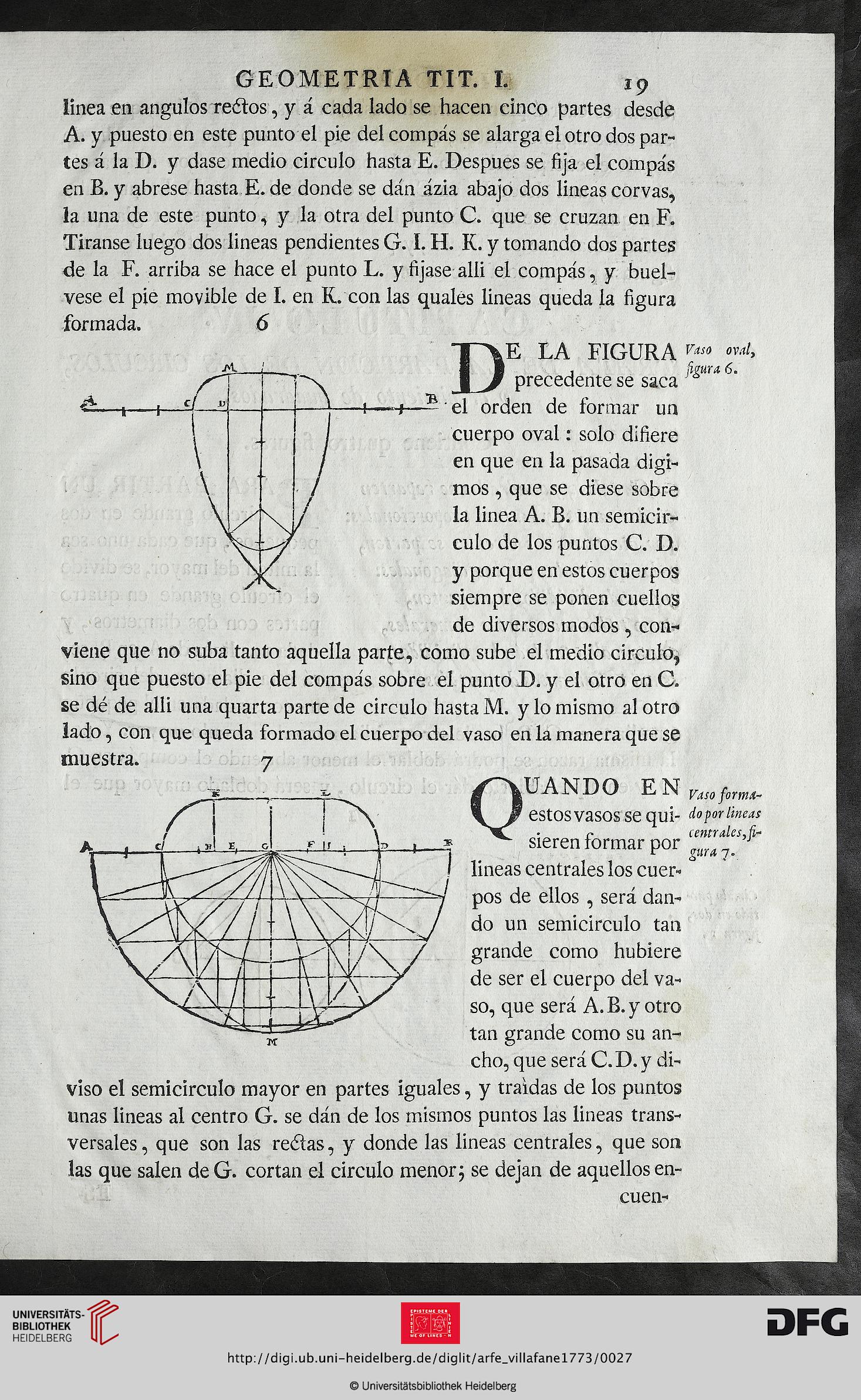

GEOMETRIA TIT. I. i9

linea en ángulos reótos, y á cada lado se hacen cinco partes desde
A. y puesto en este punto el pie del compás se alarga el otro dos par-
tes á la D. y dase medio circulo hasta E. Después se fija el compás
en B. y ábrese hasta E. de donde se dán ázia abajo dos lineas corvas,
la una de este punto, y la otra del punto C. que se cruzan en F.
Tiranse luego dos lineas pendientes G. I. H. K. y tomando dos partes
de la F. arriba se hace el punto L. y fijase alíi el compás, y buel-
vese el pie movible de I. en K. con las quales lineas queda la figura
formada. 6

E LA FIGURA ^ °™l>

, (WMA 6.

_precedente se saca

— el orden de formar

D

un

cuerpo oval: solo difiere
en que en la pasada digi-
mos , que se diese sobre
la linea A. B. un semicír-
culo de los puntos C. D.
y porque en estos cuerpos
siempre se ponen cuellos
de diversos modos, con-
viene que no suba tanto aquella parte, como sube el medio circulo,
sino que puesto el pie del compás sobre el punto D. y el otro en C.
se dé de allí una quarta parte de circulo hasta M. y lo mismo al otro
lado, con que queda formado el cuerpo del vaso en la manera que se

muestra.

7

f

L < Cl_

E,_O

f v ■■ -i-—1





vv

K


\

rz\

J-V

\A

U

i

\

Ky

%. r


i y /

UANDO EN

Vaso forma-

to:

estos vasos se qui- doprlineas

r í éntrales, ñ-

sieren formar por ^ J
lineas centrales los cuer-
pos de ellos , será dan-
do un semicírculo tan
grande como hubiere
de ser el cuerpo del va-
so, que será A. B. y otro
tan grande como su an-
cho, que será C.D. y di-

viso el semicírculo mayor en partes iguales, y traídas de los puntos
unas lineas al centro G. se dán de los mismos puntos las lineas trans-
versales, que son las reéfas, y donde las lineas centrales, que son
las que salen de G. cortan el circulo menor; se dejan de aquellos en-
cueta-
