Linea de ti
Contingen-

tó LIBRO PRIMERO,

ella de C. en D. que se dice de la Contingencia. Luego se abre el
compás en el Quadrante de E. en K. y asiéntase en la Meridional
de G. en E. de donde se dá un circulo, que es el de la Equinocial,
el qual se divide en quatro partes, y la quarta F. G. se divide en
seis partes iguales ; y asentada la regla en el centro E. se dan por
los seis puntos del Circulo unas lineas, que todas páran en la linea
C. D. Después se abre el compás en el Quadrante de A. en E. y
ponese un pie en el Relox en G. y el otro llega en H. de donde se
hace el Circulo Orizontal; y todas las lineas que se dieron del cen-
tro E. hasta la linea de la Contingencia, se tornan de alli al centro
H. y del punto G. se toman los mismos tamaños que hacen estas li-
neas en el Circulo, y se ponen al otro lado, y entre ellas se escriben

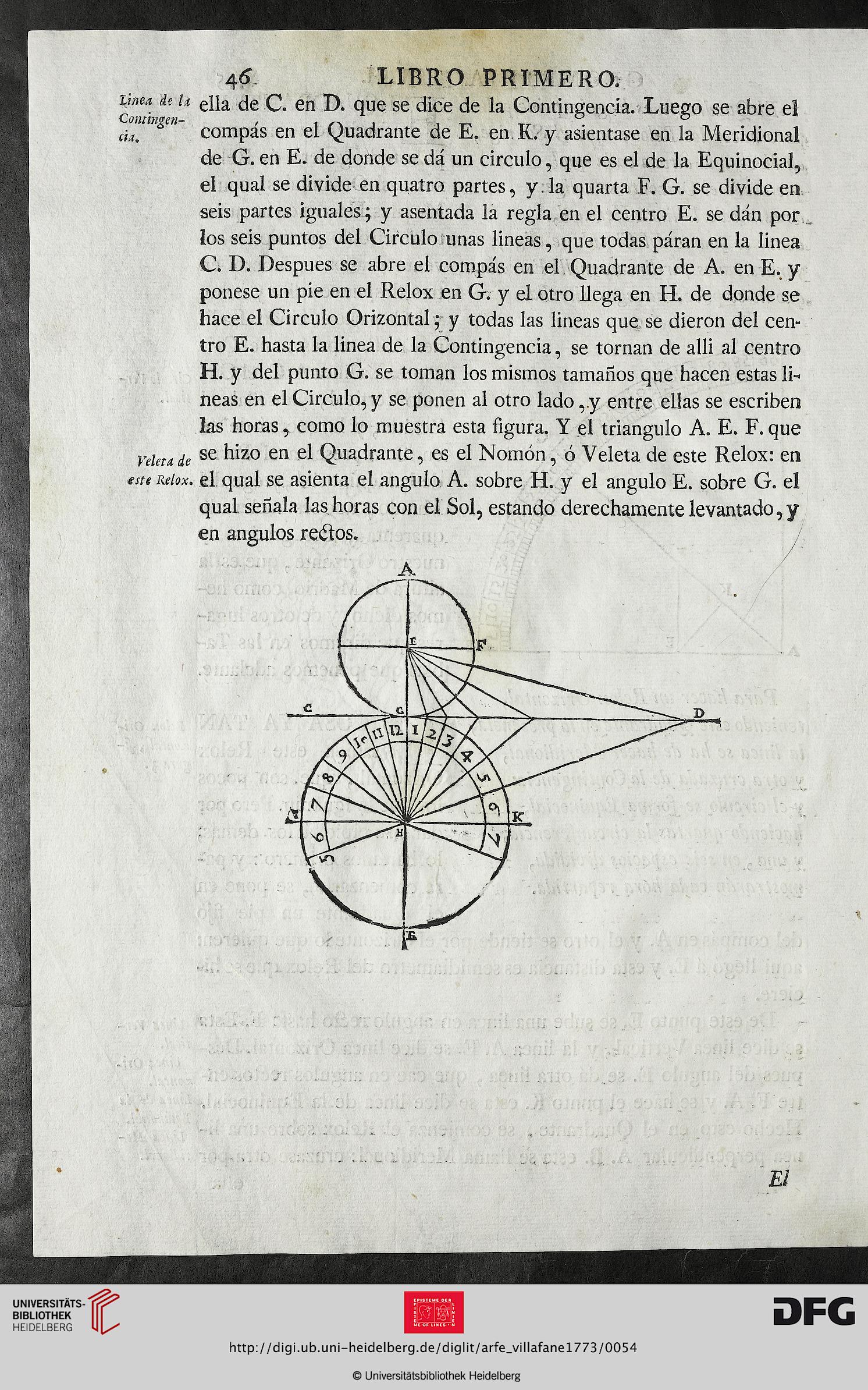

las horas, como lo muestra esta figura. Y el triangulo A. E. F. que
se hizo en el Quadrante, es el Nomón, ó Veleta de este Relox: en
f$te Relox. el qual se asienta el ángulo A. sobre H. y el ángulo E. sobre G. el
qual señala las horas con el Sol, estando derechamente levantado,/
en ángulos reftos.

A

Veleta de
