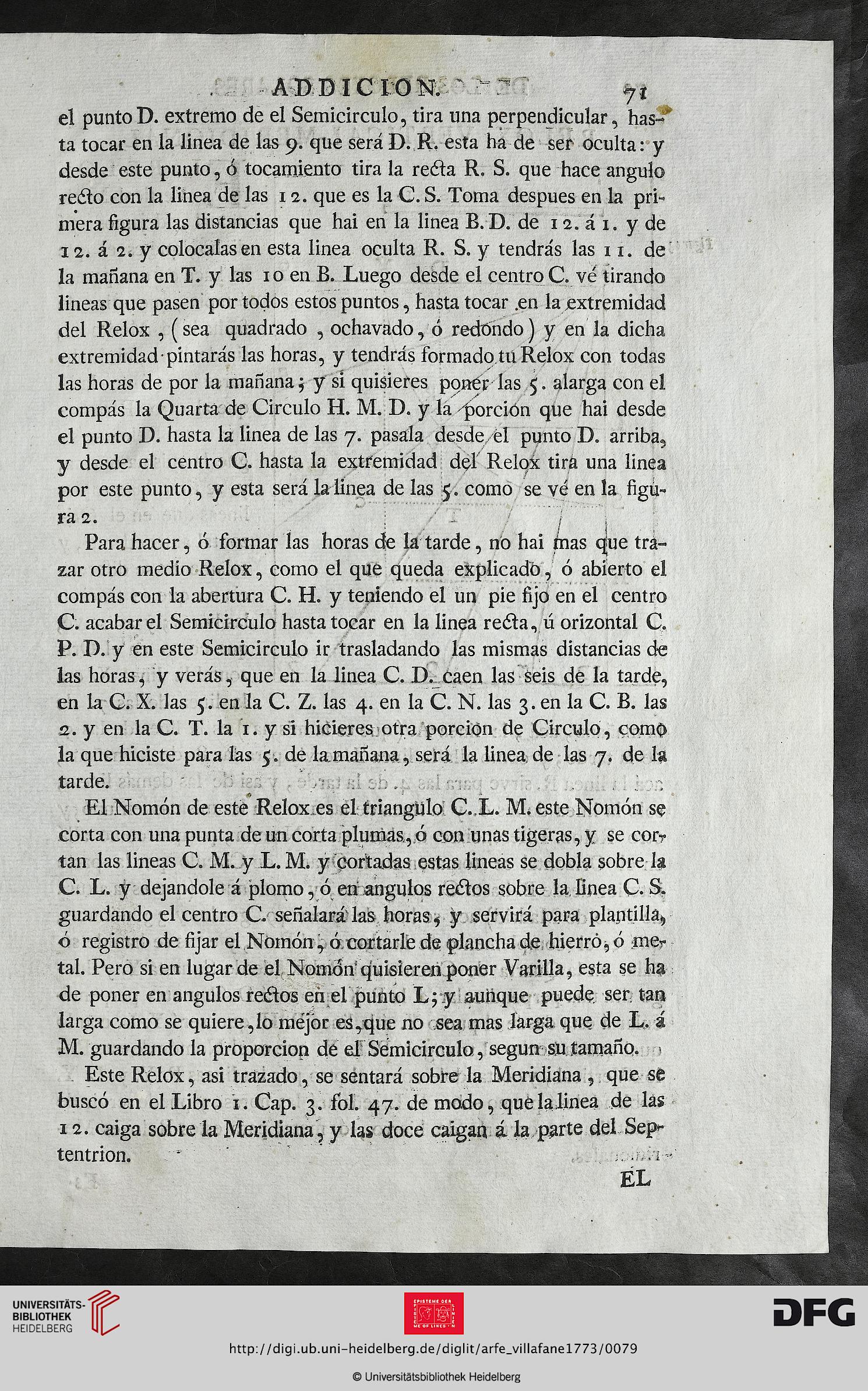

. ADDICION. ' ^ rjt

el puntoD. extremo de el Semicírculo, tira una perpendicular, has-
ta tocar en la linea de las 9. que será D. R. esta ha de ser oculta: y
desde este punto, 6 tocamiento tira la reda R. S. que hace ángulo
redo con la linea de las 12. que es la C. S. Toma después en la pri-
mera figura las distancias que hai en la linea B.D. de 12. a 1. y de

12. á 2. y colócalas en esta linea oculta R. S. y tendrás las 11. de
la mañana en T. y las 10 en B. Luego desde el centro C. ve tirando
líneas que pasen por todos estos puntos, hasta tocar .en la «extremidad
del Relox , (sea quadrado , ochavado, ó redondo) y en la dicha
extremidad pintarás las horas, y tendrás formado tu Relox con todas
las horas de por la mañana; y si quisieres poner las 5. alarga con el
compás la Quarta de Circulo H. M. D. y la porción que hai desde
el punto D. hasta la linea de las 7. pasala desde el punto D. arriba,
y desde el centro C. hasta la extremidad del Relox tira una linea
por este punto, y esta será la linea de las 5. como se vé en la figu-
ra 2. -i / 1

Para hacer, ó formar las horas de la tarde, no hai mas que tra-
zar otro medio Relox, como el que queda explicado, 6 abierto el
compás con la abertura C. H. y teniendo el un pie fijo en el centro
C. acabar el Semicírculo hasta tocar en la linea reéta, ú orizontal C.
P. IX y en este Semicírculo ir trasladando las mismas distancias de
las horas, y verás, que en la linea C. D. Caen las seis de la tarde,
en la C. X. las 5. en la C. Z. las 4. en la C. N. las 3. en la C. B. las

2. y en la C. T. la 1. y si hicieres otra porción de Circulo, como
la que hiciste para las 5. de la mañana, será la linea de las 7. de la
tarde. . .

El Nomón de este Relox es el triangulo C. L. M. este Nomón se
corta con una punta de un corta plumas, ó con unas tigeras, y se corr
tan las lineas C. M. y L. M. y cortadas estas lineas se dobla sobre la
C. L. y dejándole á plomo, 6 en ángulos recios sobre la linea C. S.
guardando el centro C. señalará las horas, y servirá para plantilla,
ó registro de fijar el Nomón, ó cortarle de plancha de hierro, ó mer
tal. Pero si en lugar de el Nomón quisieren poner Varilla, esta se ha
de poner en ángulos reétos en el punto L; y aunque puede ser tan
larga como se quiere,lo méjór es,que no sea mas larga que de L. i
M. guardando la proporción de el Semicírculo, según su tamaño. >
Este Relox, asi trazado, se sentará sobre la Meridiana , que se
buscó en el Libro 1. Cap. 3. fol. 47. de modo, que la linea de las
12. caiga sobre la Meridiana, y las doce caigan 4 la parte del Sep-
tentrión. ¿ Vi <
