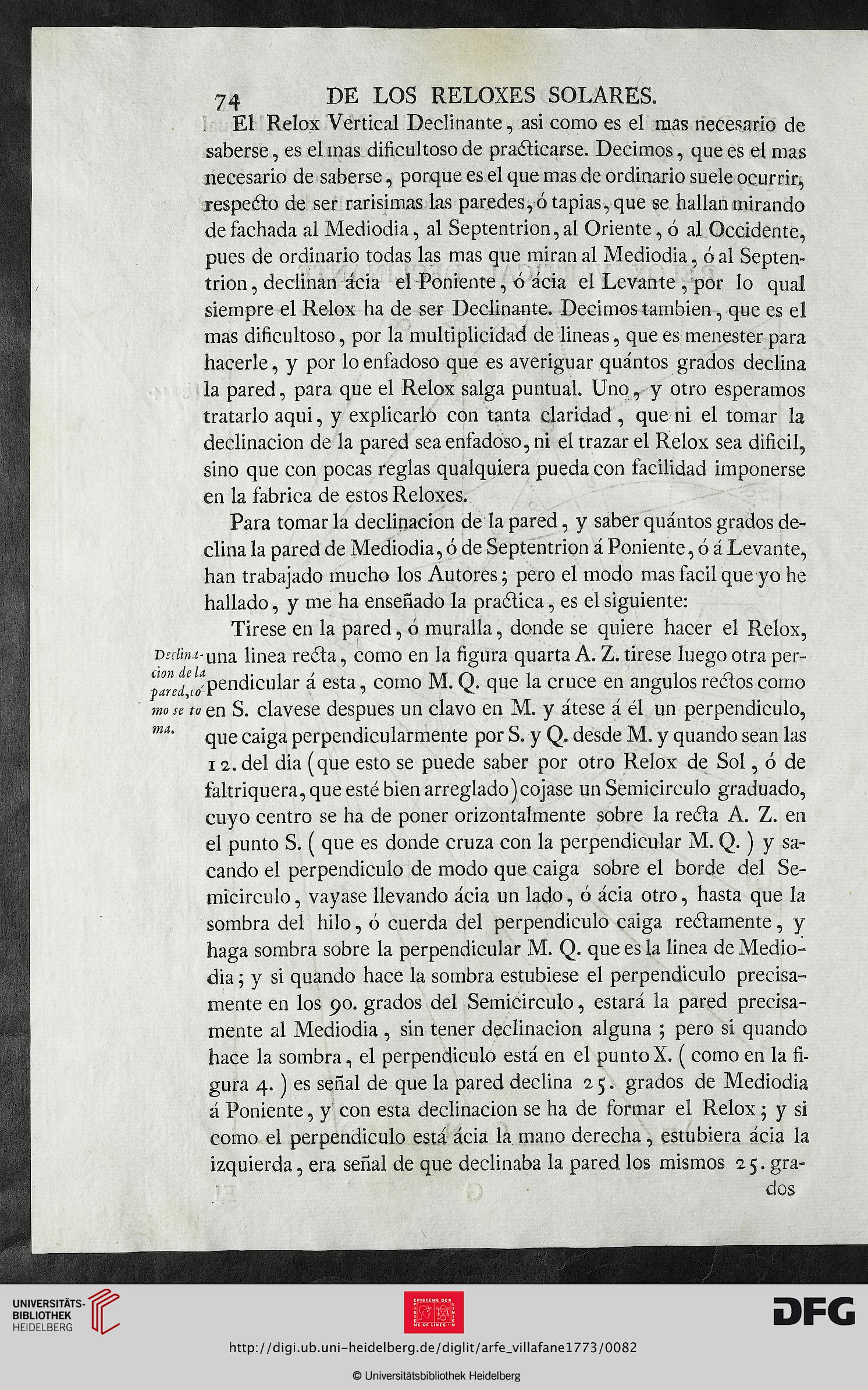

74 DE LOS RELOXES SOLARES.

El Relox Vertical Declinante, asi como es el mas necesario de
saberse, es el mas dificultoso de practicarse. Decimos, que es el mas
necesario de saberse, porque es el que mas de ordinario suele ocurrir,
respecto de ser rarísimas las paredes,6 tapias, que se hallan mirando
de fachada al Mediodia, al Septentrional Oriente, ó al Occidente,
pues de ordinario todas las mas que miran al Mediodia, ó al Septen-
trión , declinan ácia el Poniente, 6 acia el Levante , por lo qual
siempre el Relox ha de ser Declinante. Decimos también, que es el
mas dificultoso, por la multiplicidad de lineas, que es menester para
hacerle, y por lo enfadoso que es averiguar quántos grados declina
la pared, para que el Relox salga puntual. Uno, y otro esperamos
tratarlo aqui, y explicarlo con tanta claridad , que ni el tomar la
declinación de la pared sea enfadoso, ni el trazar el Relox sea difícil,
sino que con pocas reglas qualquiera pueda con facilidad imponerse
en la fabrica de estos Reloxes.

Para tomar la declinación de la pared, y saber quántos grados de-
clina la pared de Mediodia, ó de Septentrión á Poniente, 6 á Levante,
han trabajado mucho los Autores; pero el modo mas fácil que yo he
hallado, y me ha enseñado la praética, es el siguiente:

Tirese en la pared, ó muralla, donde se quiere hacer el Relox,
DeclinaUna linea reéla, como en la figura quarta A. Z. tirese luego otra per-
^t^Pendicular a esta’ como Q. que la cruce en ángulos redos como
mo se tu en S. clávese después un clavo en M. y átese á él un perpendículo,
que caiga perpendicularmente por S. y Q. desde M. y quando sean las
12. del dia (que esto se puede saber por otro Relox de Sol, 6 de
faltriquera, que esté bien arreglado)cójase un Semicirculo graduado,
cuyo centro se ha de poner orizontalmente sobre la reda A. Z. en
el punto S. ( que es donde cruza con la perpendicular M. Q.) y sa-
cando el perpendículo de modo que caiga sobre el borde del Se-
micirculo, vayase llevando ácia un lado, 6 ácia otro, hasta que la
sombra del hilo, ó cuerda del perpendículo caiga redámente, y
haga sombra sobre la perpendicular M. Q. que es la linea de Medio-
dia ; y si quando hace la sombra estubiese el perpendículo precisa-
mente en los 90. grados del Semicirculo, estará la pared precisa-
mente ai Mediodia , sin tener declinación alguna ; pero si quando
hace la sombra, el perpendículo está en el puntoX. ( como en la fi-
gura 4.) es señal de que la pared declina 2 5. grados de Mediodia
á Poniente, y con esta declinación se ha de formar el Relox ; y si
como el perpendículo está ácia la mano derecha, estubiera ácia la
izquierda, era señal de que declinaba la pared los mismos 25. gra-
dos
