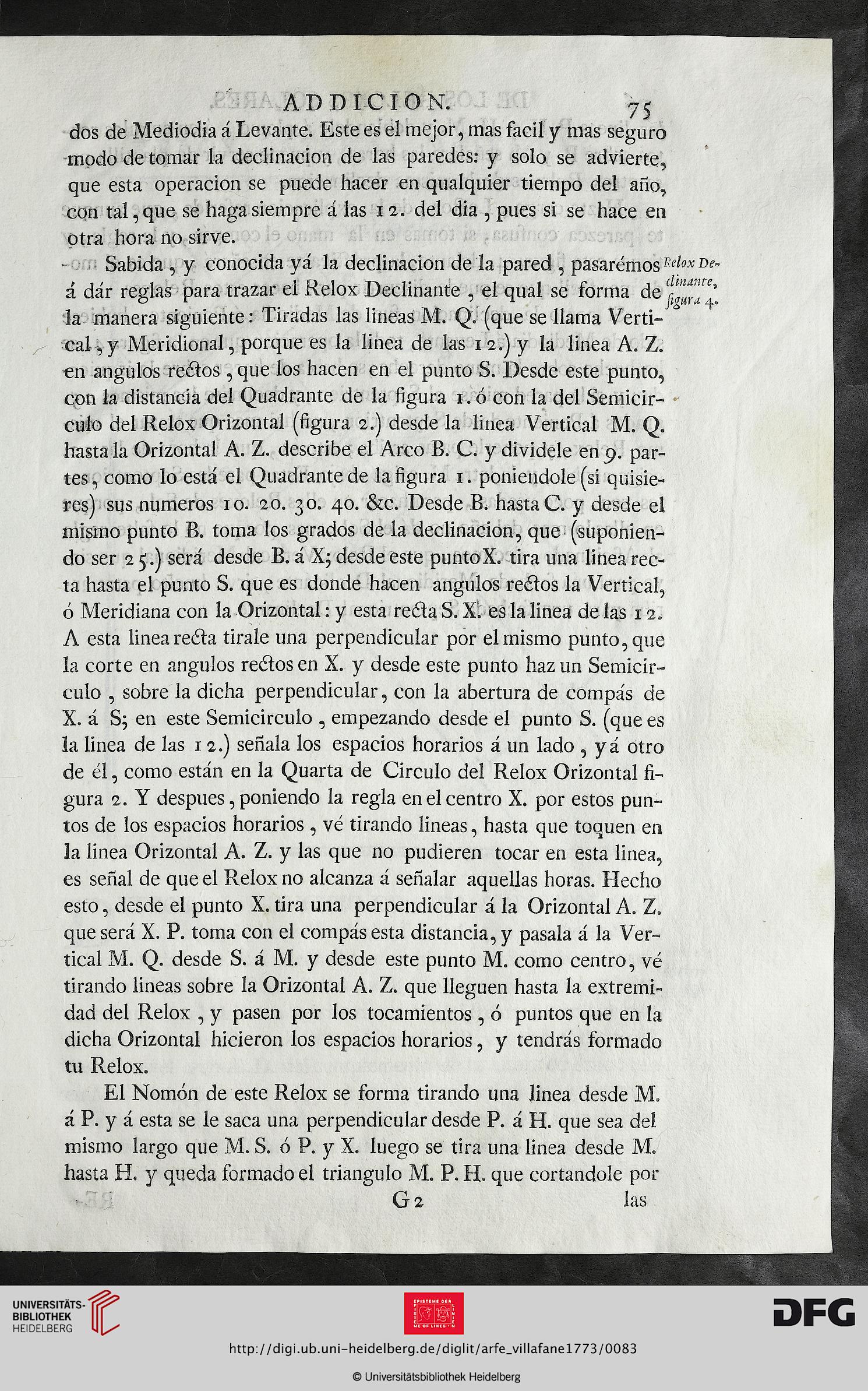

ADDICION. 7S

dos de Mediodía á Levante. Este es el mejor, mas fací! y mas seguro
modo de tomar la declinación de las paredes: y solo se advierte,
que esta Operación se puede hacer en qualquier tiempo del año,
con tal, que se haga siempre á las 12. del dia , pues si se hace en
otra hora no sirve.

Sabida , y conocida yá la declinación de la pared , pasaremos Relox De~
á dar reglas para trazar el Relox Declinante , el qual se forma de ^¡4!.
la manera siguiente: Tiradas las lineas M. Q. (que se llama Verti-
cal , y Meridional, porque es la linea de las 1 2.) y la linea A. Z.
en ángulos reétos , que los hacen en el punto S. Desde este punto,
con la distancia del Quadrante de la figura 1. ó con la del Semicír-
culo del Relox Orizontal (figura 2.) desde la linea Vertical M. Q.
hasta la Orizontal A. Z. describe el Arco B. C. y divídele en 9. par-
tes, como lo está el Quadrante de la figura 1. poniéndole (si quisie-
res) sus números 10. 20. 30. 40. &c. Desde B. hasta C. y desde el
mismo punto B. toma los grados de la declinación, que (suponien-
do ser 25.) será desde B. á X; desde este puntoX. tira una linea rec-
ta hasta el punto S. que es donde hacen ángulos reélos la Vertical,

6 Meridiana con la Orizontal: y esta reda S. X. es la linea de las 12.

A esta linea reda tírale una perpendicular por el mismo punto, que
la corte en ángulos redos en X. y desde este punto haz un Semicír-
culo , sobre la dicha perpendicular, con la abertura de compás de
X. á S; en este Semicírculo , empezando desde el punto S. (que es
la linea de las 12.) señala los espacios horarios á un lado , yá otro
de él, como están en la Quarta de Circulo del Relox Orizontal fi-
gura 2. Y después, poniendo la regla en el centro X. por estos pun-
tos de los espacios horarios , vé tirando lineas, hasta que toquen en
la linea Orizontal A. Z. y las que no pudieren tocar en esta linea,
es señal de que el Relox no alcanza á señalar aquellas horas. Hecho
esto, desde el punto X. tira una perpendicular á la Orizontal A. Z.
que será X. P. toma con el compás esta distancia, y pasala á la Ver-
tical M. Q. desde S. á M. y desde este punto M. como centro, vé
tirando lineas sobre la Orizontal A. Z. que lleguen hasta la extremi-
dad del Relox , y pasen por los tocamientos , ó puntos que en la
dicha Orizontal hicieron los espacios horarios, y tendrás formado
tu Relox.

El Nomón de este Relox se forma tirando una linea desde M.
á P. y á esta se le saca una perpendicular desde P. á H. que sea del
mismo largo que M. S. ó P. y X. luego se tira una linea desde M.
hasta H. y queda formado el triangulo M. P. H. que cortándole por

G 2 las
