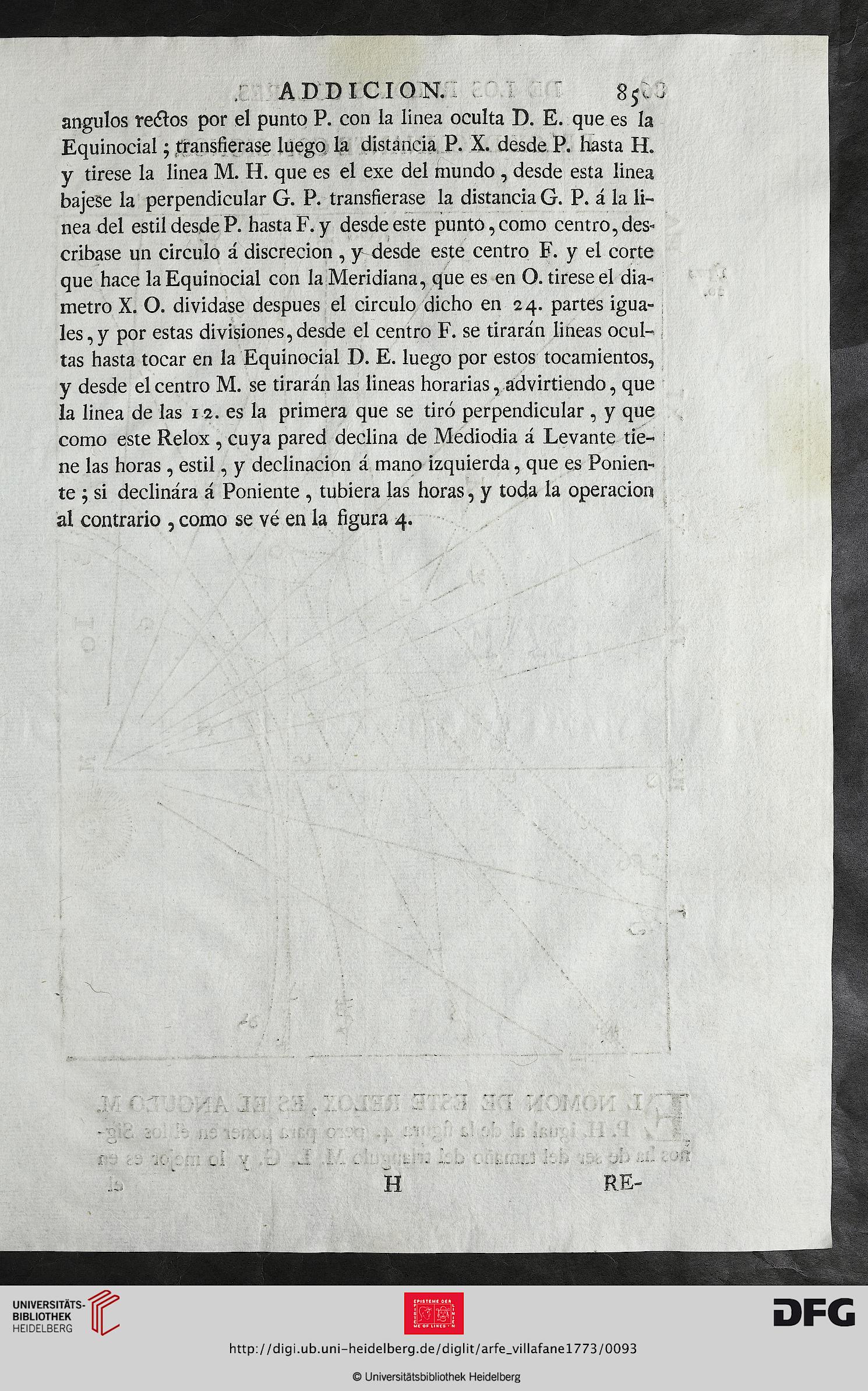

; ADDICION. 85,

ángulos redos por el punto P. con la linea oculta D. E. que es la
Equinocial; transfiérase luego la distancia P. X. desde P. hasta H.
y tírese la linea M. H. que es el exe del mundo , desde esta linea
bájese la perpendicular G. P. transfiérase la distancia G. P. á la li-
nea del estil desde P. hasta F. y desde este punto, como centro, des-
cribase un circulo á discreción , y^ desde este centro F. y el corte
que hace la Equinocial con la Meridiana, que es en O. tírese el diá-
metro X. O. divídase después el circulo dicho en 24. partes igua-
les, y por estas divisiones, desde el centro F. se tirarán lineas ocul-
tas hasta tocar en la Equinocial D. E. luego por estos tocamientos,
y desde el centro M. se tirarán las lineas horarias, advirtiendo, que
la linea de las 12. es la primera que se tiró perpendicular , y que
como este Relox , cuya pared declina de Mediodia á Levante tie-
ne las horas , estil, y declinación á mano izquierda, que es Ponien-
te ; si declinára á Poniente , tubiera las horas, y toda la operación
al contrario , como se vé en la figura 4.


H RE-
