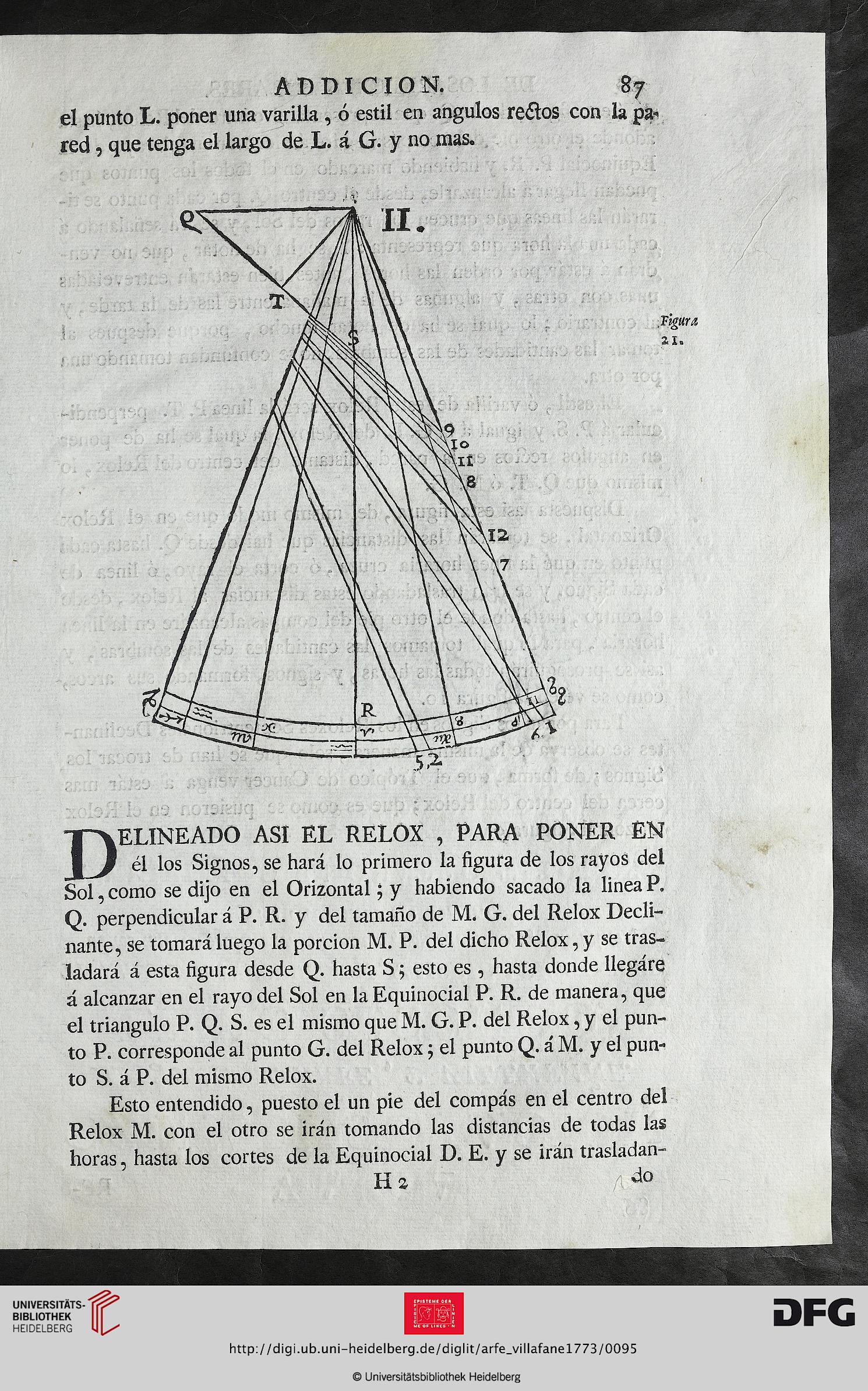

A D DI C IO N. 8 7

el punto L. poner una varilla , ó estil en ángulos reétos con la pa-
red, que tenga el largo de L. á G. y no mas.

figura

21.

Delineado asi el relox , para poner en

él los Signos, se hará lo primero la figura de los rayos del
Sol, como se dijo en el Orizontal; y habiendo sacado la linea P.
Q. perpendicular á P. R. y del tamaño de M< G. del Relox Decli-
nante, se tomará luego la porción M. P. del dicho Relox, y se tras-
ladará á esta figura desde Q. hasta S; esto es, hasta donde llegáre
á alcanzar en el rayo del Sol en la Equinocial P. R. de manera, que
el triangulo P. Q. S. es el mismo que M. G. P. del Relox, y el pun-
to P. corresponde al punto G. del Relox; el punto Q. á M. y el pun-
to S. á P. del mismo Relox.

Esto entendido, puesto el un pie del compás en el centro del
Relox M. con el otro se irán tomando las distancias de todas las
horas, hasta los cortes de la Equinocial D. E. y se irán trasladan-
