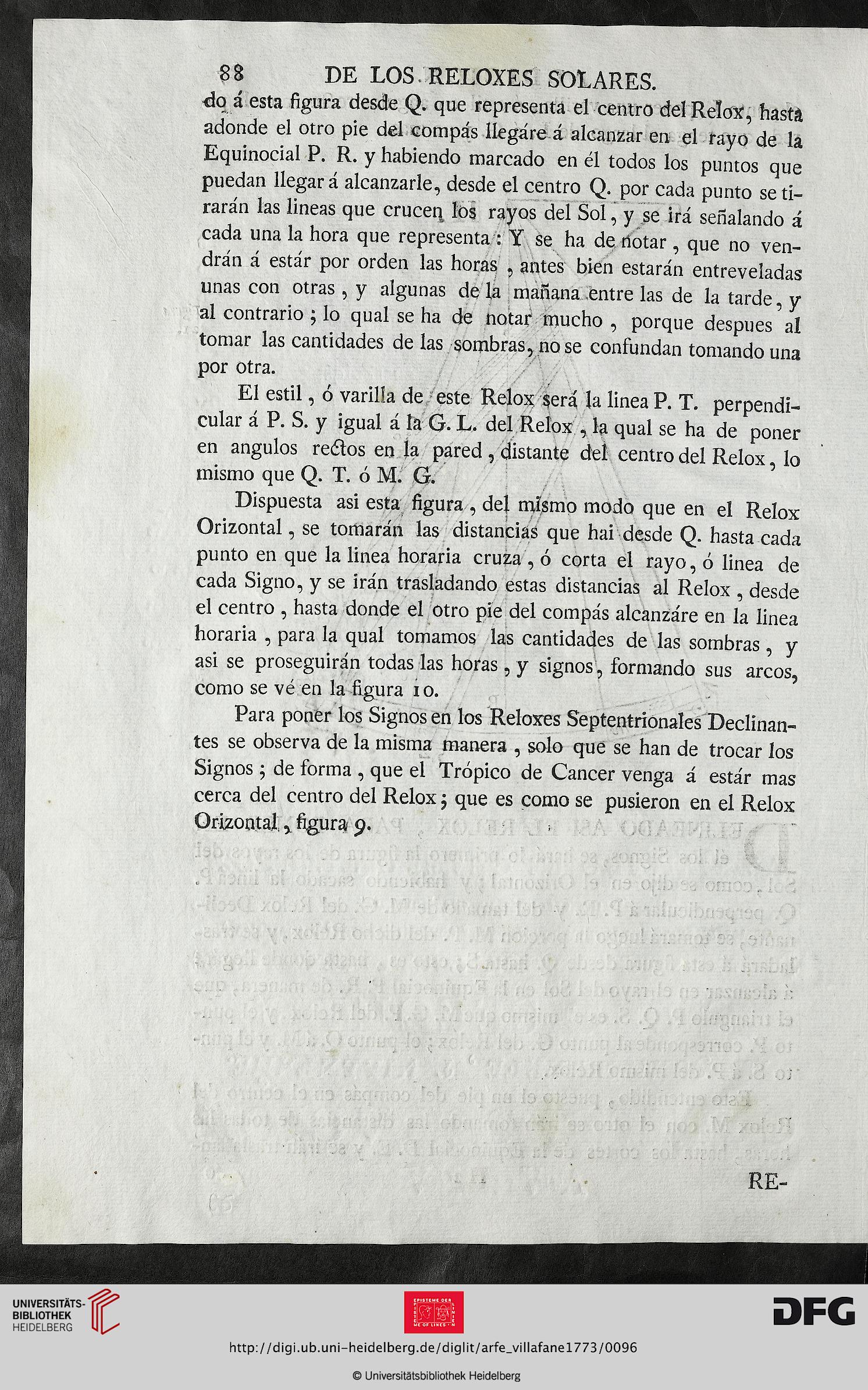

88 DE LOS RELOXES SOLARES,
rio á esta figura desde Q. que representa el centro del Relox, hasta
adonde el otro pie del compás llegáre á alcanzar en el rayo de la
Equinocial P. R. y habiendo marcado en él todos los puntos que
puedan llegará alcanzarle, desde el centro Q. por cada punto se ti-
rarán las lineas que crucen los rayos del Sol, y se irá señalando á
cada una la hora que representa : Y se ha de notar, que no ven-
drán á estár por orden las horas , antes bien estarán entreveladas
unas con otras , y algunas de la mañana entre las de la tarde, y
al contrario ; lo qual se ha de notar mucho , porque después al
tomar las cantidades de las sombras, no se confundan tomando una
por otra.

El estil, ó varilla de este Relox será la linea P. T. perpendi-
cular á P. S. y igual á la G. L. del Relox , la qual se ha de poner
en ángulos reélos en la pared , distante del centro del Relox, lo
mismo que Q. T. ó M. G.

Dispuesta asi esta figura , del mismo modo que en el Relox
Orizontal, se tomarán las distancias que hai desde Q. hasta cada
punto en que la linea horaria cruza , ó corta el rayo, ó linea de
cada Signo, y se irán trasladando estas distancias al Relox , desde
el centro , hasta donde el otro pie del compás alcanzáre en la linea
horaria , para la qual tomamos las cantidades de las sombras, y
asi se proseguirán todas las horas, y signos , formando sus arcos,
como se vé en la figura io.

Para poner los Signos en los Reloxes Septentrionales Declinan-
tes se observa de la misma manera , solo que se han de trocar los
Signos; de forma , que el Trópico de Cáncer venga á estár mas
cerca del centro del Relox ¿ que es como se pusieron en el Relox
Orizontal, figura 9.
