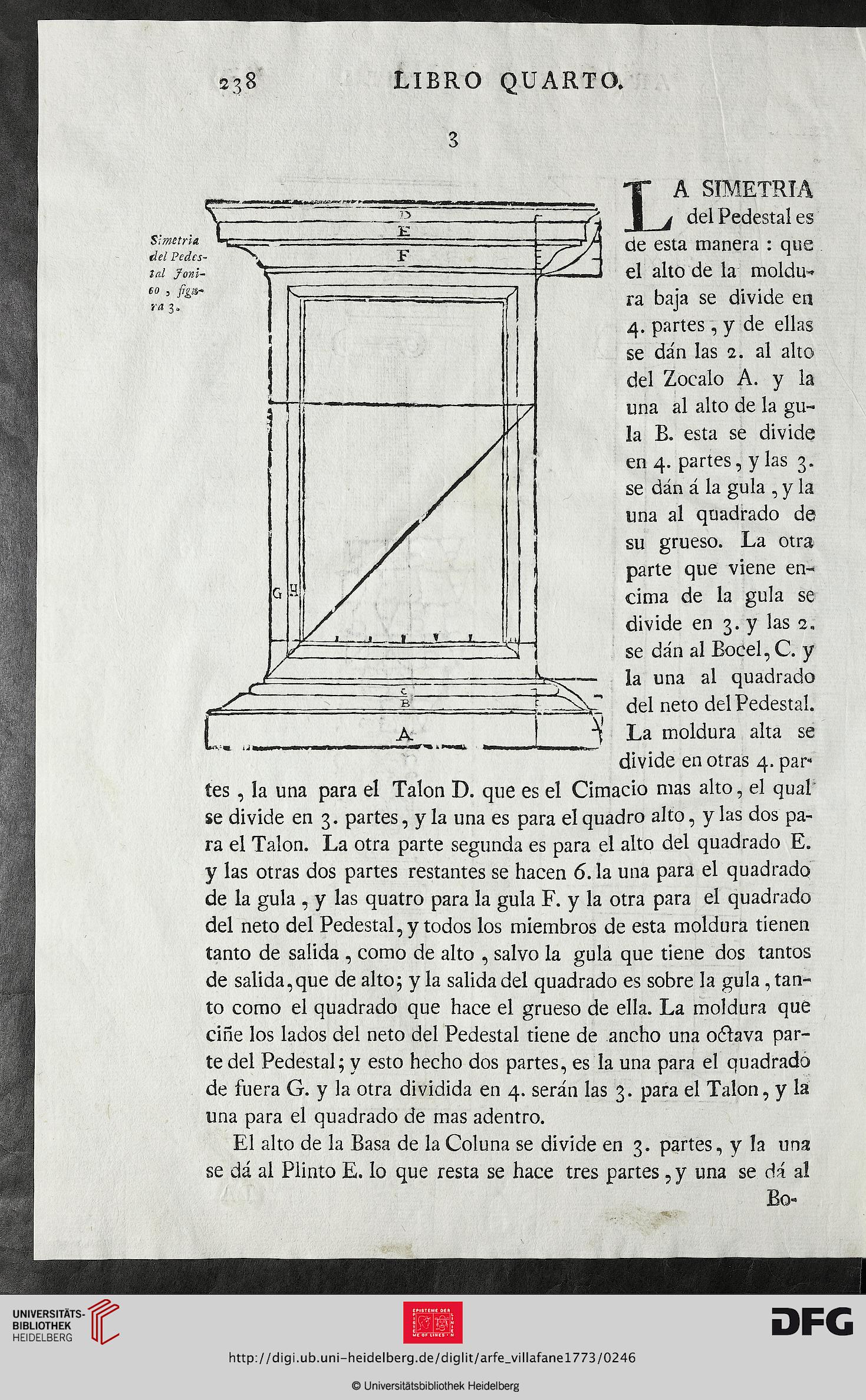

Simetría
del Pedes
tal fóni-
co 3 figu-
ra 3.

238

LIBRO QUARTO.

L

A SIMETRIA

del Pedestal es
de esta manera : que
el alto de la moldu^
ra baja se divide en

4. partes, y de ellas
se dan las 2. al alto
del Zoealo A. y la
una al alto de la gu-
la B. esta se divide
en 4. partes, y las 3.
se dán á la gula , y la
una al quadrado de
su grueso. La otra
parte que viene en-
cima de la gula se
divide en 3. y las 2.
se dán al Bocel, C. y
la una al quadrado
del neto del Pedestal.
La moldura alta se
divide en otras 4. par*

tes, la una para el Talón D. que es el Cimacio mas alto, el qual
se divide en 3. partes, y la una es para el quadro alto, y las dos pa-
ra el Talón. La otra parte segunda es para el alto del quadrado E.
y las otras dos partes restantes se hacen 6.1a una para el quadrado
de la gula , y las quatro para la gula F. y la otra para el quadrado
del neto del Pedestal, y todos los miembros de esta moldura tienen
tanto de salida , como de alto , salvo la gula que tiene dos tantos
de salida,que de alto; y la salida del quadrado es sobre la gula, tan-
to como el quadrado que hace el grueso de ella. La moldura que
ciñe los lados del neto del Pedestal tiene de ancho una oélava par-
te del Pedestal; y esto hecho dos partes, es la una para el quadrado
de fuera G. y la otra dividida en 4. serán las 3. para el Talón, y la
una para el quadrado de mas adentro.

El alto de la Basa de la Coluna se divide en 3. partes, y la una
se dá al Plinto E. lo que resta se hace tres partes, y una se dá al

Bo«

-
