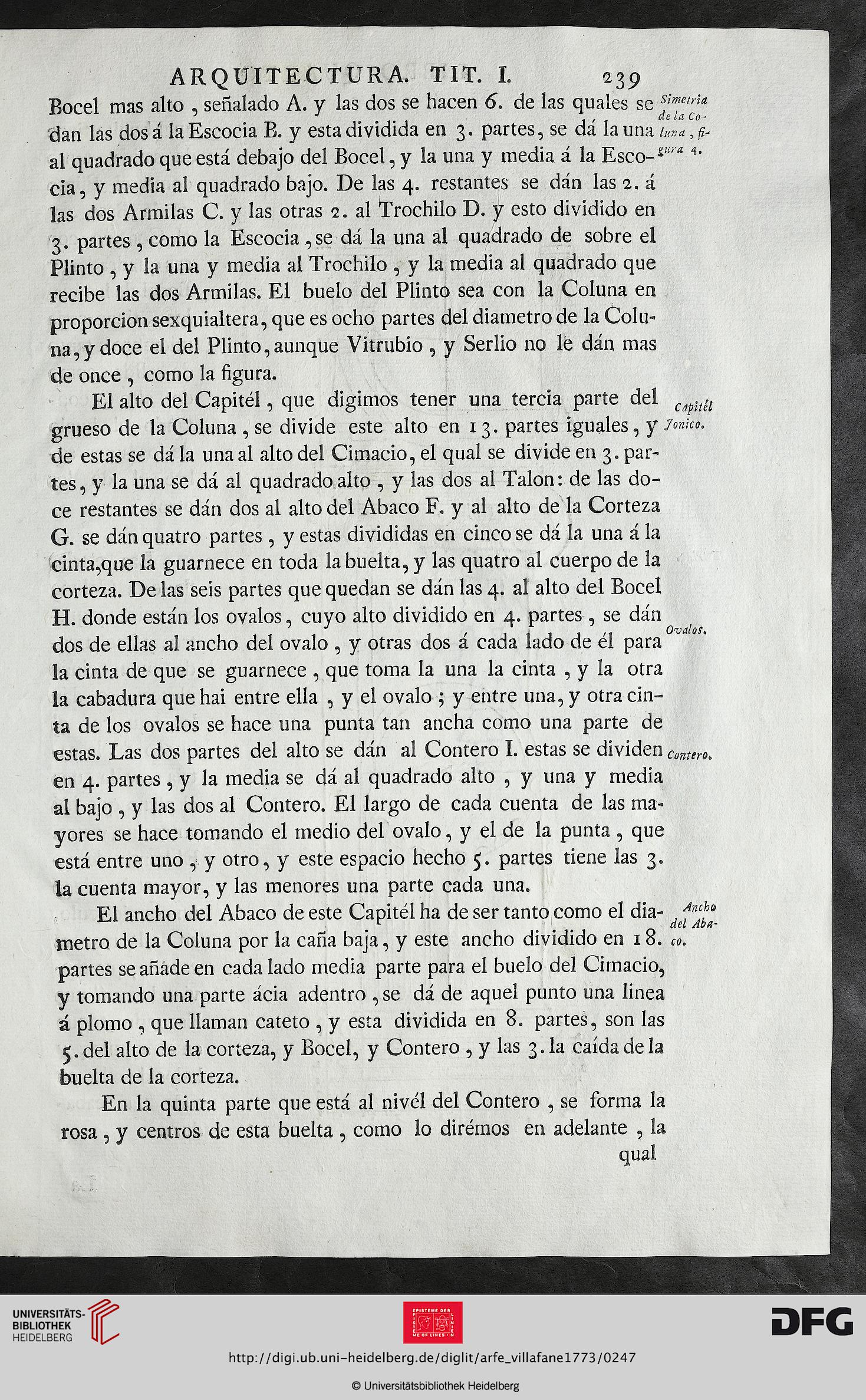

ARQUITECTURA. TIT. I.

*3 9

Bocel mas alto , señalado A. y las dos se hacen 6. de las quales se s¿m,>Lia
dan las dosá la Escocia B. y esta dividida en 3. partes, se dá launa /„**,£-
al quadrado que está debajo del Bocel, y la una y media á la Esco-¿tí'*4*
cia, y media al quadrado bajo. De las 4. restantes se dán las 2. á
las dos Armilas C. y las otras 2. al Trochilo D. y esto dividido en
3. partes , como la Escocia ,se dá la una al quadrado de sobre el
Plinto , y la una y media al Trochilo , y la media al quadrado que
recibe las dos Armilas. El buelo del Plinto sea con la Coluna en
proporción sexquialtera, que es ocho partes del diámetro de la Colu-
na, y doce el del Plinto,aunque Vitrubio , y Serlio no le dán mas
de once , como la figura.

El alto del Capitél, que digimos tener una tercia parte del uit
grueso de la Coluna , se divide este alto en 13. partes iguales, y Mico.
de estas se dá la una al alto del Cimacio, el qual se divide en 3. par-
tes, y la una se dá al quadrado alto , y las dos al Talón: de las do-
ce restantes se dán dos al alto del Abaco F. y al alto de la Corteza

G. se dán quatro partes, y estas divididas en cinco se dá la una á la
cinta,que la guarnece en toda la buelta, y las quatro al cuerpo de la
corteza. De las seis partes que quedan se dán las 4. al alto del Bocel

H. donde están los ovalos, cuyo alto dividido en 4. partes, se dán
dos de ellas al ancho del ovalo , y otras dos á cada lado de él para
la cinta de que se guarnece , que toma la una la cinta , y la otra
la cabadura que hai entre ella , y el ovalo ; y entre una, y otra cin-
ta de los ovalos se hace una punta tan ancha como una parte de
estas. Las dos partes del alto se dán al Contero I. estas se dividen conten.
en 4. partes , y la media se dá al quadrado alto , y una y media

al bajo , y las dos al Contero. El largo de cada cuenta de las ma-
yores se hace tomando el medio del ovalo, y el de la punta , que
está entre uno , y otro, y este espacio hecho 5. partes tiene las 3.
la cuenta mayor, y las menores una parte cada una.

El ancho del Abaco de este Capitél ha de ser tanto como el dia- ,AncU

^ aei Aba-

metro de la Coluna por la caña baja, y este ancho dividido en 18. co.
partes se añade en cada lado media parte para el buelo del Cimacio,
y tomando una parte ácia adentro , se dá de aquel punto una linea
á plomo , que llaman cateto , y esta dividida en 8. partes, son las

5. del alto de la corteza, y Bocel, y Contero , y las 3.1a caída de la
buelta de la corteza.

En la quinta parte que está al nivél del Contero , se forma la
rosa , y centros de esta buelta , como lo dirémos en adelante , la

qual
