Basa.

Capitel

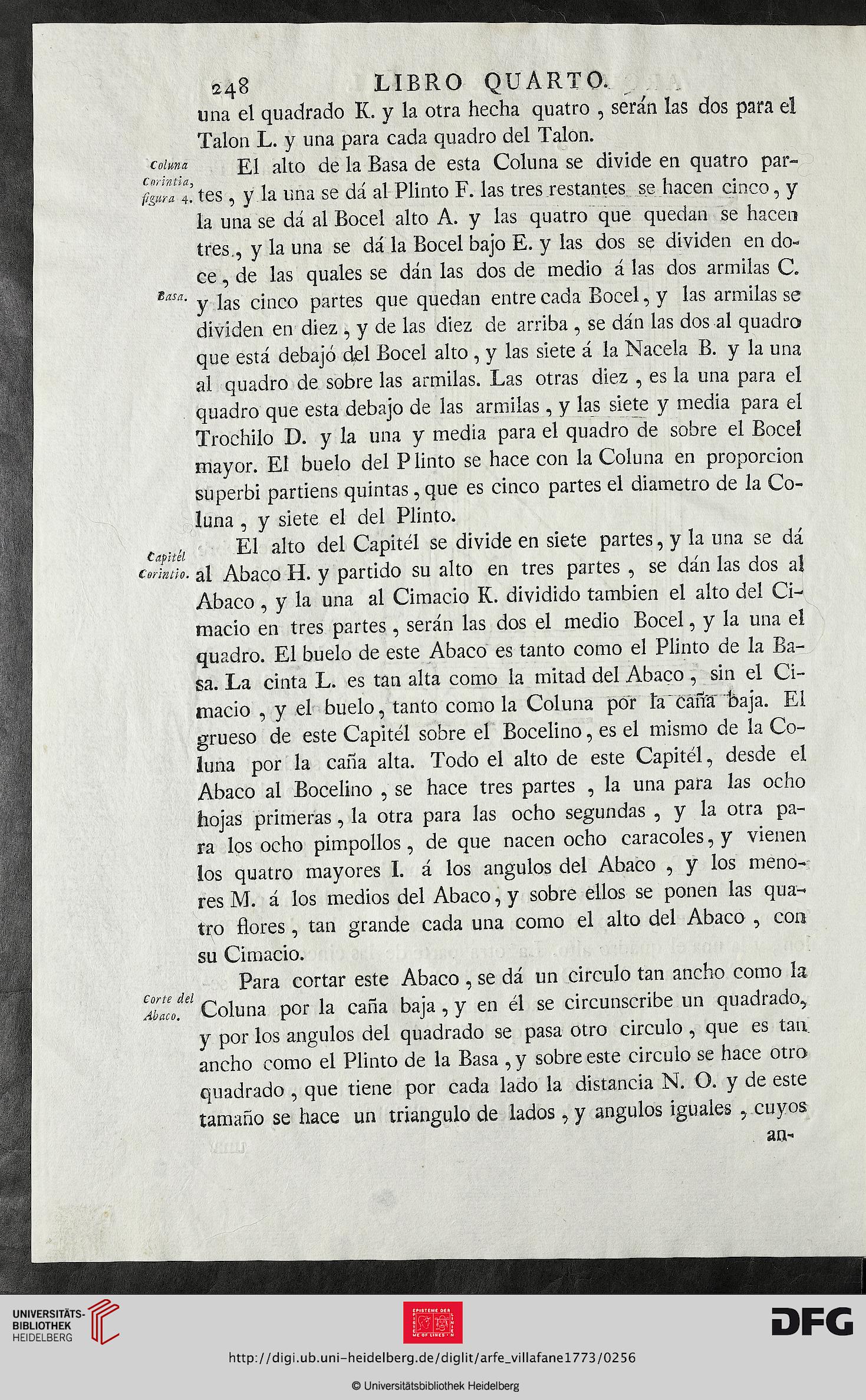

248 LIBRO QUARTO.

una el quadrado K. y la otra hecha quatro , serán las dos para el
Talón L. y una para cada quadro del Talón.
coima £1 alt0 ¿e ia gasa esta Coluna se divide en quatro par-

Corintia, ir

figura 4. tes , y la una se da al Plinto F. las tres restantes se hacen cinco, y
la uñase dá al Bocel alto A. y las quatro que quedan se hacen
tres, y la una se dá la Bocel bajo E. y las dos se dividen en do-
ce , de las quales se dán las dos de medio á las dos armilas C.
y las cinco partes que quedan entre cada Bocel, y las armilas se
dividen en diez , y de las diez de arriba , se dán las dos al quadro
que está debajó del Bocel alto , y las siete á la Nacela B. y la una
al quadro de sobre las armilas. Las otras diez , es la una para el
quadro que esta debajo de las armilas, y las siete y media para el
Trochilo D. y la una y media para el quadro de sobre el Bocel
mayor. El buelo del Plinto se hace con la Coluna en proporción
superbi partiens quintas, que es cinco partes el diámetro de la Co-
luna , y siete el del Plinto.

El alto del Capitel se divide en siete partes, y la una se dá
coñmio. al Abaco H. y partido su alto en tres partes , se dán las dos al
Abaco, y la una al Cimacio K. dividido también el alto del Ci-
macio en tres partes, serán las dos el medio Bocel, y la una el
quadro. El buelo de este Abaco es tanto como el Plinto de la Ba-
sa. La cinta L. es tan alta como la mitad del Abaco, sin el Ci-
macio , y el buelo, tanto como la Coluna por la cana baja. El
grueso de este Capitel sobre el Bocelino, es el mismo de la Co-
luna por la caña alta. Todo el alto de este Capitél, desde el
Abaco al Bocelino , se hace tres partes , la una para las ocho
hojas primeras, la otra para las ocho segundas , y la otra pa-
ra los ocho pimpollos, de que nacen ocho caracoles, y vienen
los quatro mayores I. á los ángulos del Abaco , y los meno-
res M. á los medios del Abaco, y sobre ellos se ponen las qua-
tro ñores, tan grande cada una como el alto del Abaco , con
su Cimacio.

Para cortar este Abaco , se dá un circulo tan ancho como la
Abaco. Coluna por la caña baja , y en él se circunscribe un quadrado,
y por los ángulos del quadrado se pasa otro circulo , que es tan
ancho como el Plinto de la Basa , y sobre este circulo se hace otro
quadrado , que tiene por cada lado la distancia N. O. y de este
tamaño se hace un triangulo de lados, y ángulos iguales , cuyos

an-
