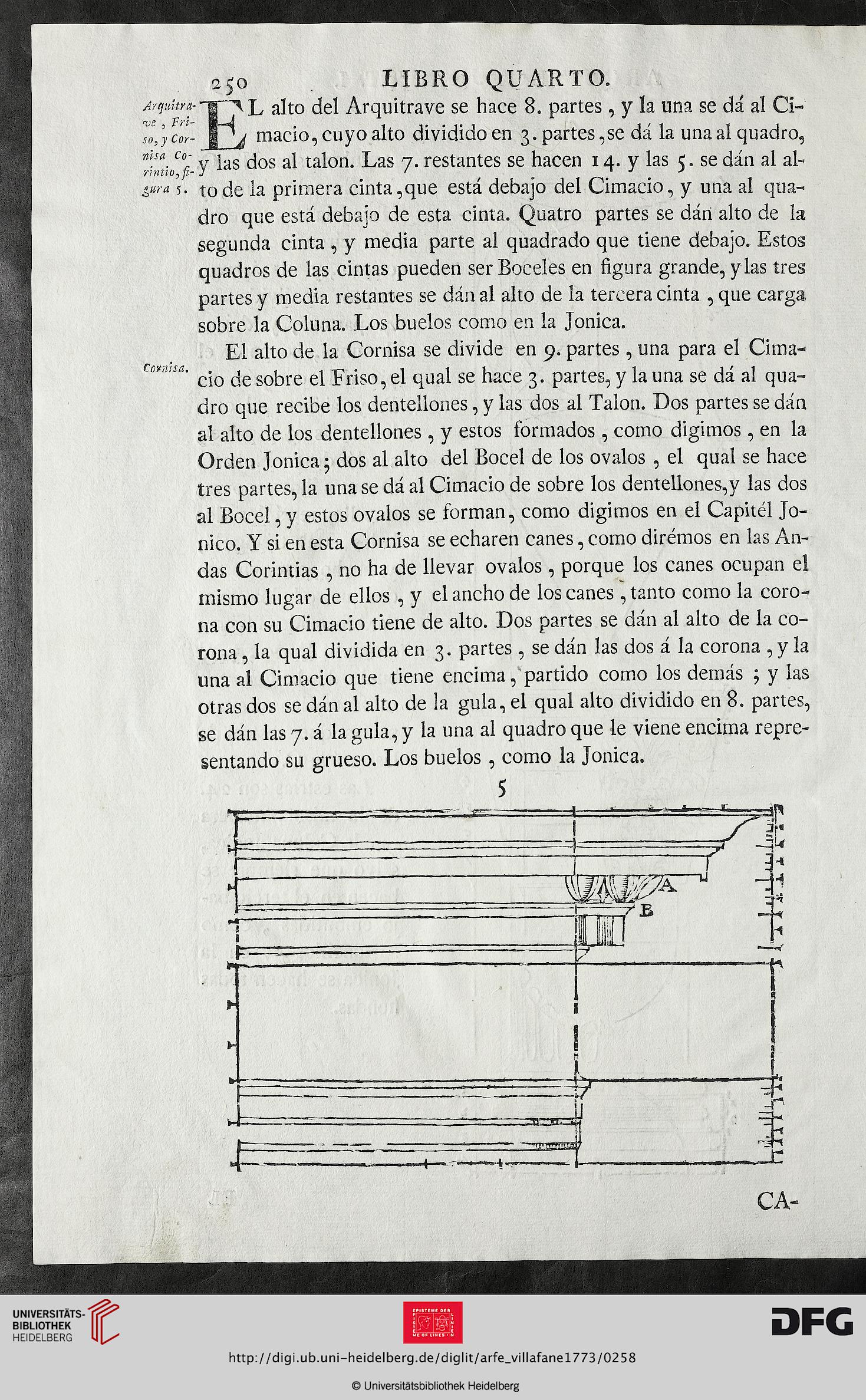

250 LIBRO QUARTO.

Arquitrct-~g! L alto del Arquitrave se hace 8. partes , y la una se dá al Cí-
so,y cor- macio, cuyo alto dividido en 3. partes, se dá la una al quadro,
™htio°fi- Y Ls ^os a* ta^on* Las 7. restantes se hacen 14. y las 5. se dán al al-
¿ara 5. tode la primera cintarque está debajo del Cimacio, y una al qua-
dro que está debajo de esta cinta. Quatro partes se dán alto de la
segunda cinta , y media parte al quadrado que tiene debajo. Estos
quadros de las cintas pueden ser Boceles en figura grande, y las tres
partes y media restantes se dán al alto de la tercera cinta , que carga
sobre la Coluna. Los buelos como en la Jónica.

El alto de la Cornisa se divide en 9. partes , una para el Cima-
r,,^ ^ sobre el Friso, el qual se hace 3. partes, y la una se dá al qua-
dro que recibe los dentellones, y las dos al Talón. Dos partes se dán
al alto de los dentellones , y estos formados, como digimos, en la
Orden jónica 5 dos al alto del Bocel de los ovalos , el qual se hace
tres partes, la una se dá al Cimacio de sobre los dentellones,y las dos
al Bocel, y estos ovalos se forman, como digimos en el Capitel Jó-
nico. Y si en esta Comisa se echaren canes, como diremos en las An-
das Corintias , no ha de llevar ovalos , porque los canes ocupan el
mismo lugar de ellos , y el ancho de los canes , tanto como la coro-
na con su Cimacio tiene de alto. Dos partes se dán al alto de la co-
rona , la qual dividida en 3. partes , se dán las dos á la corona , y la
una al Cimacio que tiene encima, partido como los demás ; y las
otras dos se dán al alto de la gula, el qual alto dividido en 8. partes,
se dán las 7. á la gula, y la una al quadro que le viene encima repre-
sentando su grueso. Los buelos , como la Jónica.

5

CA-
