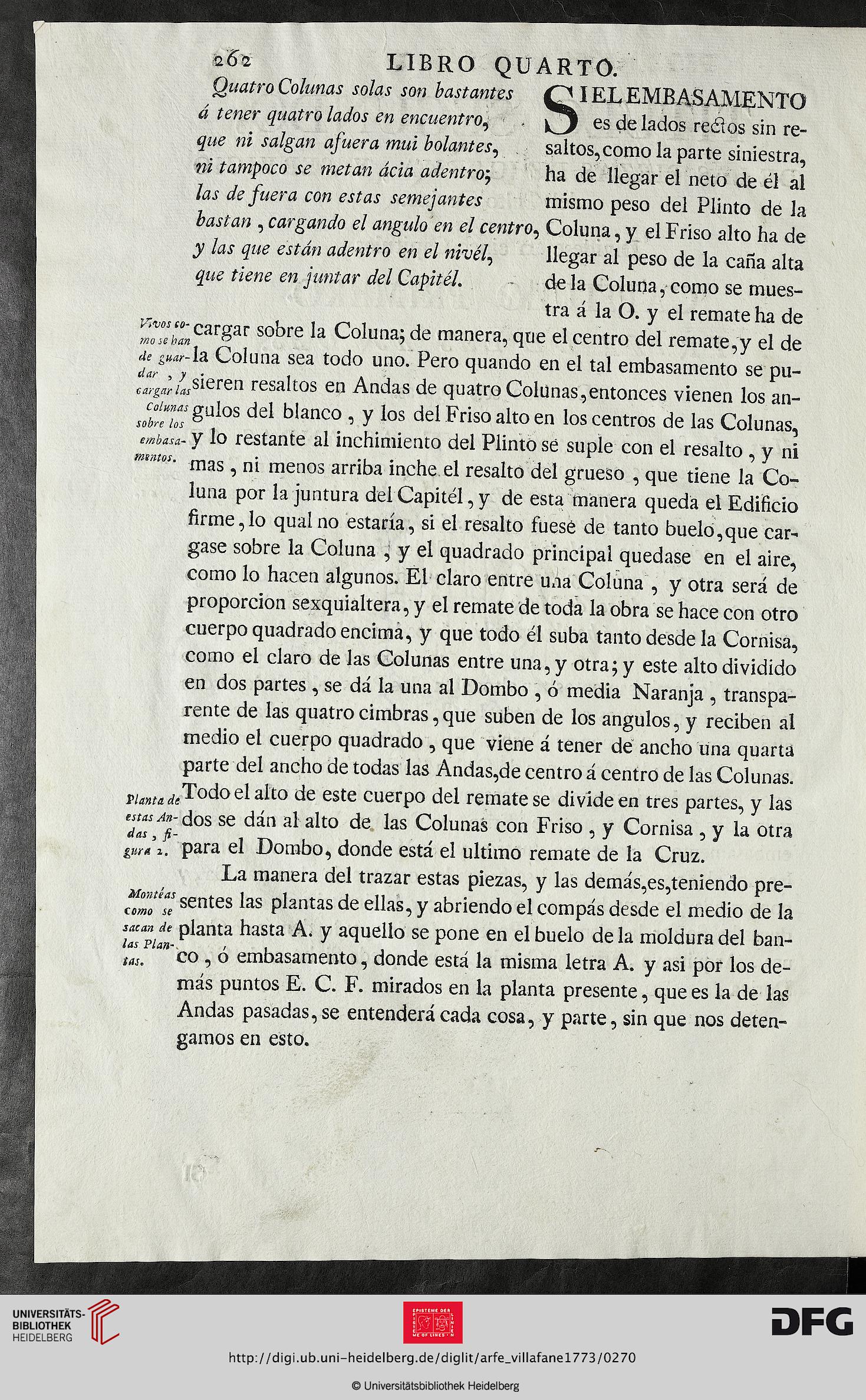

<i6* LIBRO QUARTO.

Quatro Colmas solas son bastantes I EL EMBASAMENTO
á tener quatro lados en encuentro, es de lados redi os sin re-

que ni salgan afuera mui bolantes, saltos,como la parte siniestra,

ni tampoco se metan acia adentro; ha de llegar el neto de él al

las de fuera con estas semejantes mismo peso del Plinto de la

bastan , cargando el ángulo en el centro, Coluna, y el Friso alto ha de

y las que están adentro en el nivél, llegar al peso de la caña alta

que tiene en juntar del Capitél. de la Coluna, como se mues-

tra á la O. y el remate ha de
v>v°s<o- cargar sobre la Coluna; de manera, que el centro del remate,y el de
de guar-la Coluna sea todo uno. Pero quando en el tal embasamento se pu-
clgarLs‘lQrQn resaltos en Andas de quatro Colunas,entonces vienen los an-
colmas gulos del blanco , y los del Friso alto en los centros de las Colunas,
embasa- y lo restante al inchimiento del Plinto sé suple con el resalto , y ni
memas. mas ^ n* menos arriba inche el resalto del grueso , que tiene la Co-
luna por la juntura del Capitél, y de esta manera queda el Edificio
firme,lo qualno estaría, si el resalto fuese de tanto buelo,que car-
gase sobre la Coluna , y el quadrado principal quedase en el aire,
como lo hacen algunos. El claro entre una Coluna , y otra será de
proporción sexquialtera, y el remate de toda la obra se hace con otro
cuerpo quadrado encima, y que todo él suba tanto desde la Cornisa,
como el claro de las Colunas entre una, y otra; y este alto dividido
en dos partes , se dá la una al Dombo , ó media Naranja , transpa-
rente de las quatro cimbras, que suben de los ángulos, y reciben al
medio el cuerpo quadrado , que viene á tener de ancho una quarta
parte del ancho de todas las Andas,de centro á centro de las Colunas.
pl deTodo el alto de este cuerpo del remátese divide en tres partes, y las
estas An- dos se dán al alto de las Colunas con Friso , y Cornisa , y la otra

¿las fi * j * *

gnr/i. para el Dombo, donde está el ultimo remate de la Cruz.

La manera del trazar estas piezas, y las demás,es,teniendo pre-
Montéas sentes jas plantas de ellas, y abriendo el compás desde el medio de la

como se 1 7 J 1

sacan de planta hasta A. y aquello se pone en el buelo de la moldura del ban-
deo , ó embasamento, donde está la misma letra A. y asi por los de-
más puntos E. C. F. mirados en la planta presente, que es la de las
Andas pasadas, se entenderá cada cosa, y parte, sin que nos deten-
gamos en esto.
