facsimile

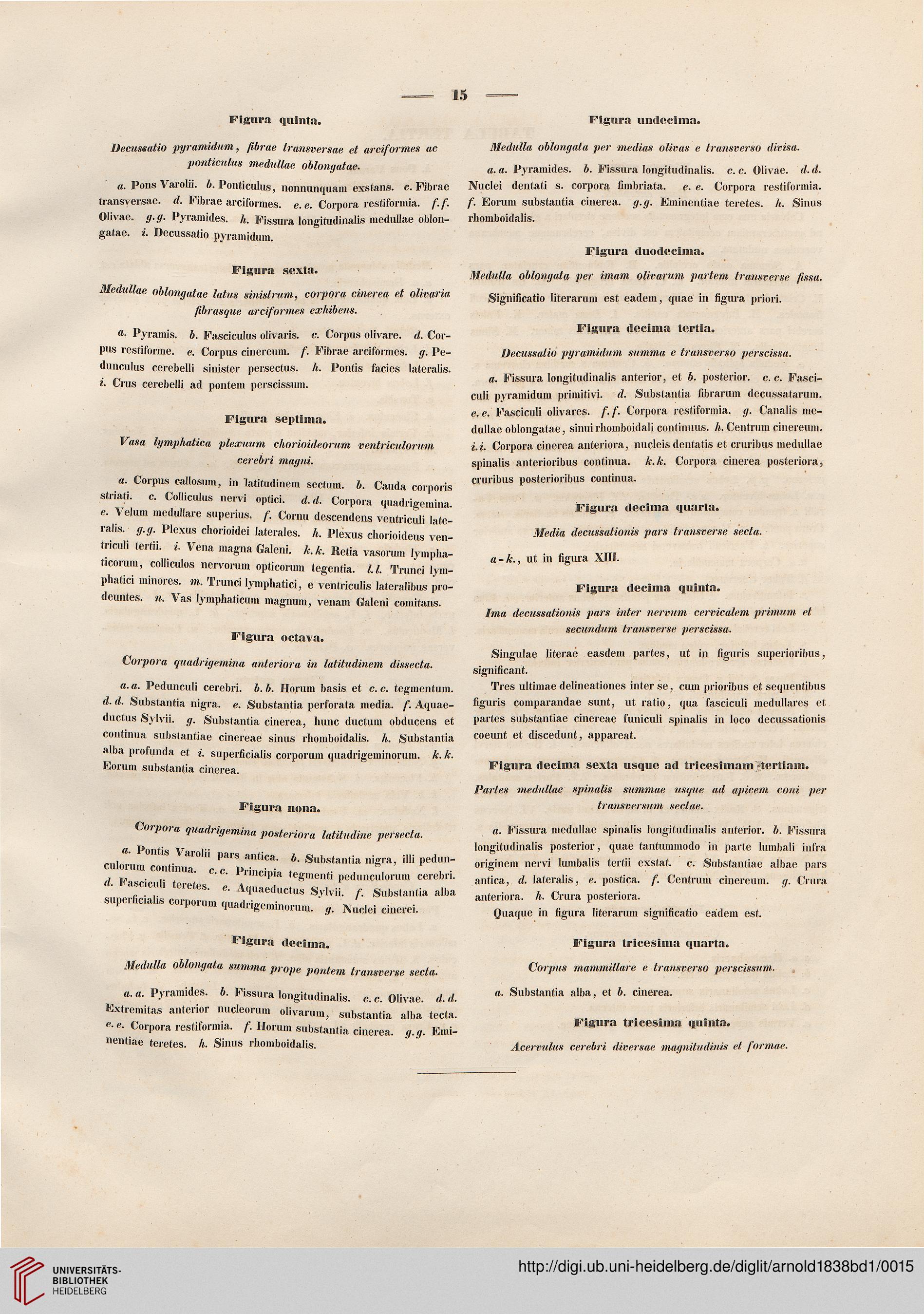

15

Figura quinta.

Decnssatio pyramidum, fibrae transversae et arciformes ac
ponticulus medullae oblongatae.

a. Pons Varolii. b. Ponticulus, nonnunquam exstans. c. Fibrae
transversae. d. Fibrae arciformes. e. e. Corpora restiformia. f.f.
Olivae. g.g. Pyramides. h. Fissura longitudinalis medullae oblon-
gatae. i. Decussatio pyramidum.

Figura sexta.

Medullae oblongatae latus sinistrum, corpora cinerea et olivaria
fibrasque arciformes exhibens.

a. Pyramis. b. Fasciculus olivaris. c. Corpus olivare. d. Cor-
pus restiforme. e. Corpus cinereum. /. Fibrae arciformes. g. Pe-
dunculus cerebelli sinister persectus. h. Pontis facies lateralis.
i. Crus cerebelli ad pontem perscissum.

Figura septima.

Vasa lymphatica plexuum chorioideorum ventriculornm

cerebri magni.

a. Corpus callosum, in latitudinem sectum. b. Cauda corporis
striati. c. Colliculus nervi optici. d.d. Corpora quadrigemina.
e. Velum medullare superius. f. Cornu descendens ventriculi late-
ralis. g.g. Plexus chorioidei Iaterales. h. Plexus chorioideus ven-
triculi tertii. i. Vena magna Galeni. k. k. Retia vasorum lympha-
ticorum, colliculos nervorum opticorum tegentia. II. Trunci lym-
phatici minores. m. Trunci lymphatici, e ventriculis lateralibus pro-
deuntes. n. Vas lymphaticum magnum, venam Galeni comitans.

Figura octava.

Corpora quadrigemina anteriora in latitudinem dissecta.

a. a. Pedunculi cerebri. b. b. Horum basis et c. c. tegmentum.
d. d. Substantia nigra. e. Subsfanfia perforata media. f. Aquae-
ductus Sylvii. g. Substantia cinerea, hunc ductum obducens et
continua snbstantiae cinereae sinus rhomboidalis. h. Substantia
alba profunda et i. superficialis corporum quadrigeminorum. k. k.
Eorum substantia cinerea.

Figura nona.

Corpora quadrigemina posteriora latitudine persecta.

a. Pontis Varolii pars antica. b. Substantia nigra, illi pedun-
culorum continua. c.c. Principia tegmenti pedunculorum cerebri.
d. Fasciculi teretes. e. Aquaeductus Sylvii. f. Substantia alba
superficialis corporum quadrigeminorum. g. N,iclei cinerei.

Figura decima.

Mednlla oblongata summa prope pontem transverse secta.

a. a. Pyranrides. b. Fissura longitudinalis. c. c. Olivae. d. d.
Extremitas anterior nucleorum olivarum, substantia alba tecta.
c-e. Corpora restiformia. /• Horum substantia cinerea. g.g. Emi-
nentiae teretes. h. Sinus rhomboidalis.

Figura umlecima.

Medulla oblongata per medias olivas e transverso divisa.

a. a. Pyramides. b. Fissura longitudinalis. c. c. Olivae. d. d.
Nuclei dentati s. corpora fimbriata. e. e. Corpora restiforinia.
f. Eorum substantia cinerea. g.g. Eminentiae teretes. h. Sinus
rhomboidalis.

Figura duoclecinia.

Medulla oblongata per imam olivarum partem transverse fissa.
Significatio literarum est eadem, quae in figura priori.

Figura decima tertia.

Decussatio pyramidum snmma e trausverso perscissa.

a. Fissura longitudinalis anterior, et b. posterior. c. c. Fasci-
culi pyramidum primitivi. d. Substantia fibrarum decussatarum.
e.e. Fasciculi olivares. f.f. Corpora restiformia. g. Canalis me-
dullae oblongatae, sinuirhomboidali continuus. h. Centrnin cinereimi.
i.i. Corpora cinerea anteriora, nucleis dentatis et cruribus medullae
spinalis anterioribus continua. k.k. Corpora cinerea posteriora,
cruribus posterioribus continua.

Figura decima quarta.

Media decussationis pars transverse secta.
a-k., ut in figura XIII.

Figura decima quiiita.

Ima decussationis pars inter nervum cervicalem primum et
secundum transverse perscissa.

Singulae literae easdem partes, ut in figuris superioribus,
significant.

Tres ultimae delineationes inter se, cum prioribus et sequenfibus
figuris comparandae sunt, ut ratio, qua fasciculi medullares et
partes substantiae cinereae funiculi spinalis in loco decussationis
coeunt et discedunt, appareat.

Figura decima sexta usque ad tricesimam vtertiam.

Partes medullae spinalis summae usque ad apicem coni pcr

transvei sum sectae.

a. Fissura medullae spinalis longitudinalis anterior. b. Fissura
longitudinalis posterior, quae tantummodo in parte lumbali infra
originein nervi lumbalis terfii exstat. c. Substantiae albae pars
antica, d. lateralis, e. postica. f. Centrum cinereum. g. Crura
anteriora. h. Crura posteriora.

Quaque in figura literarum significatio eadem est.

Figura tricesima quarta.

Corpus mammillare e transverso perscissnm. t
a. Substantia alba, et b. cinerea.

Figura tricesima quintu.

Acervulus cerebri dirersae magniliidinis et fotmae.
