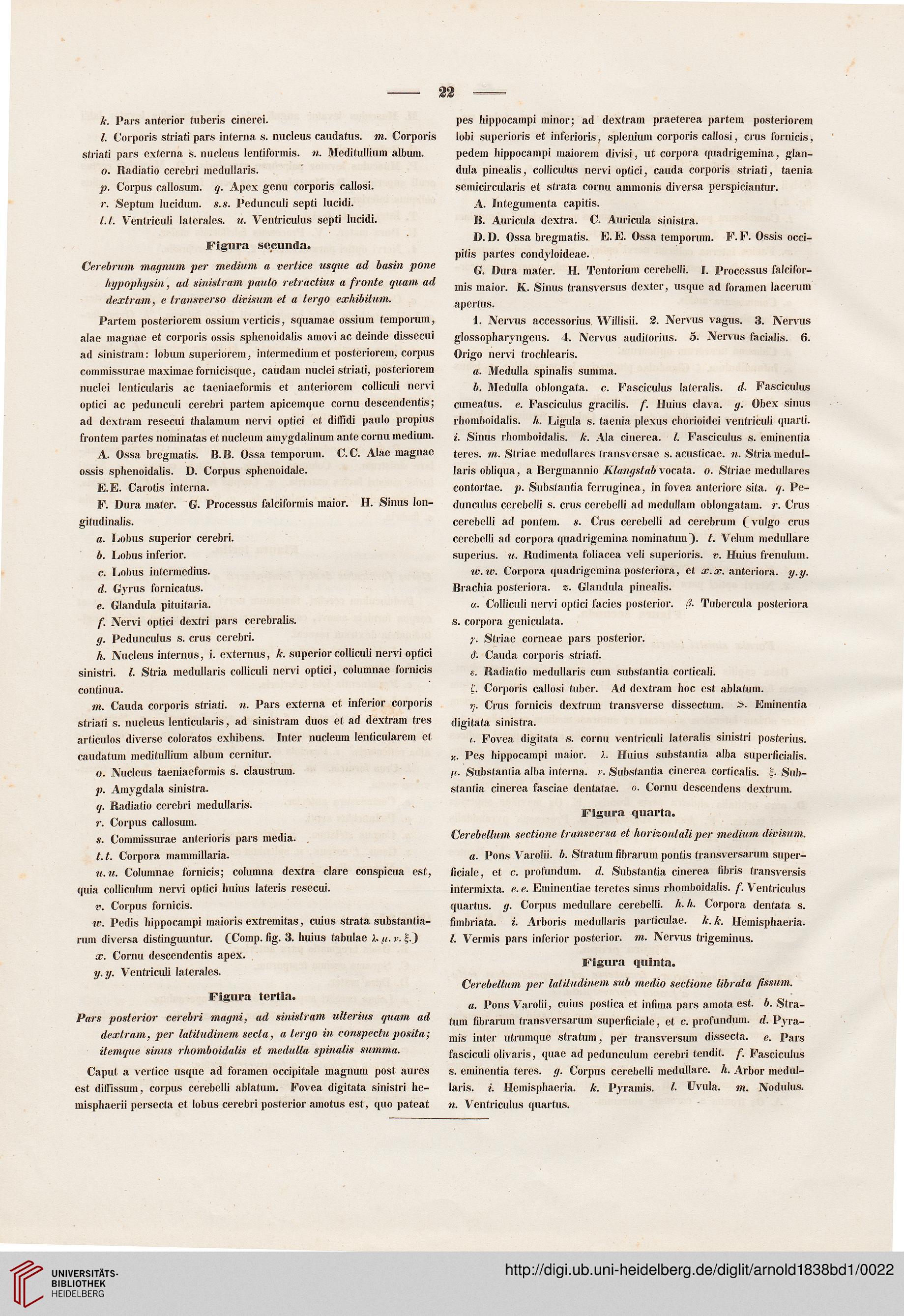

22
k. Pars anterior tuberis cinerei.
/. Corporis striati pars interna s. nucleus caudatus. m. Corporis
striati pars externa s. nucleus Ientiformis. n. Meditullium album.
o. Radiatio cerebri medullaris.
p. Corpus callosum. q. Apex genu corporis callosi.
r. Septum lucidum. s.s. Pedunculi septi Iucidi.
t.t. Ventriculi laterales. u. Ventriculus septi lucidi.
Figura secunda.
Cerebrum magnum per medium a vertice usque ad basin pone
hypophysin, ad sinistram paulo retractius a fronte quam ad
dextram, e transverso divisum et a tergo exhibitum.
Partem posteriorem ossium verticis, squamae ossium temporum,
alae magnae et corporis ossis spbenoidalis amovi ac deinde dissecui
ad sinistram: lobum superiorem, intermedium et posteriorem, corpus
commissurae maximae fornicisque, caudam nuclei striati, posteriorem
nuclei lenticularis ac taeniaeformis et anteriorem colliculi nervi
optici ac pedunculi cerebri partem apicemque cornu descendentis;
ad dextram resecui thalamum nervi optici et diffidi paulo propius
frontem partes nominatas et nucleum amygdalinum ante cornu medium.
A. Ossa bregmatis. B.B. Ossa temporum. C.C. Alae magnae
ossis sphenoidalis. D. Corpus sphenoidale.
E.E. Carotis interna.
P. Dura mater. G. Processus falciformis maior. H. Sinus Ion-
gitudinalis.
a. Lobus superior cerebri.
b. Lobus inferior.
c. Lobus intermedius.
d. Gyrus fornicatus.
e. Glandula pituitaria.
f. Nervi optici dextri pars cerebralis.
g. Pedunculus s. crus cerebri.
h. Nucleus internus, i. externus, k. superior colliculi nervi optici
sinistri. /. Stria medullaris colliculi nervi optici, columnae fornicis
continua.
m. Cauda corporis striati. n. Pars externa et inferior corporis
striati s. nucleus lenticularis, ad sinistram duos et ad dextram tres
articulos diverse coloratos exhibens. Inter nucleum Ienticularem et
caudatum meditullium album cernitur.
o. JVucleus taeniaeformis s. claustrum.
p. Amygdala sinistra.
q. Radiatio cerebri medullaris.
r. Corpus callosum.
s. Commissurae anterioris pars media. ,
Corpora mammillaria.
u.tt. Columnae fornicis; columna dextra clare conspicua est,
quia colliculum nervi optici huius lateris resecui.
v. Corpus fornicis.
w. Pedis hippocampi maioris extremitas, cuius strata substantia-
rum diversa distinguuntur. (Comp. fig. 3. huius tabulae X. //. v. £,')
x. Cornu descendentis apex.
y.y. Ventriculi laterales.
Figura tertia.
Pars posterior cerebri magni, ad sinistram ulterius quam ad
dextram, per latitudinem secta, a tergo in conspectu posita;
itemque sinus rhomboidalis et medulla spinalis summa.
Caput a vertice usque ad foramen occipitale magnum post aures
est diffissum, corpus cerebelli ablatum. Fovea digitata sinistri he-
misphaerii persecta et lobus cerebri posterior amotus est, quo pateat
pes hippocampi minor; ad dextram praeterea partem posteriorem
lobi superioris et inferioris, splenium corporis callosi, crus fornicis,
pedem hippocampi maiorem divisi, ut corpora quadrigemina, glan-
dula pinealis, colliculus nervi optici, cauda corporis striati, taenia
semicircularis et strata cornu ammonis diversa perspiciantur.
A. Integumenta capitis.
B. Auricula dextra. C. Auricula sinistra.
D. D. Ossa bregmatis. E. E. Ossa temporum. F. F. Ossis occi-
pitis partes condyloideae.
G. Dura mater. H. Tentorium cerebelli. I. Processus falcifor-
mis maior. K. Sinus transversus dexter, usque ad foramen Iacerum
apertus.
1. Nervus accessorius Willisii. 2. Nervus vagus. 3. Nervus
glossopharyngeus. 4. Nervus auditorius. 5. Nervus facialis. 6.
Origo nervi trochlearis.
a. MeduIIa spinalis summa.
b. MeduIIa oblongata. c. Fasciculus Iateralis. d. Fasciculus
cuneatus. e. Fasciculus gracilis. f. Huius clava. g. Obex sinus
rhomboidalis. h. Ligula s. taenia plexus chorioidei ventriculi quarfi.
i. Sinus rhomboidalis. k. Ala cinerea. /. Fasciculus s. eminenfia
teres. m. Striae medullares transversae s. acusticae. n. Stria medul-
Iaris obliqua, a Bergmannio Klangstab vocata. o. Striae medullares
confortae. p. Subsfantia ferruginea, in fovea anteriore sita. q. Pe-
dunculus cerebelli s. crus cerebelli ad medullam oblongatam. r. Crus
cerebelli ad pontem. *. Crus cerebelli ad cerebrum (vulgo crus
cerebelli ad corpora quadrigemina nominatum). /. Velum medullare
superius. u. Rudimenta foliacea veli superioris. v. Huius frenulum.
w.w. Corpora quadrigemina posteriora, et x.x. anteriora. y.y.
Brachia posteriora. %. Glandula pinealis.
a. CoIIiculi nervi opfici facies posterior. /?. Tubercula posteriora
s. corpora geniculata.
;. Striae corneae pars posterior.
d. Cauda corporis striati.
e. Radiatio medullaris cum substantia corficali.
t. Corporis callosi tuber. Ad dextram hoc est ablatum.
rj. Crus fornicis dextrum transverse dissectum. Eminentia
digitata sinistra.
i. Fovea digitata s. cornu ventriculi lateralis sinistri posterius.
x. Pes hippocampi maior. X. Huius substanfia alba supeificialis.
(i. Substantia alba interna. v. 8ubstantia cinerea corticalis. |. Sub-
stantia cinerea fasciae dentatae. o. Cornu descendens dextrum.
Figura quarta.
Cerebellum sectione transversa et horizontali per medium divisnm.
a. Pons Varolii. b. Stratum fibrarum pontis transversarum super-
ficiale, et c. proftmdum. d. Substantia cinerea fibris transversis
intermixfa. e. e. Eminentiae teretes sinus rhomboidalis. f. Ventriculus
quartus. g. Corpus medullare cerebelli. h.h. Corpora dentata s.
fimbriata. i. Arboris medullaris particulae. k.k. Hemisphaeria.
/. Vermis pars inferior posterior. m. Nervus trigeminus.
Figura quinta.
Cerebellum per latitudinem sub medio sectione librata fissum.
a. Pons Varolii, cuius postica et infima pars amota est. b. Stra-
tum fibrarum transversarum superficiale, et c. profundum. d. Pyra-
mis inter utrumque stratum, per transversum dissecta. e. Pars
fasciculi olivaris, quae ad pedunculum cerebri tendit. f. Fasciculus
s. eminentia teres. g. Corpus cerebelli medullare. h. Arbor medul-
laris. i. Hemisphaeria. k. Pyramis. /. Uvula. m. Nodulus.
n. Ventriculus quartus.
