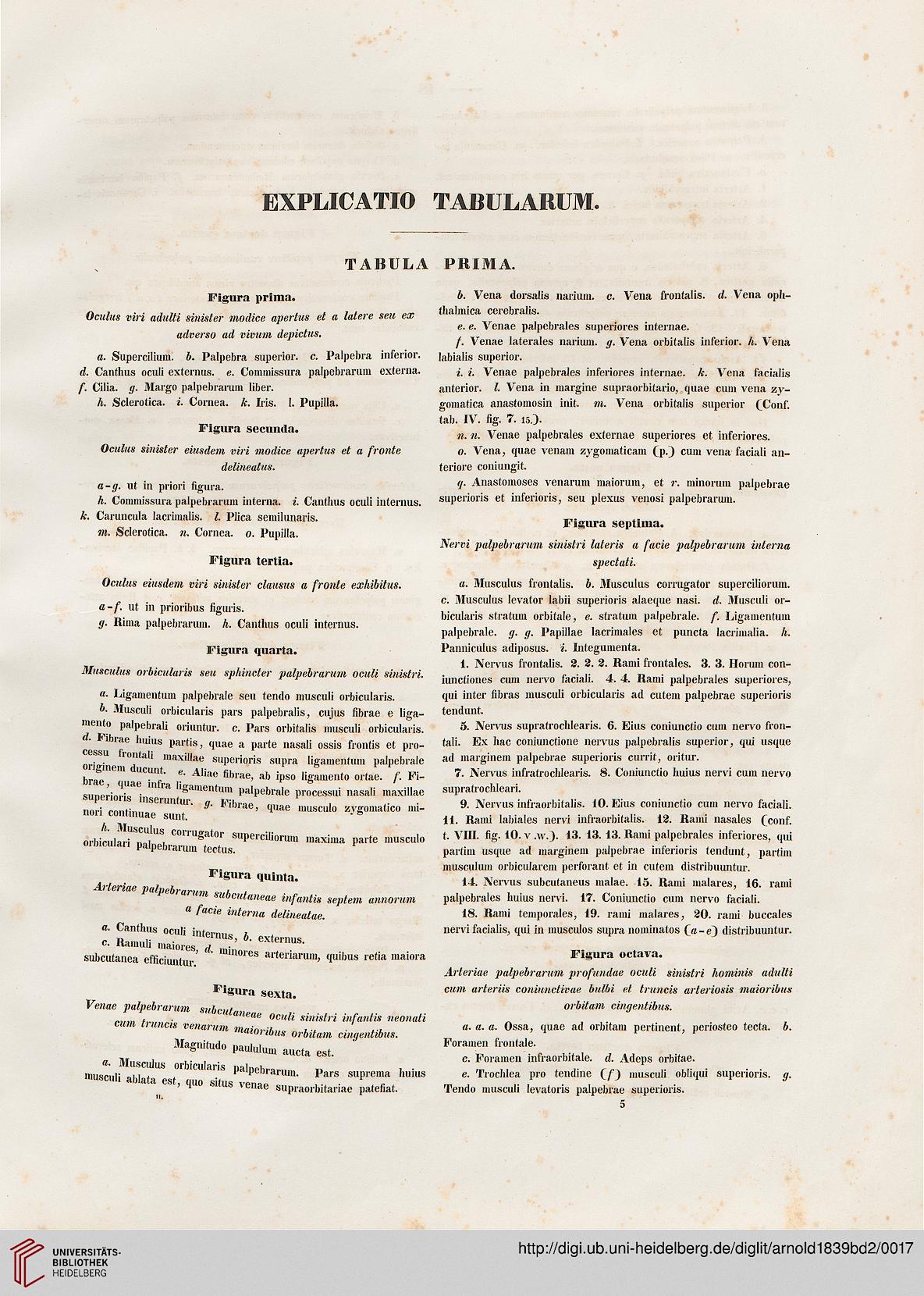

EXPLICATIO TABULARUM.

TABULA PRIMA.

Figura prima.

Oculus viri adulti sinister modice apertus et a latere seu ex
adverso ad vivum depictus.

a. Supercilium. b. Palpebra superior. c. Palpebra inferior.
d. Canthus oculi externus. e. Commissura palpebrarum externa.
f. Cilia. g. Margo palpebramm liber.

h. Sclerotica. i. Cornea. k. Iris. 1. Pupilla.

Figura secunda.

Oculus sinister eiusdem viri modice apertus et a fronte

delineatus.

a-g. ut in priori figura.

h. Commissura palpebrarum interna. i. Canthus oculi internus.
k. Caruncula lacrimalis. I. Plica semilunaris.
m. Sclerotica. n. Cornea. o. Pupilla.

Figura tertia.

Oculus eiusdem viri sinister clausus a fronte exhibitus.

a-f. ut in prioribus figuris.

g. Rima palpebrarum. h. Canthus oculi internus.

Figura quarta.

Musculus orbicularis seu sphincter palpebrarum oculi sinistri.

a. Ligamentum palpebrale seu tendo musculi orbicularis.

b. Musculi orbicularis pars palpebralis, cujus fibrae e liga-
mento palpebrali oriuntur. c. Pars orbitalis musculi orbicularis.
d. Fibrae hiiius partis, quae a parte nasali ossis frontis et pro-
cessu frontali maxillae superioris supra ligamentum palpebrale
originem ducunt. e. Aliae fibrae, ab ipso Iigamento ortae. f. Fi-
brae, quae infra ligamentum palpebrale processui nasali maxillae
supenons inseruntur. g. Fibrae5 umsculo zvgomatico mi-
non contmuae sunt.

h. Musculus corrugator superciliorum
orbiculari palpebrarum tectus.

maxima parte musculo

Figura quinta.

Arteriae palpebrarum subcutaneae infantis septem amiorum
a facie interna delineatae.
a. Canthus oculi internus, 6. externus.

c. Ramuli maiores, d. minores arteriarum, quibus retia maiora
subcutanea efficiuntur.

^igura sexta.

Venae palpebrarum subcutaneae oculi sinistri infantis neonati
cum truncis venarum maioribus orbitam cingentibus.
Magnitudo paululum aucta est.
a. Musculus orbicularis palpebrarum. Pars suprema huius
musculi ablata est, quo situs venae supraorbitariae patefiat.
ii.

b. Vena dorsalis narium. c. Vena frontalis. d. Vena oph-
thalmica cerebralis.

e. e. Venae palpebrales superiores internae.

/. Venae laterales narium. g. Vena orbitalis inferior. h. Vena
labialis superior.

i. i. Venae palpebrales inferiores internae. k. Vena facialis
anterior. I. Vena in margine supraorbitario, quae cum vena zy-
gomatica anastomosin init. m. Vena orbitalis superior (Conf.
tab. IV. fig. 7. 15.).

n. n. Venae palpebrales externae superiores et inferiores.

0. Vena, quae venam zygomaticam Cp) cum vena faciali an-
teriore coniungit.

q. Anastomoses venarum maiorum, et r. minorum palpebrae
superioris et inferioris, seu plexus venosi palpebrarum.

Figura septima.

Nervi palpebrarum sinistri lateris a facie palpebrarum interna

spectati.

a. Musculus frontalis. b. Musculus corrugator superciliorum.
c. Musculus levator labii superioris alaeque nasi. d. Musculi or-
bicularis stratum orbitale, e. stratum palpebrale. /. Ligamentum
palpebrale. g. g. Papillae lacrimales et puncta lacrimalia. h.
Panniculus adiposus. i. Integumenta.

1. Nervus frontalis. 2. 2. 2. Rami frontales. 3. 3. Horum con-
iunctiones cum nervo faciali. 4. 4. Rami palpebrales superiores,
qui inter fibras musculi orbicularis ad cutem palpebrae superioris
tendunt.

5. Nervus supratrochlearis. 6. Eius coniunctio cum nervo fron-
tali. Ex hac coniunctione nervus palpebralis superior, qui usque
ad marginem palpebrae superioris currit, oritur.

7. Nervus infratrochlearis. 8. Coniunctio huius nervi cum nervo
supratrochleari.

9. Nervus infraorbitalis. 10. Eius coniunctio cum nervo faciali.
11. Rami labiales nervi infraorbitalis. 12. Rami nasales (conf.
t. VIII. fig. 10. v .w.). 13. 13. 13. Rami palpebrales inferiores, qui
partim usque ad marginem palpebrae inferioris tendunt, partim
musculum orbicularem perforant et in cutem distribuuntur.

14. Nervus subcutaneus malae. 15. Rami malares, 16. rami
palpebrales huius nervi. 17. Coniunctio cum nervo faciali.

18. Rami temporales, 19. rami malares, 20. rami buccales
nervi facialis, qui in musculos supra nominatos («-e) distribuuntur.

Figura octava.

Arteriae palpebrarum profundae oculi sinistri hominis adulti
cum arteriis coniunctivae bulbi et truncis arteriosis maioribus

orbitam cingentibus.

a. a. a. Ossa, quae ad orbitam pertinent, periosteo tecta. b.
Foramen frontale.

c. Foramen infraorbitale. d. Adeps orbitae.

e. Trochlea pro tendine (/*) musculi obliqui superioris. g.
Tendo musculi levatoris palpebrae superioris.

5
