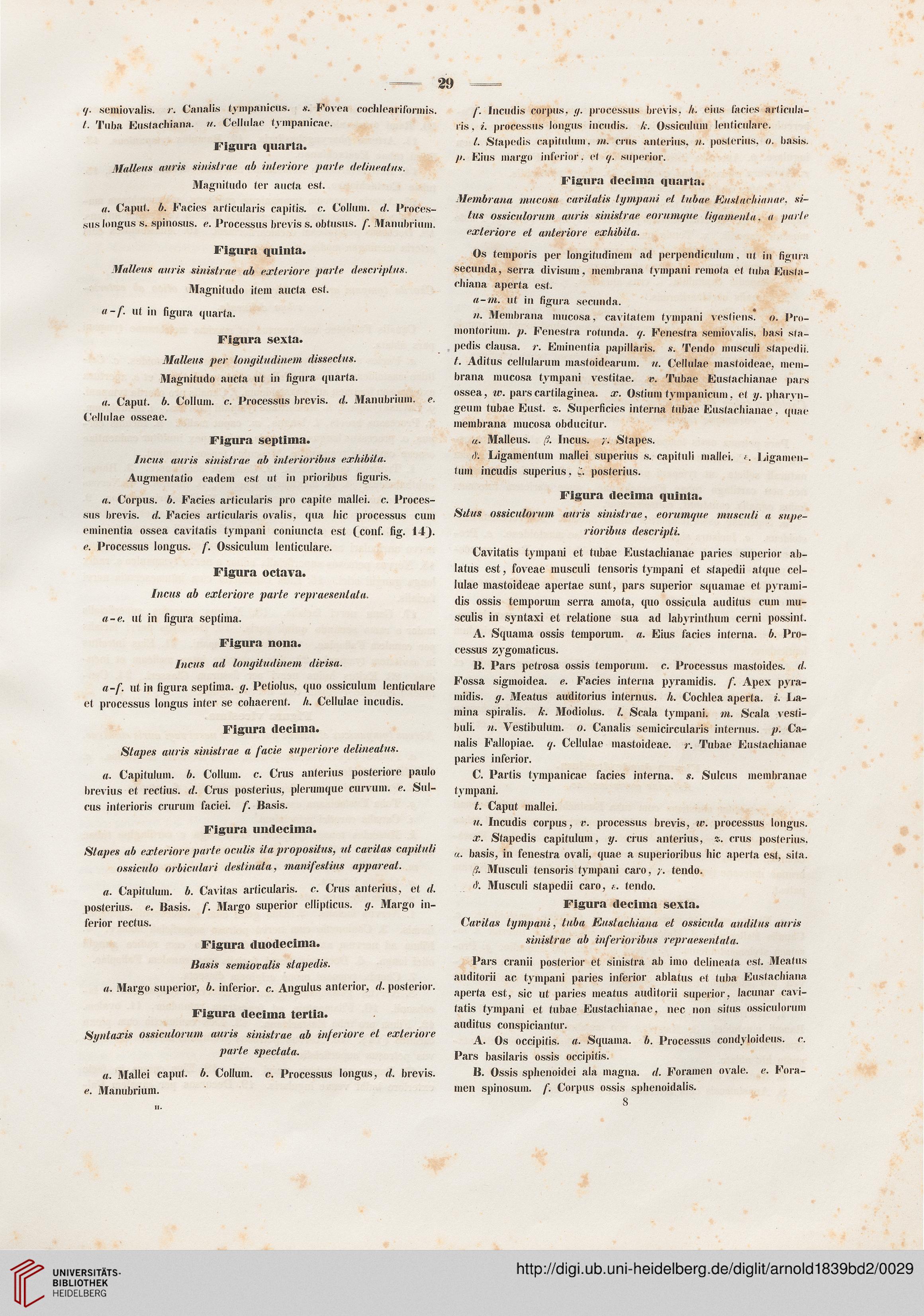

facsimile
q. semiovalis. r. Canalis tympanicus. s. Fovea cochleariformis.
/. Tuba EustadbiiuM. u. •fJelluIae t\nipanicae.

Figura quarta.

Malleus anris sinistrae ab interiore parte delinealns.
Magnifiido fer aucfa est.

a. Capuf. b. Facies articularis capitis. c. CoIIum. d. Proces-
sus longus s. spinosus. e. Processus brevis s. obtusus. f. Manubriuni,

Ftgura quinta.

Malleus auris sinistrae ab exteriore parte descriptns.
Magnitudo item aucta esf.
a-f. ut in figura quarta.

Figura sexta.

Malleus per longitudinem dissectus.
Magniturio aucta ut in fignra quarta.

a. Capuf. b. CoIIum. c. Processus brevis. d. Manubriiim. e.
Cellulae osseae.

Figura septima.

Incus auris sinistrae ab interioribus exhibita,
Augmeiifafio eariem est ut in prioribus figuris.

a. Corpus. b. Facies articularis pro capite maliei. c. Proces-
sus brevis. d. Facies articularis ovalis, qua hic processus cum
eminentia ossea cavitatis tympani coniuncta est (conf. ng- 14).
e. Processus longus. f. Ossiculum lenticulare.

Figura octava.

Incus ab exteriore parte repraesentata.
a-e. ut in figura septima.

Figura nona.

Incns ad longitudinem divisa.

a-f. ut in figura septima. g. Petiolus. quo ossiculum lenticulare
et processus Iongus inter se cohaerent. Ii. Cellulae incuriis.

Figura decinia.

Stapes tturis sinistrae a facie superiore delineatns.

a. Capitulum. b. Collum. c. Crus anterius posteriore paulo
brevius et rectius. d. Crus posterius, pJerumque curvum. e. Sul-
cus interioris crurum faciei. f. Basis.

Figura undecima.

Stapes ab exteriore parte oculis ita propositus, ut cavitas capituU
ossiculo orbiculari destinata, manifestius appareat.

a. Capitulum. b. Cavitas articularis. c. Crus anferius, et d,
posterius. e. Basis. f. 31argo superior ellipticus. g. Margo in-
ferior recfus.

Figura duodecima.

Basis semiovalis stapedis.
a, Margo superior, b. inferior. c. Angulus anterior, d, posferior.

Figura decima tertia.

Syutaxis ossiculorum auris sinistrae ab inferiore et exteriore

parte spectata.

a. Mallei capuf. b. Collum. c. Processus Iongus, d, brevis.
e. Manubrium.

/*. Incudis corpus. g. processus brevis. h. eius facies articula-
ris, i. processus longus incudis. k. Ossiculum leiificulare.

/. Sfaperiis capitulum, m. crus anteriiis. //. poslerius. o. basis.
//. Fius margo inferior. ef q. superior.

Figura decima quarta.

Membrana mucosa cavitatis tympani el tubae Kustachianae. si-
tus ossiculorum auris sinistrae eorumque tigamenla. a parte
exteriore et anteriore exhibita,

Os temporis per Iongifuriinem ad perpendiculiini, ut in figura
secunda, serra divisum, membrana fympani remota e< fuba Fusfa-
chiana aperta est.

a-m. ut iu figura secuuda.

n. Membrana mucosa, cavitatem tympani vestiens. o. Pro-
montorium. //. Fenesfra rofunda. q. Fenestra semiovalis. basi sfa-
pedis clausa. r. Eminentia papillaris. s. Tendo musculi stapedii.
t. Aditus cellularum masfoidearum. u, Cellulae masfoirieae, meui-
brana mucosa tvmpani vestitae. v. Tubae Eustachianae pars
ossea, w. pars cartilaginea. x. Ostium tympanicum, et y. pharvn-
geum tubae Fust. *. Superficies interna tubae Eusfachianae. quae
membrana mucosa obducitur.

«. Malleus. §. Incus. ;. Stapes.

(f. Ligamentum mallei superius s. capituli mallei. Ligamen-
tum incudis superius . 'Q. posferius.

Figura decima quinta.

Sttus ossiculorum auris sinistrae, eorumque mnsculi a supe-

rioribus descripli.

Cavitatis tympani et tubae Eustachianae paries superior ab-
latus est, foveae musculi fensoris tympani et sfapedii atque cel-
lulae mastoideae apertae sunt, pars superior squamae et pyrami-
dis ossis temporum serra amota, quo ossicula auditus cum mu-
sculis in syntaxi et relatione sua ari labyrinthum cerni possint.

A. Squama ossis temporum. a. Eius facies inferna. b. Pro-
cessus zygomaficus.

B. Pars petrosa ossis temporuin. c. Processus mastoides. d.
Fossa sigmoidea. e. Facies interna pyramidis. f. Apex pyra-
midis. g. Meatus auditorius internus. h. Cochlea aperta. i. I^a-
mina spiralis. k. Modiolus. /. Scala tympani. m. Scala vesfi-
buli. 7i. Vestibulum. o. Canalis semicircularis internus. p. Ca-
nalis Fallopiae. q. Cellulae mastoideae. r. Tubae Eustachianae
paries inferior.

C. Partis tympanicae facies interna. s. Sulcus membranae
tympani.

t. Caput inallei.

u. Incudis corpus, v. processus brevis, w. processus longus.
x. Stapedis capitulum, y. crus anterius, %. crus posterius,
a. basis, in fenestra ovali, quae a superioribus hic aperta est, sita.
/?. Musculi fensoris fympani caro, ; . tendo.
&. Musculi stapedii caro, f. tendo.

Figura decima sexta.
Cavitas tympani, tuba Eustachiana et ossicula auditus auris
sinistrae ab inferioribus repraesentata.

Pars cranii posterior et siuistra ab imo delineata esf. Meatus
auditorii ac tympani paries inferior ablatus et tuba Eustachiana
aperta est, sic ut paries meatus auditorii superior, lacunar cavi-
tatis tympani et tubae Eustachianae, nec non situs ossiculorum
auditus conspiciantur.

A. Os occipitis. a. Squama. b. Processus condyloideus. c.
Pars basilaris ossis occipitis.

B. Ossis sphenoidei ala magna. d. Foramen ovale. e. Fora-
men spinosum. f. Corpus ossis sphenoidalis.

8
