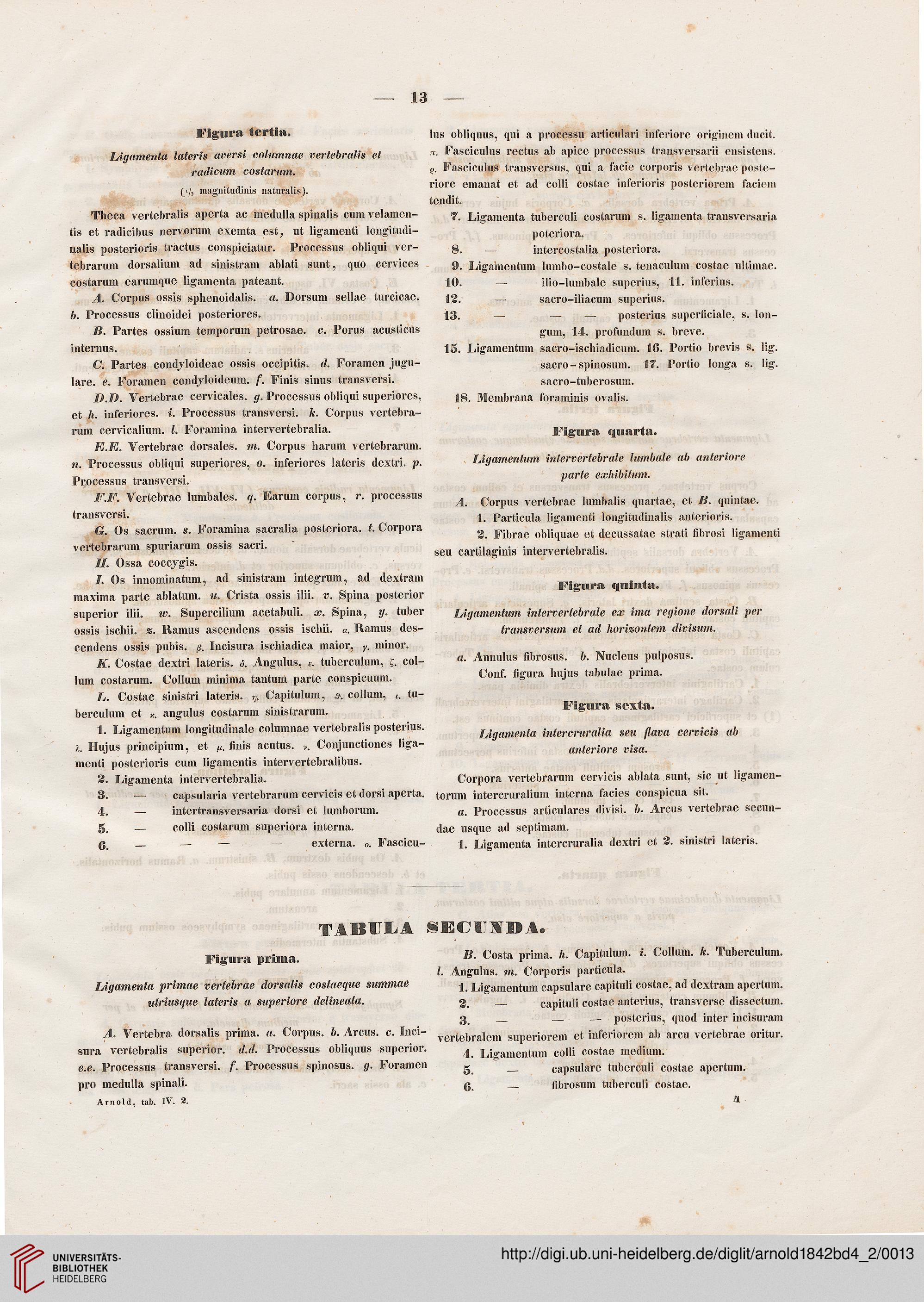

13 —

Figura tertia.

Ligamenta lateris aversi columnae vertebralis et
radicum costarum.
(>/2 magnitudinis naturalisj.

Theca vertebralis aperta ac medulla spinalis cum velamen-
tis et radicibus nervorum exemta est, ut ligamenti longitudi-
nalis posterioris tractus conspiciatur. Processus obliqui ver-
tebrarum dorsalium ad sinistram ablati sunt, quo cervices
costarum earumque ligamenta pateant.

A. Corpus ossis sphenoidalis. a. Dorsum sellae turcicae.
b. Processus clinoidei posteriores.

B. Partes ossium temporum petrosae. c. Porus acusticus
internus.

C. Partes condvloideae ossis occipitis. d. Foramen jugu-
lare. e. Foramen condyloideum. f. Finis sinus transversi.

D. D. Vertebrae cervicales. g. Processus obliqui superiores,
et h. inferiores. *. Processus transversi. k. Corpus vertebra-
rum cervicalium. I. Foramina intervertebralia.

E. E. Vertebrae dorsales. m. Corpus harum vertebrarum.
n. Processus obliqui superiores, o. inferiores lateris dextri. p.
Processus transversi.

F. F. Vertebrae lumbales. q. Earum corpus, r. processus
transversi.

G. Os sacrum. s. Foramina sacralia posteriora. t. Corpora
vertebrarum spuriarum ossis sacri.

H. Ossa coccygis.

/. Os innominatum, ad sinistram integrum, ad dextram
maxima parte ablatum. u. Crista ossis ilii. v. Spina posterior
superior ilii. w. Supercilium acetabuli. x. Spina, y. tuber
ossis ischii. %. Ramus ascendens ossis ischii. «. Ramus des-
cendens ossis pubis. p. Incisura ischiadica maior, Y. minor.

K. Costae dextri lateris. s. Angulus, e. tuberculum, £. col-
lum costarum. Collum minima tantum parte conspicuum.

L. Costae sinistri lateris. n. Capitulum, collum, t. tu-
berculum et *. angulus costarum sinistrarum.

I. Ligamentum longitudinale columnae vcrtebralis posterius.
k. Hujus principium, et finis acutus. v. Conjunctiones liga-
menti posterioris cum ligamentis intervertebralibus.

2. Ligamenta intervertebralia.

3. — capsularia vertebrarum cervicis et dorsi aperta.

4. — intertransversaria dorsi et lumborum.

5. — colli costarum superiora interna.

6. — — — — externa. 0. Fascicu-

lus obliquus, qui a processu articulari inferiore originem ducit.
7i. Fasciculus rectus ab apice processus transversarii ensistens.
(). Fasciculus transversus, qui a facie corporis vertebrae poste-
riore emanat et ad colli costae inferioris posteriorem faciem
tendit.

7. Ligamenta tuberculi costarum s. ligamenta transversaria

poteriora.

8. — intercostalia posteriora.

9. Ligainentum lumbo-costale s. tenaculum costae ultimae.
10. ilio-lumbale superius, 11. inferius.

Yi. — sacro-iliacum superius.

13. — — posterius superficiale, s. Ion-

gum, 14. profundum s. breve.
15. Ligamentum sacro-ischiadicum. 16. Portio brevis s. lig\

sacro - spinosum. 17. Portio Ionga s. lig-.

sacro-tuberosum.
18. Membrana foraminis ovalis.

Fig:ui*a quarta.

, Ligamentum intervertebrale lumbale ab anteriore
parte exhibitum.

A. Corpus vertebrae lumbalis quartae, et B. quintae.

1. Particula ligamenti longitudinalis anterioris.

2. Fibrae obliquae et decussatae strati fibrosi ligamenti
seu cartilaginis intervertebralis.

Fi^ura fiuiiita.

Ligamentum interverlebrale ex ima regione dorsali per
transversum el ad hori%ontem divisum.

a. Annulus fibrosus. 6. Nucleus pulposus.
Conf. figura hujus tabulae prima.

Figura scxta.

Ligamenta intercruralia sea flava cervicis ab
anteriore visa.

Corpora vertebrarum cervicis ablata sunt, sic ut ligamen-
torum intercruralium interna facies conspicua sit.

a. Processus articulares divisi. b. Arcus vcrtebrae secun-
dae usque ad septimam.

1. Ligamenta intercruralia dextri ct 3. sinistri lateris.

TABIJL-A

Figura prima.

Ligamenta primae vertebrae dorsalis costaeque summae
utriusque lateris a superiore delineata.

A. Vertebra dorsalis prima. a. Corpus. b. Arcus. c. Inci-
sura vertebralis superior. d.d. Processus obliquus superior.
e.e. Processus transversi. f. Processus spinosus. g. Foramen
pro medulla spinali.

Arnold, tab. IV. 2.

§EC1JIDA.

B. Costa prima. h. Capitulum. i. Collum. k. Tuberculum.
I. Angulus. m. Corporis particula.

1. Ligamentum capsulare capituli costae, ad dextram apertum.

2. — capituli costae anterius, transverse dissectum.

3. — — — posterius, quod inter incisuram
vertebralem superiorem et inferiorcm ab arcu vertebrae oritur.

4. Ligamentum colli costae medium.

5. — capsulare tuberculi costae apertum.

6. — fibrosum tuberculi costae.

n
