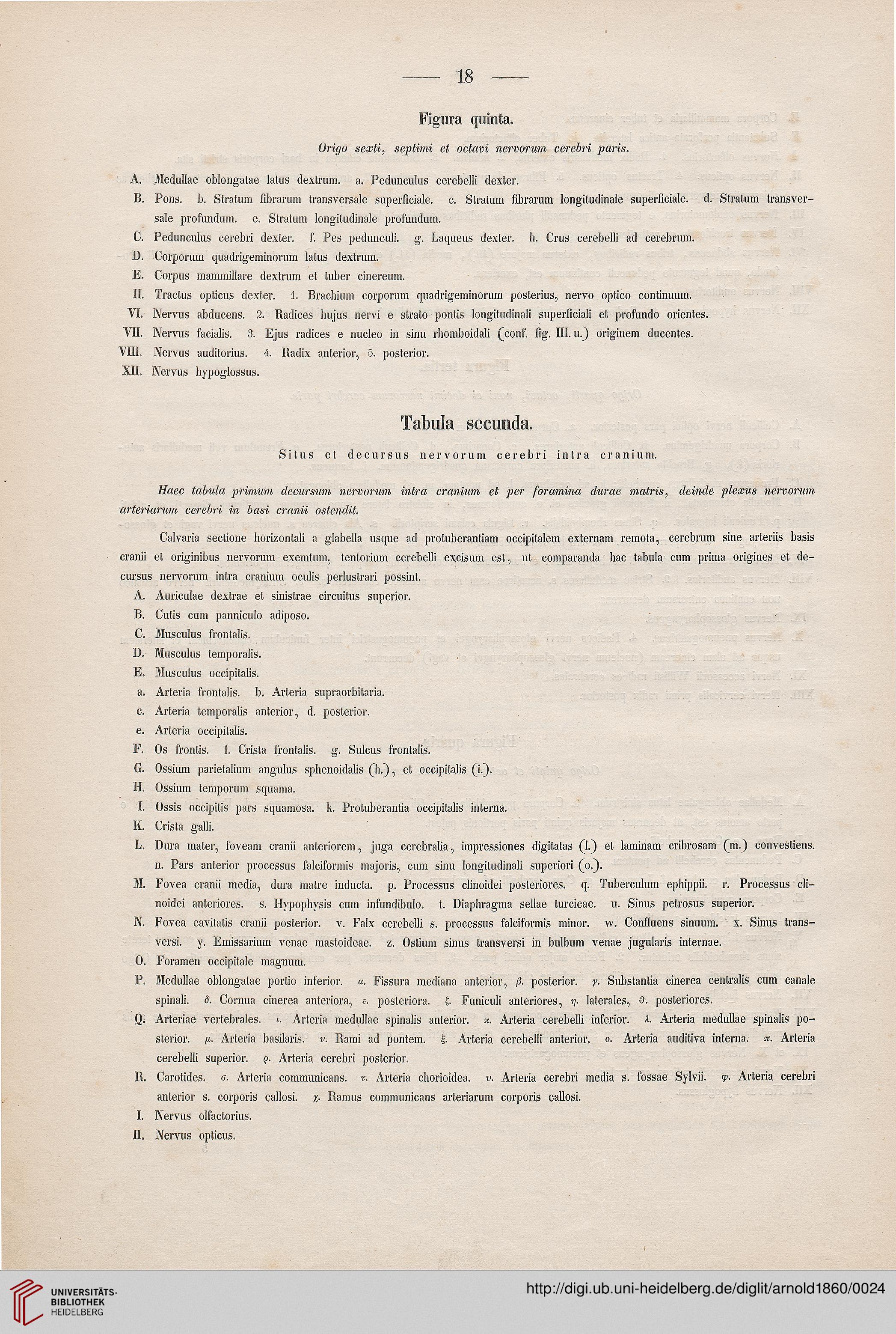

18

Figura quinta.

Origo sexli, septimi et octavi nerwrum cerebri paris.

A. Medullae oblongatae latus dextrum. a. Pedunculus cerebelli dexter.

B. Pons. b. Stratum fibrarum transversale superficiale. c. Stratum fibrarum longiludinale superficiale. d. Stratum transver-
sale profundum. e. Stratum longitudinale profundum.

C. Pedunculus cerebri dexter. f. Pes pedunculi. g. Laqueus dexter. h. Crus cerebelli ad cerebrum.

D. Corporum quadrigeminorum latus dextrum.

E. Corpus mammillare dextrum et tuber cinereum.

II. Tractus opticus dexter. 1. Brachium corporum quadrigeminorum posterius, nervo optico continuum.
VI. Nervus abducens. 2. Radices hujus nervi e strato ponlis longitudinali superficiali et profundo orientes.
VII. Nervus facialis. 3. Ejus radices e nucleo in sinu rhomboidali (conf. fig. III. u.) originem ducentes.
VIII. Nervus auditorius. 4. Radix anlerior, 5. posterior.
XII. Nervus hypoglossus.

Tabula secunda.

Situs el decursus nervorum cerebri intra cranium.

Haec tabiila primum decursum nervorum intra cranium et per foramina durae matris, deinde plexus nervorum
arteriarum cerebri in basi cranii ostendit.

Calvaria sectione horizontali a glabella usque ad protuberantiam occipitalem externam remota, cerebrum sine arteriis basis
cranii et originibus nervorum exemtum, tentorium cerebelli excisum est, ut comparanda hac tabula cum prima origines et de-
cursus nervorum intra cranium oculis perlustrari possint.

A. Auriculae dextrae et sinislrae circuitus superior.

B. Cutis cum panniculo adiposo.

C. Musculus frontalis.

D. Musculus temporalis.

E. Musculus occipitalis.

a. Arteria frontalis. b. Arteria supraorbitaria.
c. Arteria temporalis anterior, d. posterior.
e. Arteria occipitalis.

F. Os fronlis. f. Crista frontalis. g. Sulcus frontalis.

G. Ossium parietalium angulus sphenoidalis (h.), et occipitalis (i.).

H. Ossium temporum squama.

I. Ossis occipitis pars squamosa. k. Protuberantia occipitalis interna.
K. Crista galli.

L. Dura mater, foveam cranii anteriorem, juga cerebralia, impressiones digitatas (I.) et laminam cribrosam (m.) convestiens.

n. Pars anterior processus falciformis majoris, cum sinu longitudinali superiori (o.).
M. Fovea cranii media, dura matre inducla. p. Processus clinoidei posleriores. q. Tuberculum ephippii. r. Processus cli-

noidei anteriores. s. Hypophysis cum infundibulo. t. Diaphragma sellae turcicae. u. Sinus petrosus superior.
N. Fovea cavitatis cranii posterior. v. Falx cerebelli s. processus falciformis minor. w. Confluens sinuum. x. Sinus trans-

versi. y. Emissarium venae mastoideae. z. Ostium sinus transversi in bulbum venae jugularis internae.
0. Foramen occipitale magnum.

P. Medullae oblongatae porlio inferior. «. Fissura mediana anterior, /3. posterior. y. Substantia cinerea centralis cum canale

spinali. d. Cornua cinerea anteriora, s. posteriora. ?. Funiculi anteriores, n- laterales, posteriores.
Qi Arteriae vertebrales. Arteria medullae spinalis anterior. %. Arteria cerebelli inferior. Arteria medullae spinalis po-

sterior. fi. Arteria basilaris. v. Rami ad pontem. t Arteria cerebelli anterior. o. Arteria auditiva interna. n. Arteria

cerebelli superior. q. Arteria cerebri posterior.
R. Carotides. g. Arteria communicans. r. Arteria chorioidea. v. Arteria cerebri media s. fossae Sylvii. 9- Arteria cerebri

anterior s. corporis callosi. %• Ramus communicans arteriarum corporis callosi.

I. Nervus olfactorius.
II. Nervus opticus.
