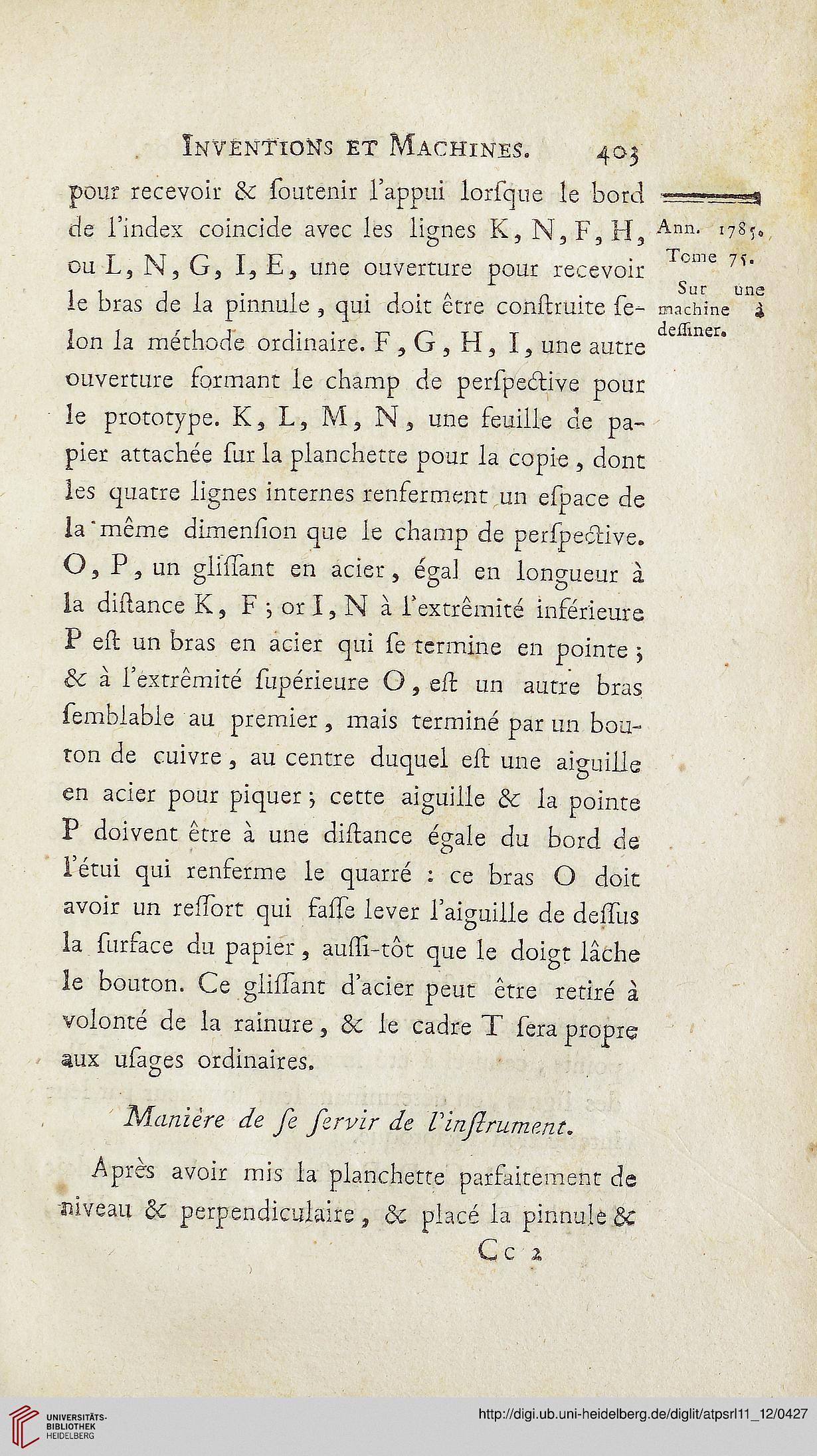

ÏNVENTIONS et Machines. 403
pour recevoir & soutenir l’appui lorsque le bord
de i’index coincide avec les iignes K, N,F,rI,
ouL,N,G, I, E, une ouverture pour rec.evoir
ie bras de ia pinnuie , qui doit être construite se-
lon ia méthode ordinaire. F , G , H, I, une autre
ouverture formant ie champ de perspedive pour
îe prototype. K, L, M, N , une feuiüe c'e pa-
pier attachée sur ia planchette pour ia copie , dont
les quatre lignes internes renferment un espace de
ia'même dimension que ie champ de perspeciive.
O, P, un giirsant en acier, égal en iongueur à
la distance K, F -, or I, N à Fextrêmité inférieure
P est un bras en acier qui se termine en pointe j
3c à i’extrêmité supérieure O, est un autre bras
sembiabie au premier, mais terminé par un bou-
ton de cuivre , au centre duquei est une aiguiüe
en acier pour piquer -, cette aiguiüe 3c la pointe
P doivent être à une distance éo;ale du bord de
l’étui qui renferme le quarré : ce bras O doit
avoir un ressort qui fasse lever i’aiguiiie de deiTus
la surface du papier, austi-tôt que le doigt iâche
le bouton. Ce giistant d’acier peut être retiré à
volonté de la rainure, 3c ie cadr-e T sera propre
mx usages ordinaires.

Manière de fe fervir de Vinflrument.

Après avoir mis la plabchette parfaitement de
niveau 3c perpendicuiaire , 3c placé ia pinnule 3c

C c x

Ann. 1785,
Tome i<{.

Sur une
machine 4,
dessiner.
