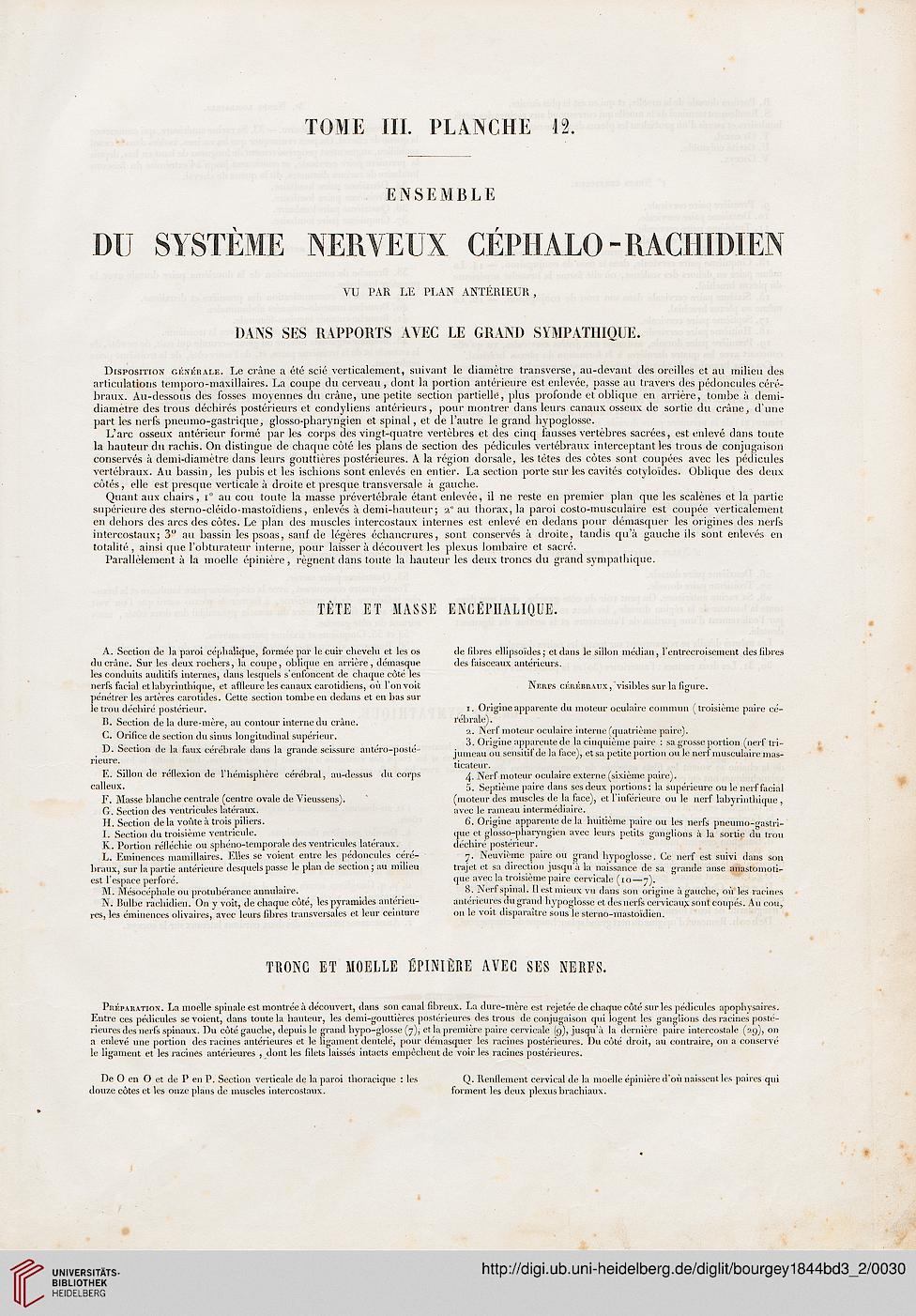

TOME III. PLANCHE 12.
ENSEMBLE
DU SYSTÈME NERVEUX CÉPHALO-RACHIDIEN
VU PAR LE PLAN ANTÉRIEUR,
DANS SES RAPPORTS AVEC LE GRAND SYMPATHIQUE.
Disposition générale. Le crâne a été scié verticalement, suivant le diamètre transverse, au-devant des oreilles et au milieu des
articulations temporo-maxillaires. La coupe du cerveau , dont la portion antérieure est enlevée, passe au travers des pédoncules céré-
braux. Au-dessous des fosses moyennes du crâne, une petite section partielle, plus profonde et oblique en arrière, tombe à demi-
diamètre des trous déchirés postérieurs et condyliens antérieurs, pour montrer dans leurs canaux osseux de sortie du crâne, d'une
part les nerfs pneumo-gastrique, glosso-pharyngien et spinal, et de l'autre le grand hypoglosse.
L'arc osseux antérieur formé par les corps des vingt-quatre vertèbres et des cinq fausses vertèbres sacrées, est enlevé dans toute
la hauteur du rachis. On distingue de chaque côté les plans de section des pédicules vertébraux interceptant les trous de conjugaison
conservés à demi-diamètre dans leurs gouttières postérieures. A la région dorsale, les tètes des côtes sont coupées avec les pédicules
vertébraux. Au bassin, les pubis et les ischions sont enlevés en entier. La section porte sur les cavités cotyloïdes. Oblique des deux
côtés, elle est presque verticale à droite et presque transversale à gauche.
Quant aux chairs, i° au cou toute la masse prévertébrale étant enlevée, il ne reste en premier plan que les scalènes et la partie
supérieure des sterno-cléido-mastoïcliens, enlevés à demi-hauteur ; i" au thorax, la paroi costo-musculaire est coupée verticalement
en dehors des arcs des côtes. Le plan des muscles intercostaux internes est enlevé en dedans pour démasquer les origines des nerfs
intercostaux; 3" au bassin lespsoas, sauf de légères échancrures, sont conservés à droite, tandis qu'à gauche ils sont enlevés en
totalité , ainsi que l'obturateur interne, pour laisser à découvert les plexus lombaire et sacré.
Parallèlement à la moelle épinière, régnent dans toute la hauteur les deux troncs du grand sympathique.
TÈTE ET MASSE ENCÉPHALIQUE.
A. Section de la paroi eéphalique, formée par le Cuir chevelu et les os de fihres ellipsoïdes ; et dans le sillon médian, l'entrecroisement des fibres
du crâne. Sur les deux rochers, la coupe, oblique en arrière , démasque des faisceaux antérieurs.
les conduits auditifs internes, dans lesquels s'enfoncent de chaque côté les
nerfs facial et labyrinthique, et affleure les canaux carotidiens, où l'on voit Nerfs cérébraux, visibles sur la figure,
pénétrer les artères carotides. Cette section tombe en dedans et en bas sur
le trou déchiré postérieur. i. Origine apparente du moteur oculaire commun ( troisième paire cé-
B. Section de la dure-mère, au contour interne du crâne. rebrale).
r> r\ -c ■ i î ■ i j- î ' • a. Nerf moteur oculaire interne (quatrième pairei.
L,. Unhce de section du sinus longitudinal supérieur. „ „ . . j i • • ? r . , » .
c. ° r . , , ô. Origine apparente de la cinquième paire : sa grosse portion (nerf tri-
D. Section de la faux cérébrale dans la grande scissure antero-poste- jumeau ou sensitif de la face), et sa petite portion ou le nerf musculaire mas-
neUre\ i , , ticateur.
E. Sillon de réflexion de l'hémisphère cérébral, au-dessus du corps 4. Nerf moteur oculaire externe (sixième paire).
calleux. 5. Septième paire dans ses deux portions : la supérieure ou le nerf facial
F. Masse blanche centrale (centre ovale de Vieussens). (moteur des muscles de la face), et l'inférieure ou le nerf labyrinthique,
G. Section des ventricules latéraux. avec le rameau intermédiaire.
H. Section de la voûte à trois piliers. 6. Origine apparente de la huitième paire ou les nerfs pneumo-gastri-
I. Section du troisième ventricule. que et glosso-pharyngien avec leurs petits ganglions à la sortie du trou
K. Portion réfléchie ou sphéno-temporale des ventricules latéraux. déchiré postérieur.
L. Emmenées mamillaires. Elles se voient entre les pédoncules céré- 7. Neuvième paire ou grand hypoglosse. Ce nerf est suivi dans son
braux, sur la partie antérieure desquels passe le plan de section; au milieu trajet et sa direction jusqu'à la naissance de sa grande anse anastomoti-
est l'espace perforé. que avec la troisième paire cervicale (£0—7).
M. Mésocéphale ou protubérance annulaire. 8 . Nerf spinal. Il est mieux vu dans son origine à gauche, où les racines
N. Bulbe rachidien. On y voit, de chaque côté, les pyramides antérieu- antérieures du grand hypoglosse et des nerfs cervicaux sont coupés. Au cou,
res, les éminences olivaires, avec leurs fibres transversales et leur ceinture on le voit disparaître sous le sterno-mastoïdien.
TRONC ET MOELLE ÉPINIÈRE AVEC SES NERFS.
Preparation. La moelle spinale est montrée à découvert, dans son canal fibreux. La dure-mère est rejetée de chaque côté sur les pédicules apophysaires.
Entre ces pédicules se voient, dans toute la hauteur, les demi-gouttières postérieures des trous de conjugaison qui logent les ganglions des racines posté-
rieures des nerfs spinaux. Du côté gauche, depuis le grand hypo-glosse (7), et la première paire cervicale (9), jusqu'à la dernière paire intercostale (29), on
a enlevé une portion des racines antérieures et le ligament dentelé, pour démasquer les racines postérieures. Du côté droit, au contraire, on a conservé
le ligament et les racines antérieures , dont les filets laissés intacts empêchent de voir les racines postérieures.
De O en O et de P en P. Section verticale de la paroi thoracique : les Q. Renflement cervical de la moelle épinière d'où naissent les paires qui
douze côtes et les onze plans de muscles intercostaux. forment les deux plexus brachiaux.
