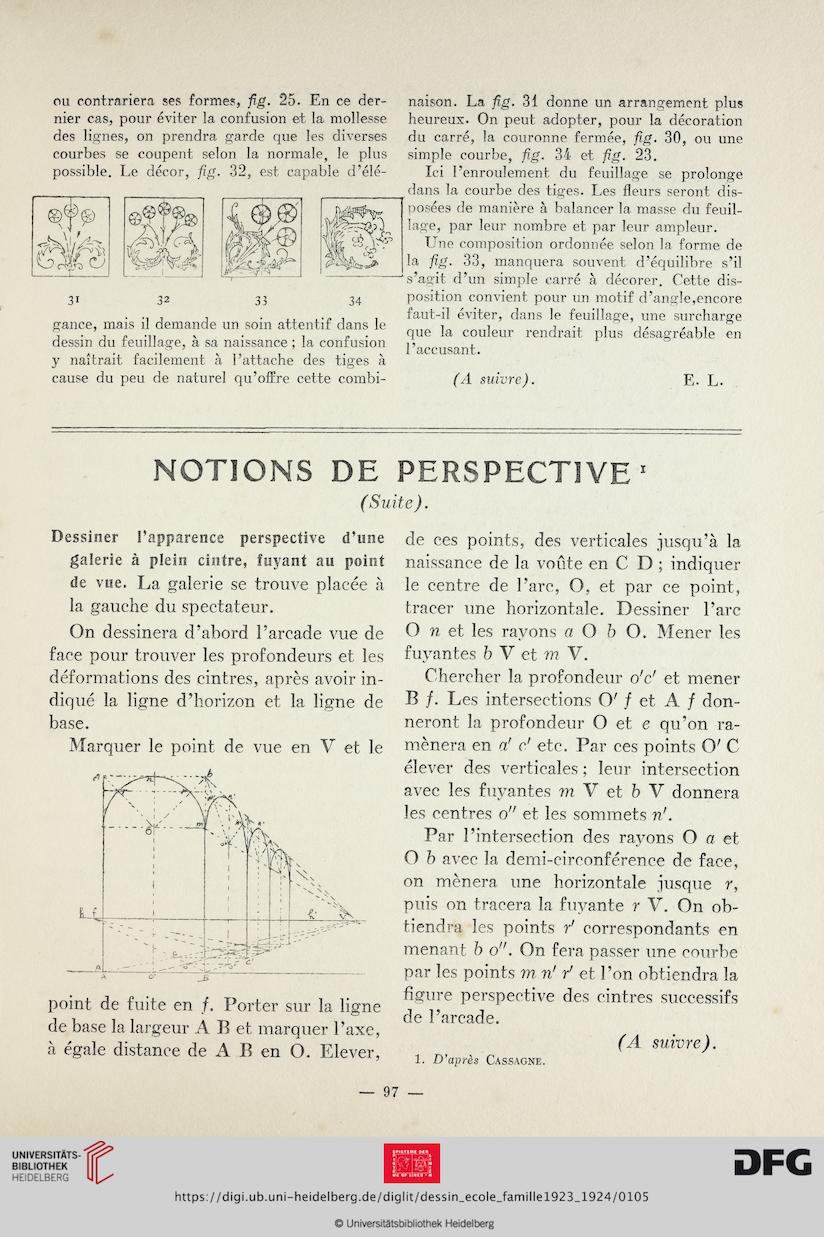

ou contrariera ses formes, fig. 25. En ce der-
nier cas, pour éviter la confusion et la mollesse
des lignes, on prendra garde que les diverses
courbes se coupent selon la normale, le plus
possible. Le décor, fig. 32, est capable d’élé-
31 32 33 34
gance, mais il demande un soin attentif dans le
dessin du feuillage, à sa naissance ; la confusion
y naîtrait facilement à l’attache des tiges à
cause du peu de naturel qu’offre cette combi-
naison. La fig. 31 donne un arrangement plus
heureux. On peut adopter, pour la décoration
du carré, la couronne fermée, fig. 30, ou une
simple courbe, fig. 34 et fig. 23.
Ici l’enroulement du feuillage se prolonge
dans la courbe des tiges. Les fleurs seront dis-
posées de manière à balancer la masse du feuil-
lage, par leur nombre et par leur ampleur.
Une composition ordonnée selon la forme de
la fig. 33, manquera souvent d’équilibre s’il
s’agit d’un simple carré à décorer. Cette dis-
position convient pour un motif d’angle,encore
faut-il éviter, dans le feuillage, une surcharge
que la couleur rendrait plus désagréable en
l’accusant.
(A suivre). E. L.
NOTIONS DE PERSPECTIVE1
(Suite).
Dessiner l’apparence perspective d’une
galerie à plein cintre, fuyant au point
de vue. La galerie se trouve placée à
la gauche du spectateur.
On dessinera d’abord l’arcade vue de
face pour trouver les profondeurs et les
déformations des cintres, après avoir in-
diqué la ligne d’horizon et la ligne de
base.
Marquer le point de vue en V et le
point de fuite en f. Porter sur la ligne
de base la largeur A B et marquer l’axe,
à égale distance de A B en O. Elever,
de ces points, des verticales jusqu’à la
naissance de la voûte en C D ; indiquer
le centre de l’arc, O, et par ce point,
tracer une horizontale. Dessiner l’arc
O n et les rayons a O b O. Mener les
fuyantes b Y et m V.
Chercher la profondeur o'c' et mener
B /. Les intersections O' f et A f don-
neront la profondeur O et e qu’on ra-
mènera en a' c' etc. Par ces points O' C
élever des verticales ; leur intersection
avec les fuyantes m V et b V donnera
les centres o" et les sommets n'.
Par l’intersection des rayons O « et
O b avec la demi-circonférence de face,
on mènera une horizontale jusque r,
puis on tracera la fuyante r V. On ob-
tiendra les points r' correspondants en
menant b o". On fera passer une courbe
par les points m n' r' et l’on obtiendra la
figure perspective des cintres successifs
de l’arcade.
(A suivre).
1. D’après Cassagne.
