JEUNES FILLES

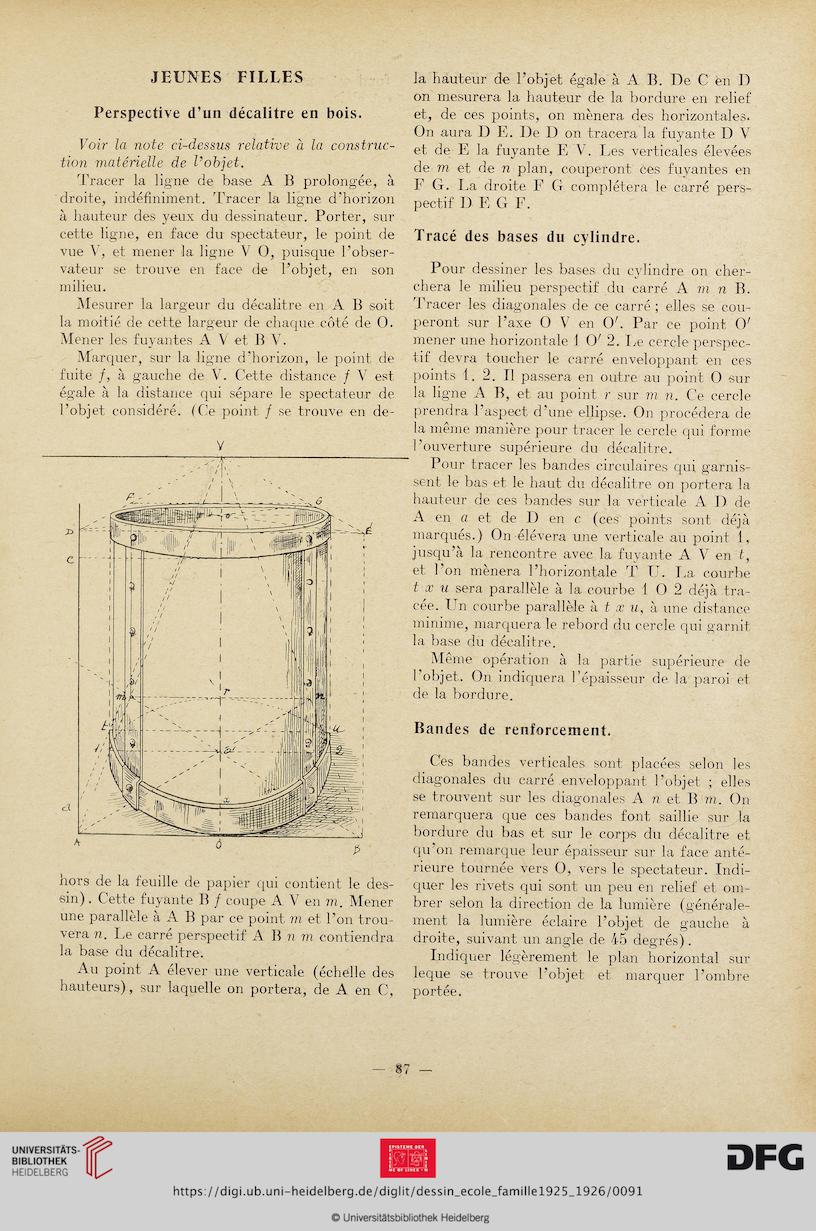

Perspective d’un décalitre en bois.
Voir la note ci-dessus relative à la construc-
tion matérielle de l’objet.
Tracer la ligne de base A B prolongée, à
droite, indéfiniment. Tracer la ligne d’horizon
à hauteur des yeux du dessinateur. Porter, sur
cette ligne, en face du spectateur, le point de
vue V, et mener la. ligne V O, puisque l’obser-
vateur se trouve en face de l’objet, en son
milieu.
Mesurer la largeur du décalitre en A B soit
la moitié de cette largeur de chaque côté de O.
Mener les fuyantes AV et B V.
Marquer, sur la ligne d’horizon, le point de
fuite /, à gauche de V. Cette distance / V est
égale à la distance qui sépare le spectateur de
l’objet considéré. (Ce point / se trouve en de-
V
hors de la feuille de papier qui contient le des-
sin) . Cette fuyante B / coupe A V en m. Mener
une parallèle à A B par ce point m et l’on trou-
vera n. Le carré perspectif A B n m contiendra
la base du décalitre.
Au point A élever une verticale (échelle des
hauteurs), sur laquelle on portera, de A en C,
la hauteur de l’objet égale à A B. De C en D
on mesurera la hauteur de la bordure en relief
et, de ces points, on mènera des horizontales.
On aura D E. De D on tracera la fuyante D V
et de E la fuyante E V. Les verticales élevées
de m et de n plan, couperont ces fuyantes en
F G. La droite F G complétera le carré pers-
pectif D E G F.
Tracé des bases du cylindre.
Pour dessiner les bases du cylindre on cher-
chera le milieu perspectif du carré A fit n B.
Tracer les diagonales de ce carré; elles se cou-
peront sur l’axe O V en Oh Par ce point O'
mener une horizontale 1 O' 2. Le cercle perspec-
tif devra toucher le carré enveloppant en ces
points 1. 2. Il passera en outre au point O sur
la ligne A B, et au point r sur m n. Ce cercle
prendra l’aspect d’une ellipse. On procédera de
la même manière pour tracer le cercle qui forme
l’ouverture supérieure du décalitre.
Pour tracer les bandes circulaires qui garnis-
sent le bas et le haut du décalitre on portera la
hauteur de ces bandes sur la verticale A I) de
A en a et de D en c (ces points sont déjà
marqués.) On élévera une verticale au point 1,
jusqu’à la rencontre avec la fuyante A V en t,
et l’on mènera l’horizontale T U. La courbe
t x u sera parallèle à la courbe 1 O 2 déjà tra-
cée. LTn courbe parallèle a t x u, à une distance,
minime, marquera le rebord du cercle qui garnit
la base du décalitre.
Même opération à la partie supérieure de
l’objet. On indiquera l’épaisseur de la paroi et
de la bordure.
Bandes de renforcement.
Ces bandes verticales sont placées selon les
diagonales du carré enveloppant l’objet ; elles
se trouvent sur les diagonales A n et B m. On
remarquera que ces bandes font saillie sur la
bordure du bas et sur le corps du décalitre et
qu’on remarque leur épaisseur sur la face anté-
rieure tournée vers O, vers le spectateur. Indi-
quer les rivets qui sont un peu en relief et om-
brer selon la direction de la lumière (générale-
ment la lumière éclaire l’objet de gauche à
droite, suivant un angle de 45 degrés).
Indiquer légèrement le plan horizontal sur
leque se trouve l’objet et marquer l’ombre
portée.
