ci-dessus. Prendre le milieu du rayon O A et
avec O 1 pour rayon décrire une circonférence
dont l’intersection avec les diamètres donnera
des centres 2. 3. 4 de circonférences tangentes
en O et tangentes à la grande circonférence
d’abord décrite.
Tracer des circonférences parallèles aux pré-
cédentes à une distance de cinq millim. en ob-
servant les entrelacs selon le croquis.
Fig. 3. — Même exercice que le précédent.
On tracera de plus, une couronne passant en
1. 2. 3. 4. et large de cinq millim. en observant
l’entrelacs selon le croquis.
sus. Des points O et 0; décrire des circonfé-
rences parallèles selon le croquis. En prenant
pour centres les points qui ont servi au tracé de
l’ellipse, décrire les ellipses intérieures et pa-
rallèes qui constituent le décor, selon le cro-
quis. Ombrer ou colorier.
Fig. 6. —- Même tracé de l’ellipse. Sur le
petit diamètre prendre les points 1 et 2 et dé-
crire les circonférences selon le croquis. Décorer
le reste de la surface de l’ellipse de bandes pa-
rallèles à 45°.
Fig. 7. — Même exercice. Décorer la surface
de l’ellipse par des bandes verticales de diverses
r-. \ ' ' f - \
ncjir? Varnjvz des Msrai s /Lunaire
(LU et
Hélianthe me

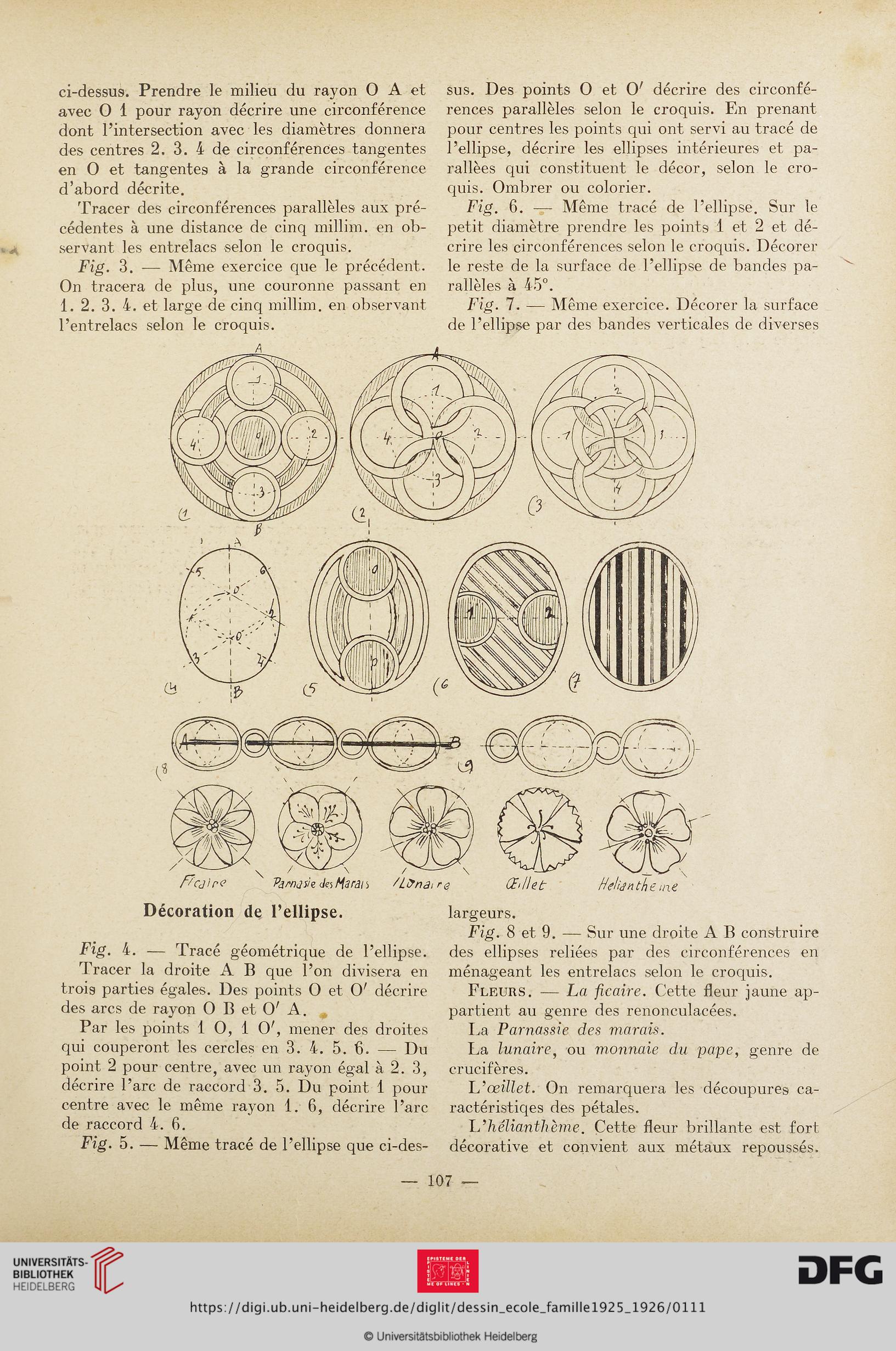

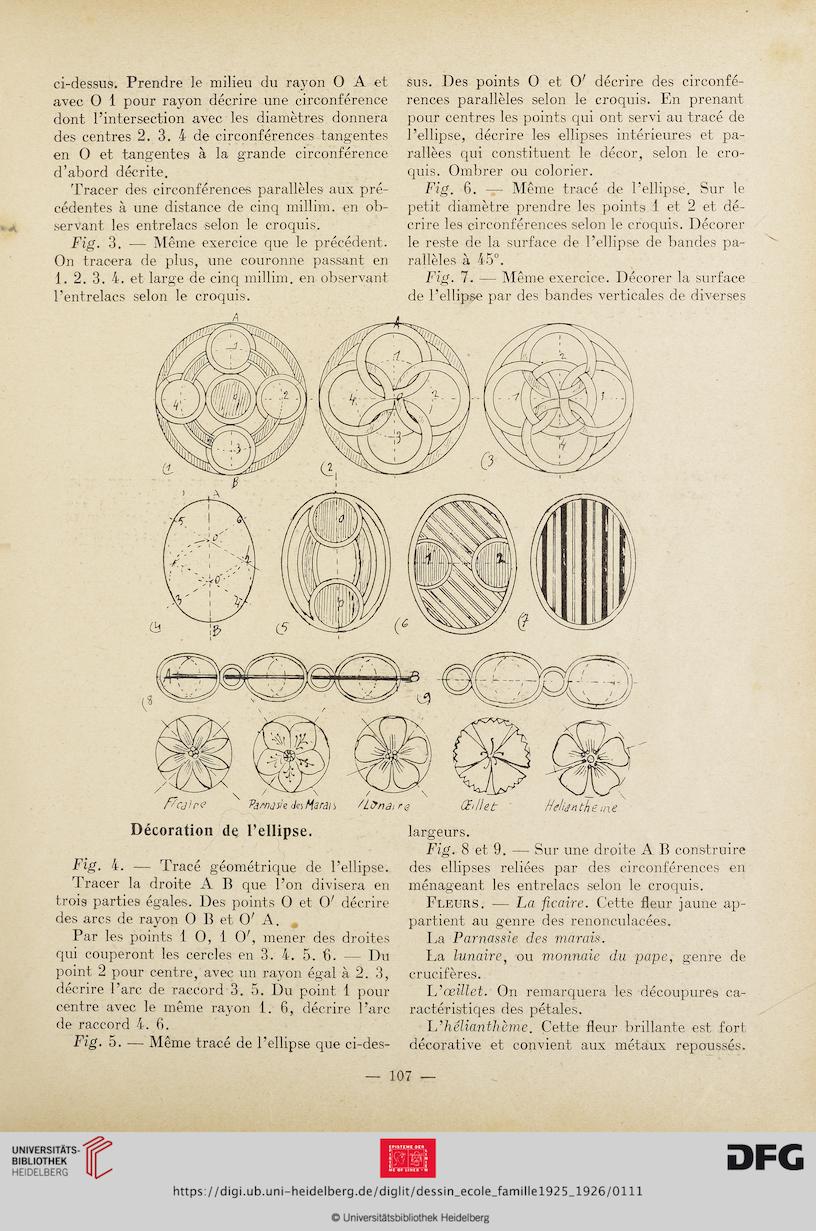

Décoration de l’ellipse.
Fig. 4. — Tracé géométrique de l’ellipse.
Tracer la droite A B que l’on divisera en
trois parties égales. Des points O et O' décrire
des arcs de rayon O B et O' A.
Par les points 1 O, 1 O', mener des droites
qui couperont les cercles en 3. 4. 5. 6. — Du
point 2 pour centre, avec un rayon égal à 2. 3,
décrire l’arc de raccord 3. 5. Du point 1 pour
centre avec le même rayon 1. 6, décrire l’arc
de raccord 4. 6.
Fig. 5. — Même tracé de l’ellipse que ci-des-
largeurs.
Fig. 8 et 9. — Sur une droite A B construire
des ellipses reliées par des circonférences en
ménageant les entrelacs selon le croquis.
Fleurs. — La ficaire. Cette fleur jaune ap-
partient au genre des renonculaeées.
La Parnassie des marais.
La lunaire, ou monnaie du pape, genre de
crucifères.
L’œillet. On remarquera les découpures ca-
ractéristiqes des pétales.
L’hélianthème. Cette fleur brillante est fort
décorative et convient aux métaux repoussés.
— 107
