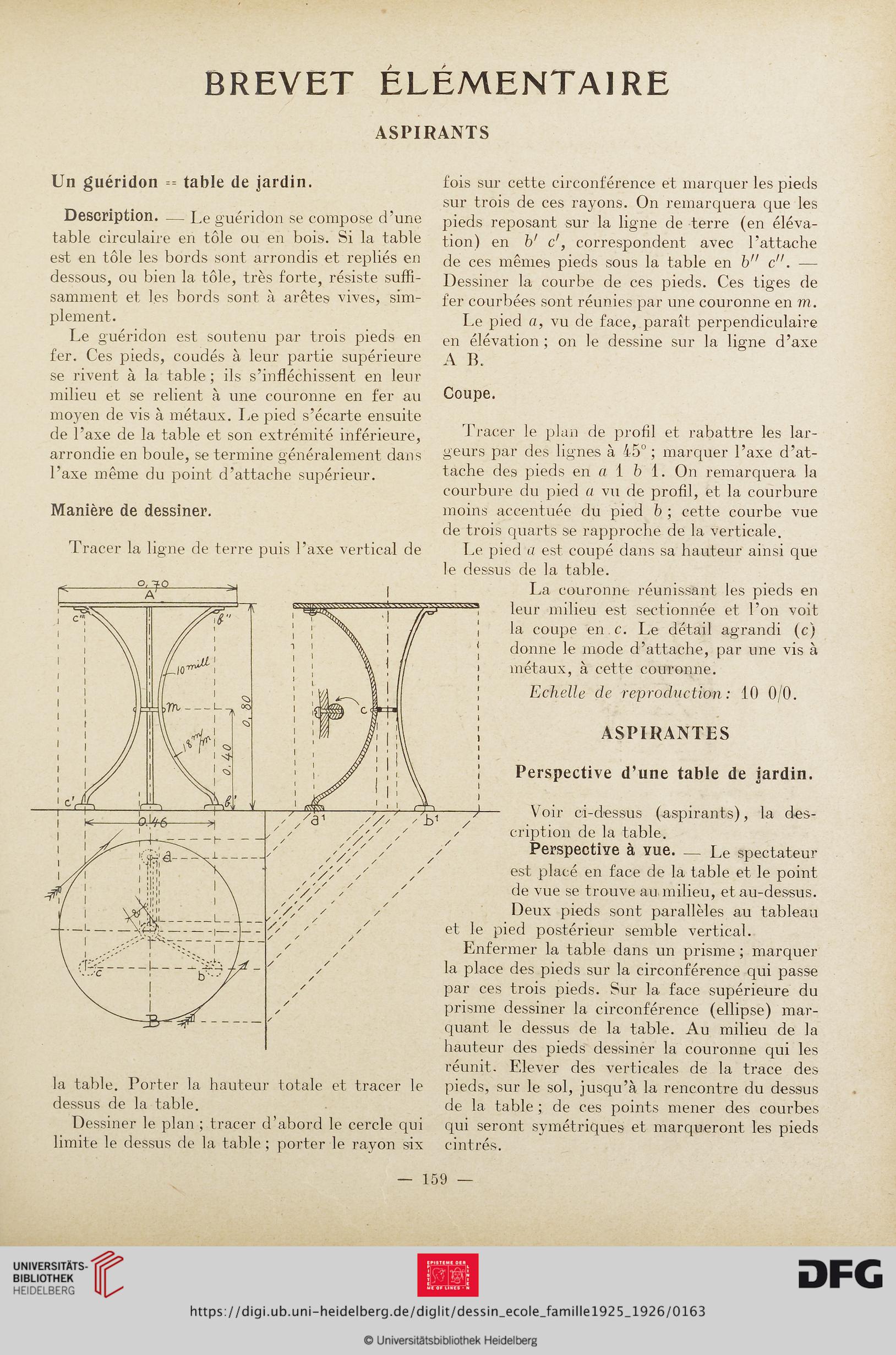

BREVET ÉLÉMENTAIRE
ASPIRANTS
Un guéridon == table de jardin.
Description. — Le guéridon se compose d’une
table circulaire en tôle ou en bois. Si la table
est en tôle les bords sont arrondis et repliés en
dessous, ou bien la tôle, très forte, résiste suffi-
samment et les bords sont à arêtes vives, sim-
plement.
Le guéridon est soutenu par trois pieds en
fer. Ces pieds, coudés à leur partie supérieure
se rivent à la table ; ils s’infléchissent en leur
milieu et se relient à une couronne en fer au
moyen de vis à métaux. Le pied s’écarte ensuite
de l’axe de la table et son extrémité inférieure,
arrondie en boule, se termine généralement dans
l’axe même du point d’attache supérieur.
Manière de dessiner.
Tracer la ligne de terre puis l’axe vertical de
C
1 \\
1 \\
1 w
1 w
1 \\
1
1
1 lr
yL—-L
°°
i //
i //
1 /
1 //
i yy
V/L »
VC 1 ^
\\ 1
''/y
C.t4s Ir
L..
-cd4é-
la table. Porter la hauteur totale et tracer le
dessus de la table.
Dessiner le plan ; tracer d’abord le cercle qui
limite le dessus de la table ; porter le rayon six
fois sur cette circonférence et marquer les pieds
sur trois de ces rayons. On remarquera que les
pieds reposant sur la ligne de terre (en éléva-
tion) en b' c1, correspondent avec l’attache
de ces mêmes pieds sous la table en b" c". —
Dessiner la courbe de ces pieds. Ces tiges de
fer courbées sont réunies par une couronne en m.
Le pied a, vu de face, paraît perpendiculaire
en élévation ; on le dessine sur la ligne d’axe
A B.
Coupe.
Tracer le plan de profil et rabattre les lar-
geurs par des lignes à 45°; marquer l’axe d’at-
tache des pieds en a 1 b 1. On remarquera la
courbure du pied a vu de profil, et la courbure
moins accentuée du pied b ; cette courbe vue
de trois quarts se rapproche de la verticale.
Le pied a est coupé dans sa hauteur ainsi que
le dessus de la table.
La couronne réunissant les pieds en
leur milieu est sectionnée et l’on voit
la coupe en c. Le détail agrandi (c)
donne le mode d’attache, par une vis à
métaux, à cette couronne.
Echelle de reproduction: 10 0/0.
ASPIRANTES
Perspective d’une table de jardin.
Voir ci-dessus (aspirants), la des-
X cription de la table.
Perspective à vue. _ Le spectateur
est placé en face de la table et le point
de vue se trouve au milieu, et au-dessus.
Deux pieds sont parallèles au tableau
et le pied postérieur semble vertical.
Enfermer la table dans un prisme ; marquer
la place des pieds sur la circonférence qui passe
par ces trois pieds. Sur la face supérieure du
prisme dessiner la circonférence (ellipse) mar-
quant le dessus de la table. Au milieu de la
hauteur des pieds dessiner la couronne qui les
réunit. Elever des verticales de la trace des
pieds, sur le sol, jusqu’à la rencontre du dessus
de la table ; de ces points mener des courbes
qui seront symétriques et marqueront les pieds
cintrés.
— 159 —
