Donner au-dessus de la table son épaisseur
(minime si cette table est en fer).
Indiquer l’épaisseur de la tige qui forme les
pieds puis la boule ou la rondelle cylindrique
qui les termine.
Ombrer et dessiner, sur le sol, l’ombre portée
des pieds. On remarquei'a que la partie supé-
rieure des pieds située sous la table est ombrée
sur une certaine longueur.

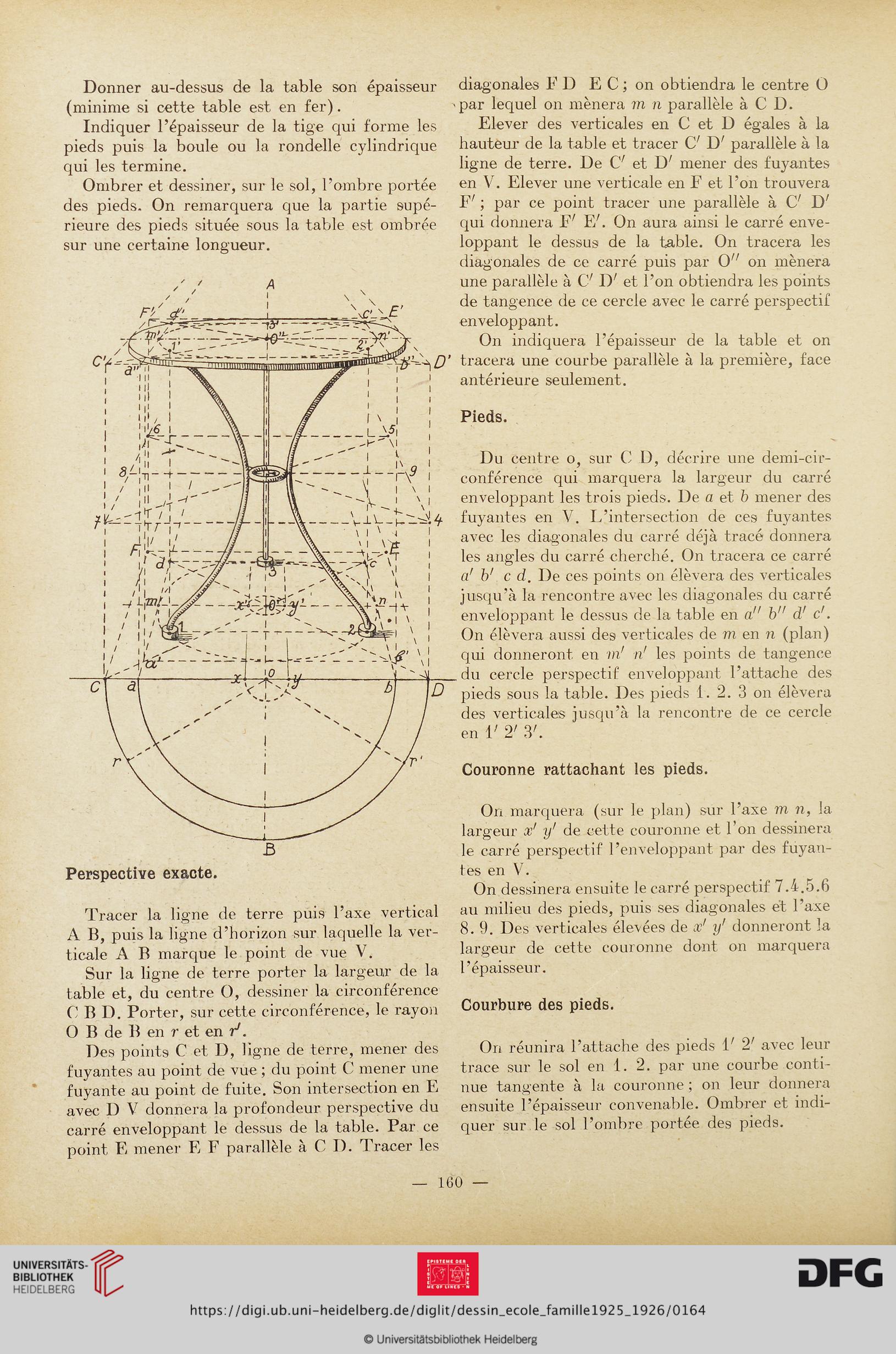

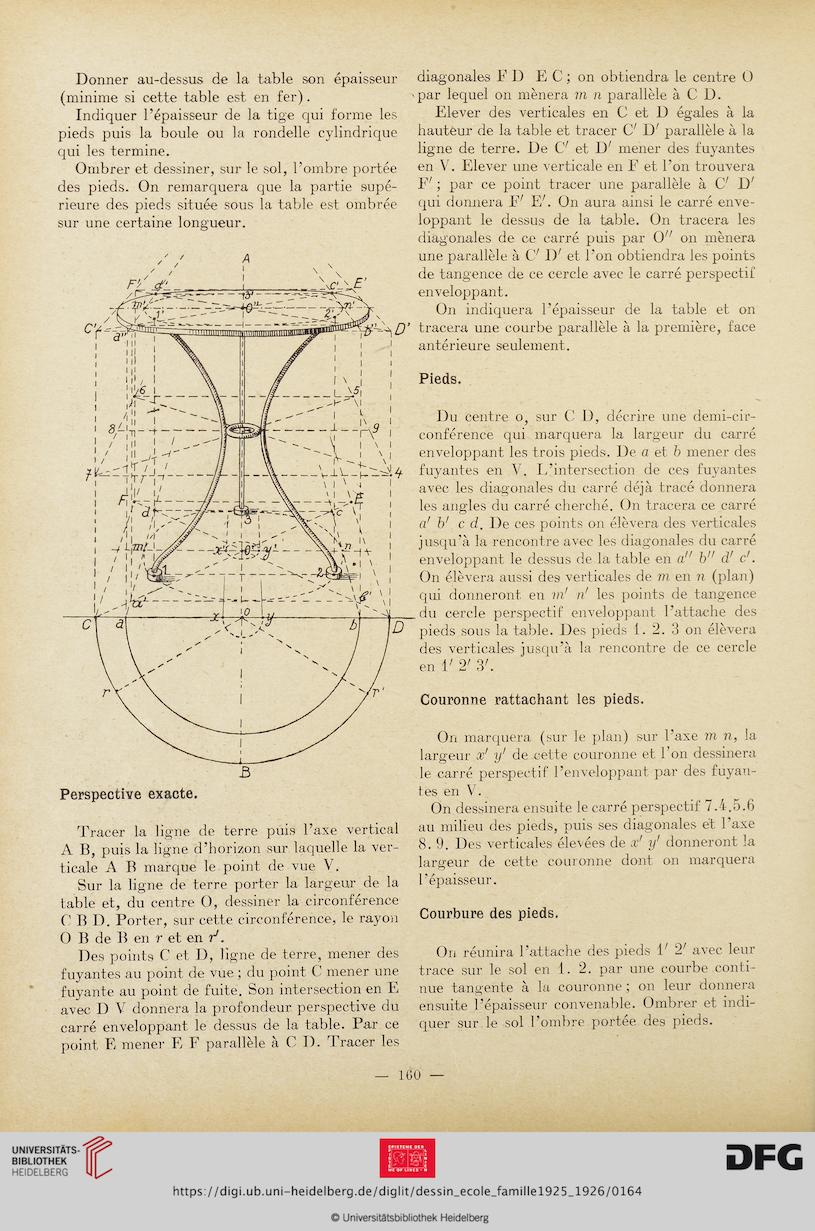

Perspective exacte.
Tracer la ligne de terre puis l’axe vertical
A B, puis la ligne d’horizon sur laquelle la ver-
ticale A R marque le point de vue V.
Sur la ligne de terre porter la largeur de la
table et, du centre O, dessiner la circonférence
CBD. Porter, sur cette circonférence, le rayon
O B de B en r et en r1.
Des points C et D, ligne de terre, mener des
fuyantes au point de vue ; du point C mener une
fuyante au point de fuite. Son intersection en E
avec D V donnera la profondeur perspective du
carré enveloppant le dessus de la table. Par ce
point E mener E F parallèle à C D. Tracer les
diagonales ED E C ; on obtiendra le centre O
-par lequel on mènera m n parallèle à C D.
Elever des verticales en C et D égales à la
hauteur de la table et tracer C7 D' parallèle à la
ligne de terre. De C7 et D7 mener des fuyantes
en V. Elever une verticale en F et l’on trouvera
F' ; par ce point tracer une parallèle à C7 D'
qui donnera F7 F/. On aura ainsi le carré enve-
loppant le dessus de la table. On tracera les
diagonales de ce carré puis par O" on mènera
une parallèle à C7 D7 et l’on obtiendra les points
de tangence de ce cercle avec le carré perspectif
enveloppant.
On indiquera l’épaisseur de la table et on
tracera une courbe parallèle à la première, face
antérieure seulement.
Pieds.
l)u centre o, sur C D, décrire une demi-cir-
conférence qui marquera la largeur du carré
enveloppant les trois pieds. De a et b mener des
fuyantes en V. L’intersection de ces fuyantes
avec les diagonales du carré déjà tracé donnera
les angles du carré cherché. On tracera ce carré
a' b' c d. De ces points on élèvera des verticales
jusqu’à la rencontre avec les diagonales du carré
enveloppant le dessus de la table en a" b" dr c'.
On élèvera aussi des verticales de m en n (plan)
qui donneront en rn' n' les points de tangence
.du cercle perspectif enveloppant l’attache des
pieds sous la table. Des pieds 1. 2. 3 on élèvera
des verticales jusqu’à la rencontre de ce cercle
en l7 27 37.
Couronne rattachant les pieds.
On marquera (sur le plan) sur l’axe m n, 1a.
largeur x' y7 de cette couronne et l’on dessinera
le carré perspectif l’enveloppant par des fuyan-
tes en V.
On dessinera ensuite le carré perspectif 7.4.5.6
au milieu des pieds, puis ses diagonales et l’axe
8. 9. Des verticales élevées de x' y' donneront la
largeur de cette couronne dont on marquera
l’épaisseur.
Courbure des pieds.
On réunira l’attache des pieds l7 27 avec leur
trace sur le sol en 1. 2. par une courbe conti-
nue tangente à la couronne ; on leur donnera
ensuite l’épaisseur convenable. Ombrer et indi-
quer sur le sol l’ombre portée des pieds.
1G0 —
