Brevet élémentaire
ASPIRANTS.
UN BROC EN MÉTAL.
Description.
Le broc est un ustensile que l'on utilise pour
le transport des liquides; on le confectionne
avec de la tôle galvanisée ou émaillée ; il existe
des brocs en faïence.
Le broc est formé de deux parties coniques
dont les bases les plus larges sont assemblées
et soudées et forment, à leur point de soudure,

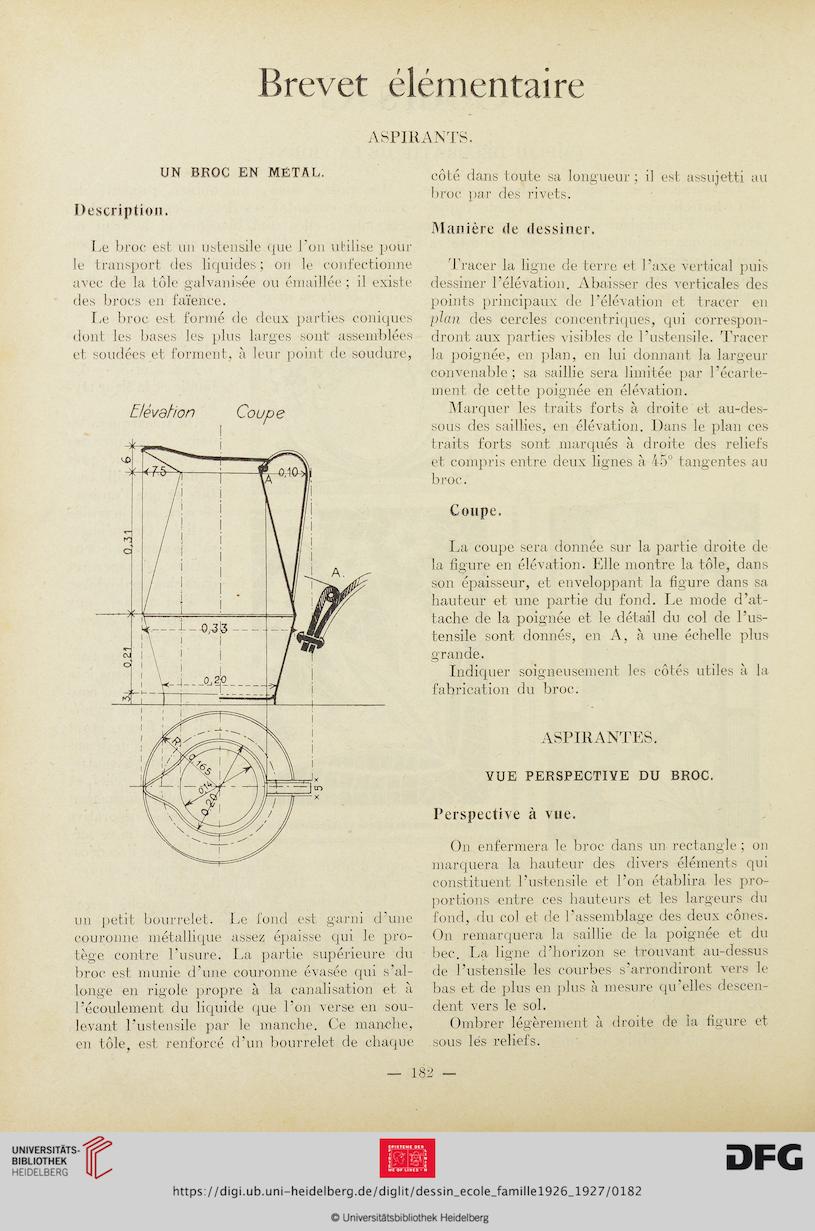

Elévation Coupe
un petit bourrelet. Le fond est garni d une
couronne métallique assez épaisse qui le pro-
tège contre l’usure. La partie supérieure du
broc est munie d’une couronne évasée qui s'al-
longe en rigole propre à la canalisation et à
l’écoulement du liquide que l'on verse en sou-
levant l'ustensile par le manche. Ce manche,
en tôle, est renforcé d’un bourrelet de chaque
côté dans toute sa longueur ; il est assujetti au
broc par des rivets.
Manière de dessiner.
Tracer la ligne de terre et l’axe vertical puis
dessiner l’élévation. Abaisser des verticales des
points principaux de l’élévation et tracer en
plan des cercles concentriques, qui correspon-
dront aux parties visibles de l’ustensile. Tracer
la poignée, en plan, en lui donnant la largeur
convenable ; sa saillie sera limitée par l’écarte-
ment de cette poignée en élévation.
Marquer les traits forts à droite et au-des-
sous des saillies, en élévation. Dans le plan ces
traits forts sont marqués à droite des reliefs
et compris entre deux lignes à 45° tangentes au
broc.
Coupe.
La coupe sera donnée sur la partie droite de
la figure en élévation. Elle montre la tôle, dans
son épaisseur, et enveloppant la figure dans sa
hauteur et une partie du fond. Le mode d’at-
tache de la poignée et le détail du col de l’us-
tensile sont donnés, en A, à une échelle plus
grande.
Indiquer soigneusement les côtés utiles à la
fabrication du broc.
ASPIRANTES.
VUE PERSPECTIVE DU BROC.
Perspective à vue.
On enfermera le broc dans un rectangle ; on
marquera la hauteur des divers éléments qui
constituent l’ustensile et l’on établira les pro-
portions entre ces hauteurs et les largeurs du
fond, du col et de l’assemblage des deux cônes.
On remarquera la saillie de la poignée et du
bec. La ligne d’horizon se trouvant au-dessus
de l’ustensile les courbes s’arrondiront vers le
bas et de plus en plus à mesure qu’elles descen-
dent vers le sol.
Ombrer légèrement à droite de la figure et
sous lès reliefs.
182 —
ASPIRANTS.
UN BROC EN MÉTAL.
Description.
Le broc est un ustensile que l'on utilise pour
le transport des liquides; on le confectionne
avec de la tôle galvanisée ou émaillée ; il existe
des brocs en faïence.
Le broc est formé de deux parties coniques
dont les bases les plus larges sont assemblées
et soudées et forment, à leur point de soudure,

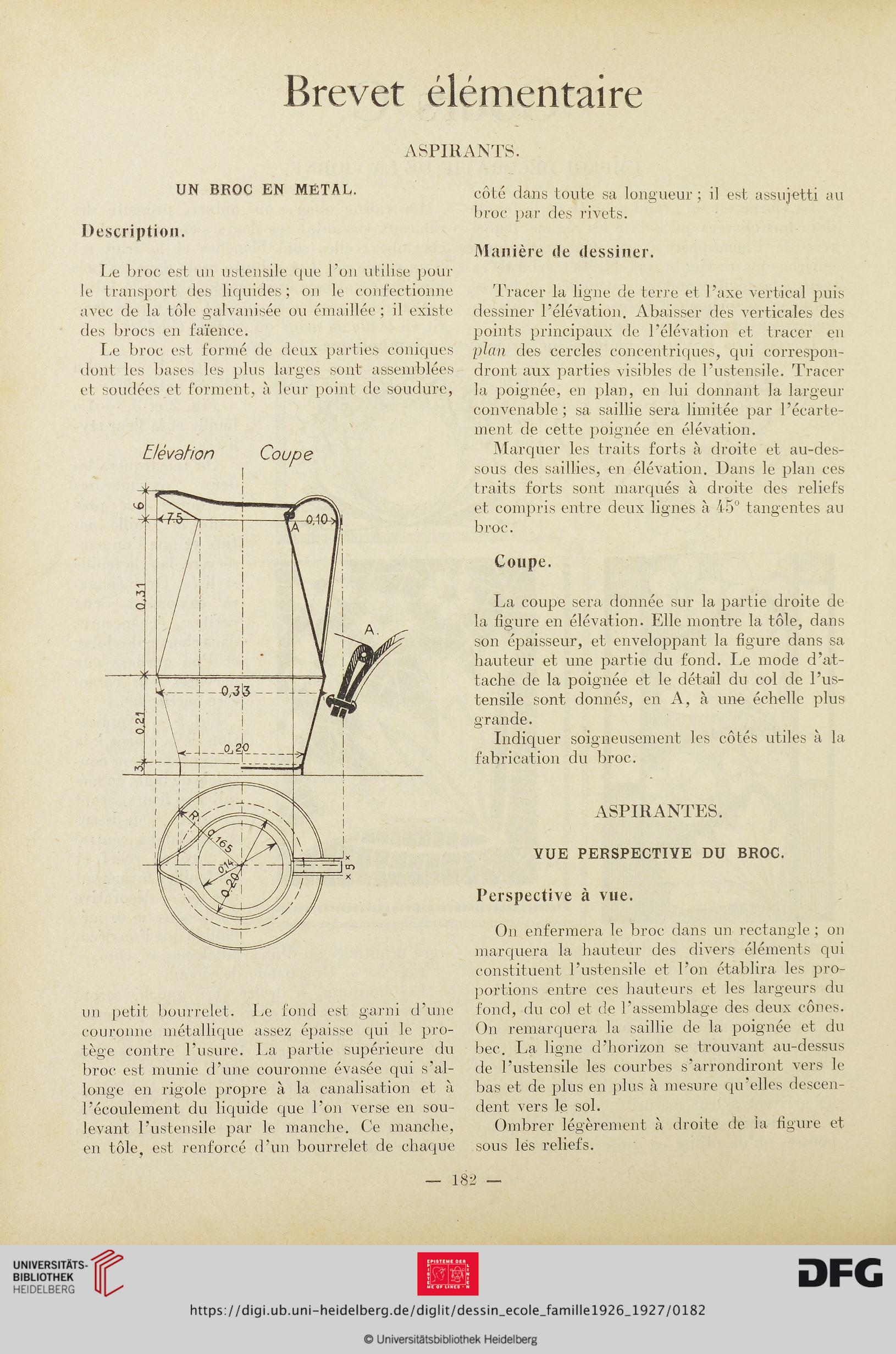

Elévation Coupe
