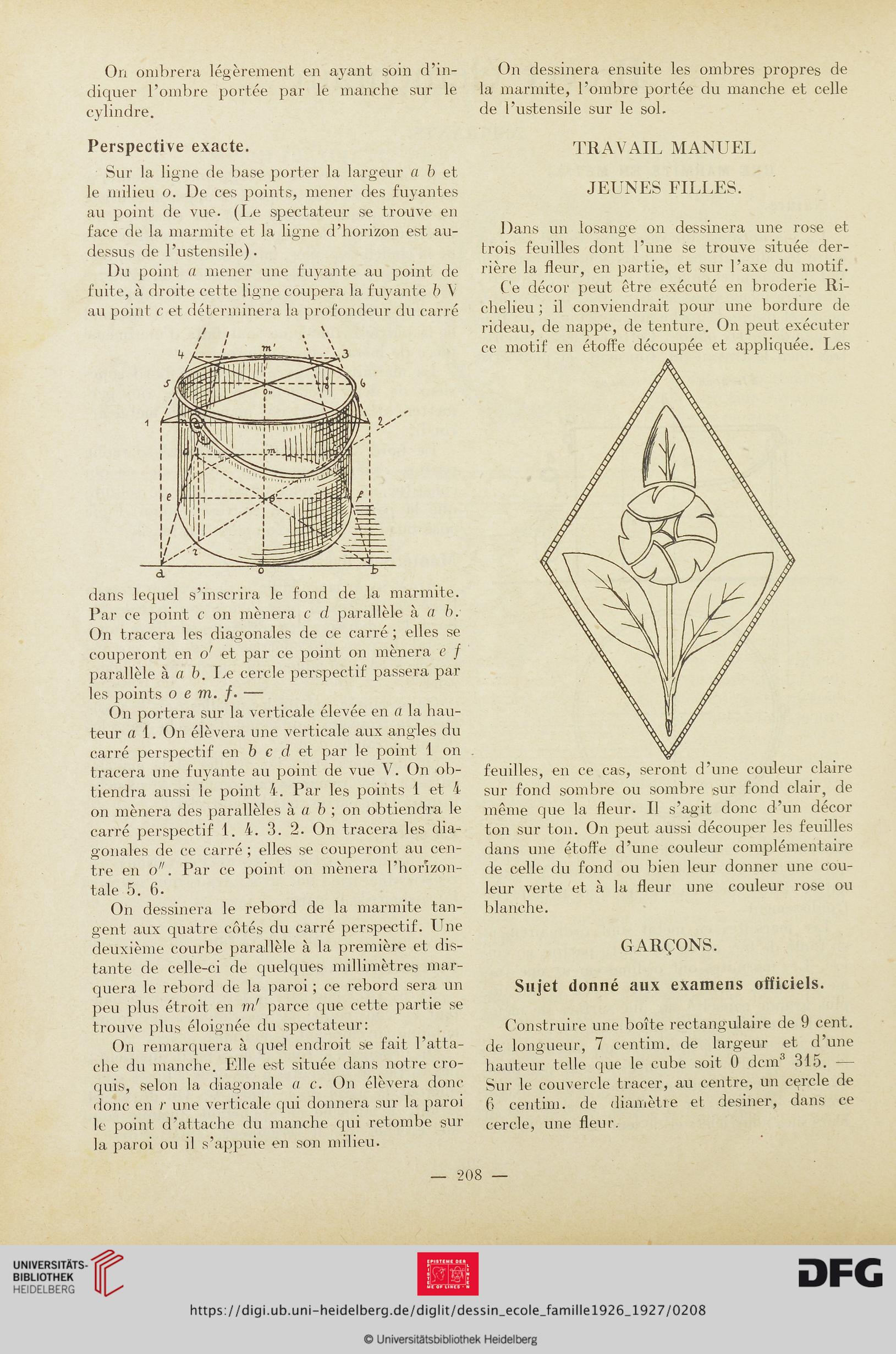

On ombrera légèrement en ayant soin d’in-
diquer l'ombre portée par le manche sur le
cylindre.
Perspective exacte.
Sur la ligne de base porter la largeur a b et
le milieu o. De ces points, mener des fuyantes
au point de vue. (Le spectateur se trouve en
face de la marmite et la ligne d’horizon est au-
dessus de l’ustensile).
Du point a mener une fuyante au point de
fuite, à droite cette ligne coupera la fuyante b Y
au point c et déterminera la profondeur du carré
dans lequel s’inscrira le fond de la marmite.
Par ce point c on mènera c d parallèle à a b.
On tracera les diagonales de ce carré ; elles se
couperont en o' et par ce point on mènera e j
parallèle à a b. Le cercle perspectif passera par
les points o e m. f. —
On portera sur la verticale élevée en cl la hau-
teur a 1. On élèvera une verticale aux angles du
carré perspectif en b c d et par le point 1 on
tracera une fuyante au point de vue V. On ob-
tiendra aussi le point 4. Par les points 1 et 4
on mènera des parallèles à a b ; on obtiendra le
carré perspectif 1. 4. 3. 2. On tracera les dia-
gonales de ce carré ; elles se couperont au cen-
tre en o". Par ce point on mènera l'horizon-
tale 5. 6.
On dessinera le rebord de la marmite tan-
gent aux quatre cotés du carré perspectif. Une
deuxième courbe parallèle à 1a. première et dis-
tante de celle-ci de quelques millimètres mar-
quera le rebord de la paroi ; ce rebord sera un
peu plus étroit en m' parce que cette partie se
trouve plus éloignée du spectateur:
On remarquera à quel endroit se fait l’atta-
che du manche. Elle est située dans notre cro-
quis, selon la diagonale a c. On élèvera donc
donc en r une verticale qui donnera sur la paroi
le point d’attache du manche qui retombe sur
la paroi ou il s’appuie en son milieu.
On dessinera ensuite les ombres propres de
la marmite, l’ombre portée du manche et celle
de l'ustensile sur le sol.
TRAVAIL MANUEL
JEUNES FILLES.
Dans un losange on dessinera une rose et
trois feuilles dont l’une se trouve située der-
rière la fleur, en partie, et sur l’axe du motif.
Ce décor peut être exécuté en broderie Ri-
chelieu ; il conviendrait pour une bordure de
rideau, de nappe, de tenture. On peut exécuter
ce motif en étoffe découpée et appliquée. Les
feuilles, en ce cas, seront d’une couleur claire
sur fond sombre ou sombre sur fond clair, de
même que la fleur. Il s’agit donc d’un décor
ton sur ton. On peut aussi découper les feuilles
dans une étoffe d’une couleur complémentaire
de celle du fond ou bien leur donner une cou-
leur verte et à la fleur une couleur rose ou
blanche.
GARÇONS.
Sujet donné aux examens officiels.
Construire une boîte rectangulaire de 9 cent,
de longueur, 7 centim. de largeur et d’une
hauteur telle que le cube soit 0 dcm3 315. —
Sur le couvercle tracer, au centre, un cercle de
C centim. de diamètre et desiner, dans ce
cercle, une fleur.
208 —
