•Coloration. Fond : ocre jaune. Ou peut donner au sujet un fond bleu ou un
Feuilles : vert, fond violet. Sertir les feuilles et les fruits d’un
Fruit : rouge (carmin et vermil- filet de Terre de Sienne brûlée.
Ion).
Brevet élémentaire
ASPIRANTS.

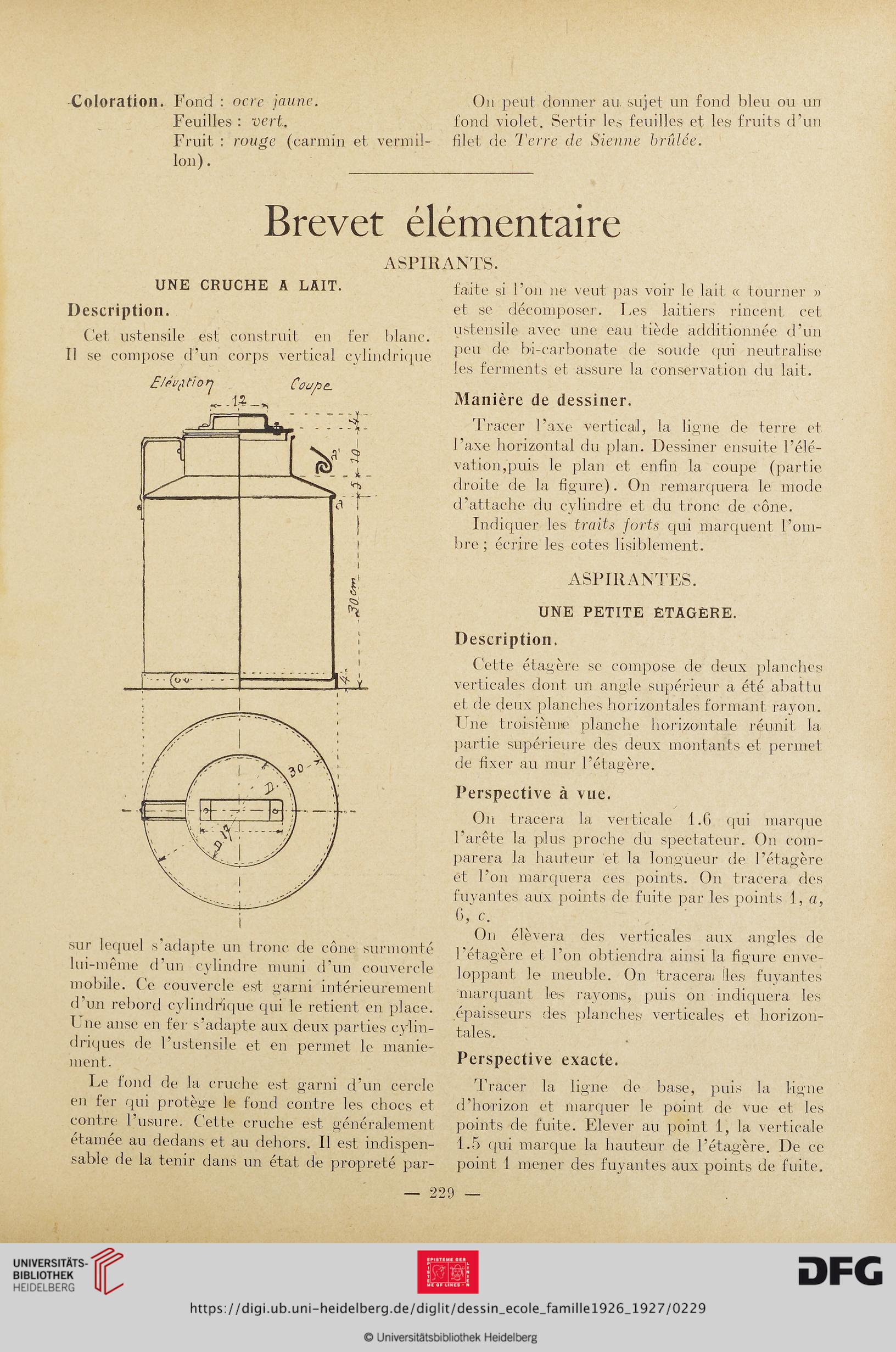

UNE CRUCHE A LAIT.
Description.
Cet ustensile est construit en fer blanc.
Il se compose d’un corps vertical cylindrique
sur lequel s’adapte un tronc de cône surmonté
lui-même d’un cylindre muni d’un couvercle
mobile. Ce couvercle est garni intérieurement
d’un rebord cylindrique qui le retient en place.
Une anse en fer s’adapte aux deux parties cylin-
driques de l’ustensile et en permet le manie-
ment.
Le fond de la cruche est garni d’un cercle
en fer qui protège le fond contre les chocs et
contre 1 usure. Cette cruche est généralement
étamée au dedans et au dehors. Il est indispen-
sable de la tenir dans un état de propreté par-
faite si l’on ne veut pas voir le lait « tourner »
et se décomposer. Les laitiers rincent cet
ustensile avec une eau tiède additionnée d’un
peu de b>i-carbonate de soude qui neutralise
les ferments et assure la conservation du lait.
Manière de dessiner.
Tracer l’axe vertical, la ligne de terre et
l’axe horizontal du plan. Dessiner ensuite l’élé-
vation,puis le plan et enfin la coupe (partie
droite de la figure). On remarquera Le mode
d’attache du cylindre et du tronc de cône.
Indiquer les traits forts qui marquent l’om-
bre ; écrire les cotes lisiblement.
ASPIRANTES.
UNE PETITE ÉTAGÈRE.
Description.
Cette étagère se compose de deux planches
verticales dont un angle supérieur a été abattu
et de deux planches horizontales formant rayon.
Une troisième planche horizontale réunit la
partie supérieure des deux montants et permet
de fixer au mur l’étagère.
Perspective à vue.
On tracera la verticale 1.6 qui marque
l’arête la plus proche du spectateur. On com-
parera la hauteur et la longueur de l’étagère
et l’on marquera ces points. On tracera des
fuyantes aux points de fuite par les points 1, a,
6, c.
On élèvera des verticales aux angles de
l’étagère et l'on obtiendra ainsi la figure enve-
loppant le meuble. On tracera; iles fuyantes
marquant les rayons, puis on indiquera les
épaisseurs des planches verticales et horizon-
tales.
Perspective exacte.
Tracer la ligne de base, puis la ligne
d’horizon et marquer le point de vue et les
points de fuite. Elever au point 1, la verticale
1.5 qui marque la hauteur de l’étagère. De ce
point 1 mener des fuyantes aux points de fuite.
229
