1. 4, 2. 3. Réunir, par des droites, les points
a 3, a 2, b 1, b. 4. puis 4. i, 2. 3. Teinter le
fond ou le polygone étoilé.

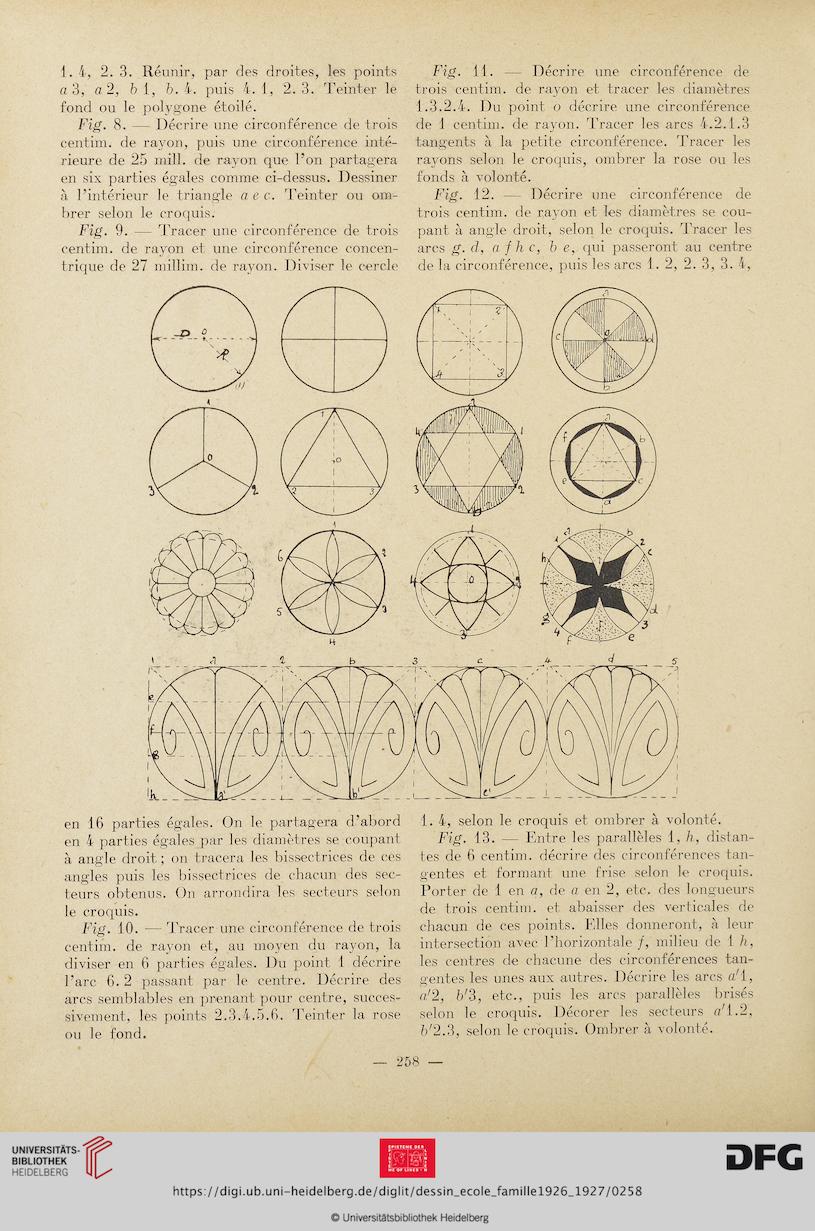

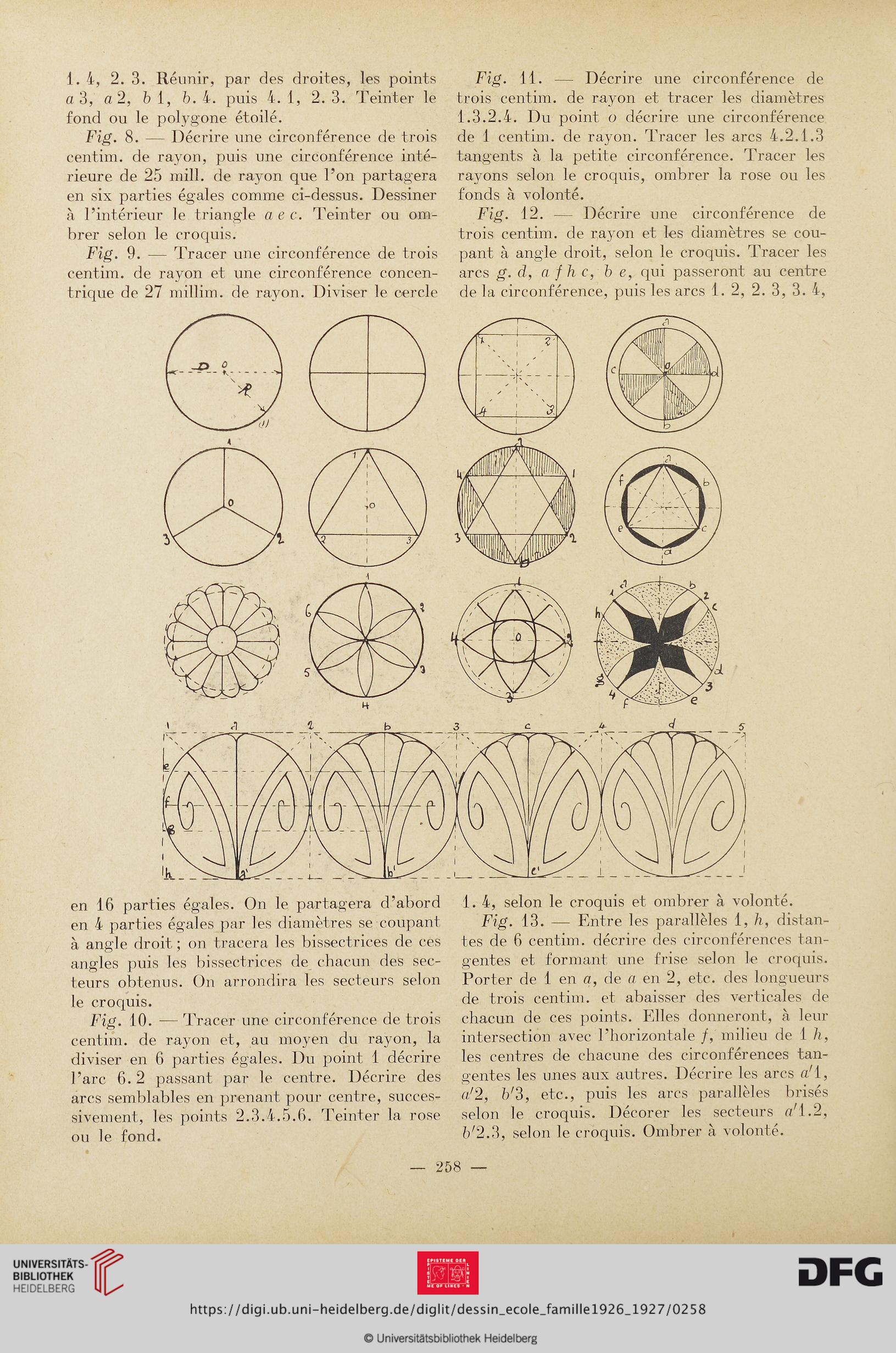

Fig. 8. — Décrire une circonférence de trois
centim. de rayon, puis une circonférence inté-
rieure de 25 mill. de rayon que l’on partagera
en six parties égales comme ci-dessus. Dessiner
à l’intérieur le triangle aec. Teinter ou om-
brer selon le croquis.
Fig. 9. — Tracer une circonférence de trois
centim. de rayon et une circonférence concen-
trique de 27 millim. de rayon. Diviser le cercle
Fig. 11. — Décrire une circonférence de
trois centim. de rayon et tracer les diamètres
1.3.2.4. Du point o décrire une circonférence
de 1 centim. de rayon. Tracer les arcs 4.2.1.3
tangents à la petite circonférence. Tracer les
rayons selon le croquis, ombrer la rose ou les
fonds à volonté.
Fig. 12. — Décrire une circonférence de
trois centim. de rayon et les diamètres se cou-
pant à angle droit, selon le croquis. Tracer les
arcs g. d, a fhc, b e, qui passeront au centre
de la circonférence, puis les arcs 1. 2, 2. 3, 3. 4,
en 16 parties égales. On le partagera d’abord
en 4 parties égales par les diamètres se coupant
à angle droit ; on tracera les bissectrices de ces
angles puis les bissectrices de chacun des sec-
teurs obtenus. On arrondira les secteurs selon
le croquis.
Fig. 10. — Tracer une circonférence de trois
centim. de rayon et, au moyen du rayon, la
diviser en 6 parties égales. Du point 1 décrire
l’arc 6.2 passant par le centre. Décrire des
arcs semblables en prenant pour centre, succes-
sivement, les points 2.3.4.5.6. 'Teinter la rose
ou le fond.
1. 4, selon le croquis et ombrer à volonté.
Fig. 13. — Entre les parallèles 1, h, distan-
tes de 6 centim. décrire des circonférences tan-
gentes et formant une frise selon le croquis.
Porter de 1 en a, de a en 2, etc. des longueurs
de trois centim. et abaisser des verticales de
chacun de ces points. Elles donneront, à leur
intersection avec l'horizontale /, milieu de 1 h,
les centres de chacune des circonférences tan-
gentes les unes aux autres. Décrire les arcs fl/l,
a/2, 7/3, etc., puis les arcs parallèles brisés
selon le croquis. Décorer les secteurs fl/1.2,
7/2.3, selon le croquis. Ombrer à volonté.
258 —
