points de fuite. On trouvera ainsi en x' la hau-
teur de la seconde traverse.
Pour dessiner les contrefiches. — Chercher
le milieu de la traverse et de la planche. On
peut déterminer ce milieu approximativement
en le déplaçant un peu vers le fond ; la pre-
mière moitié, plus proche du spectateur, paraît
plus grande que la seconde. Ou bien on prendra

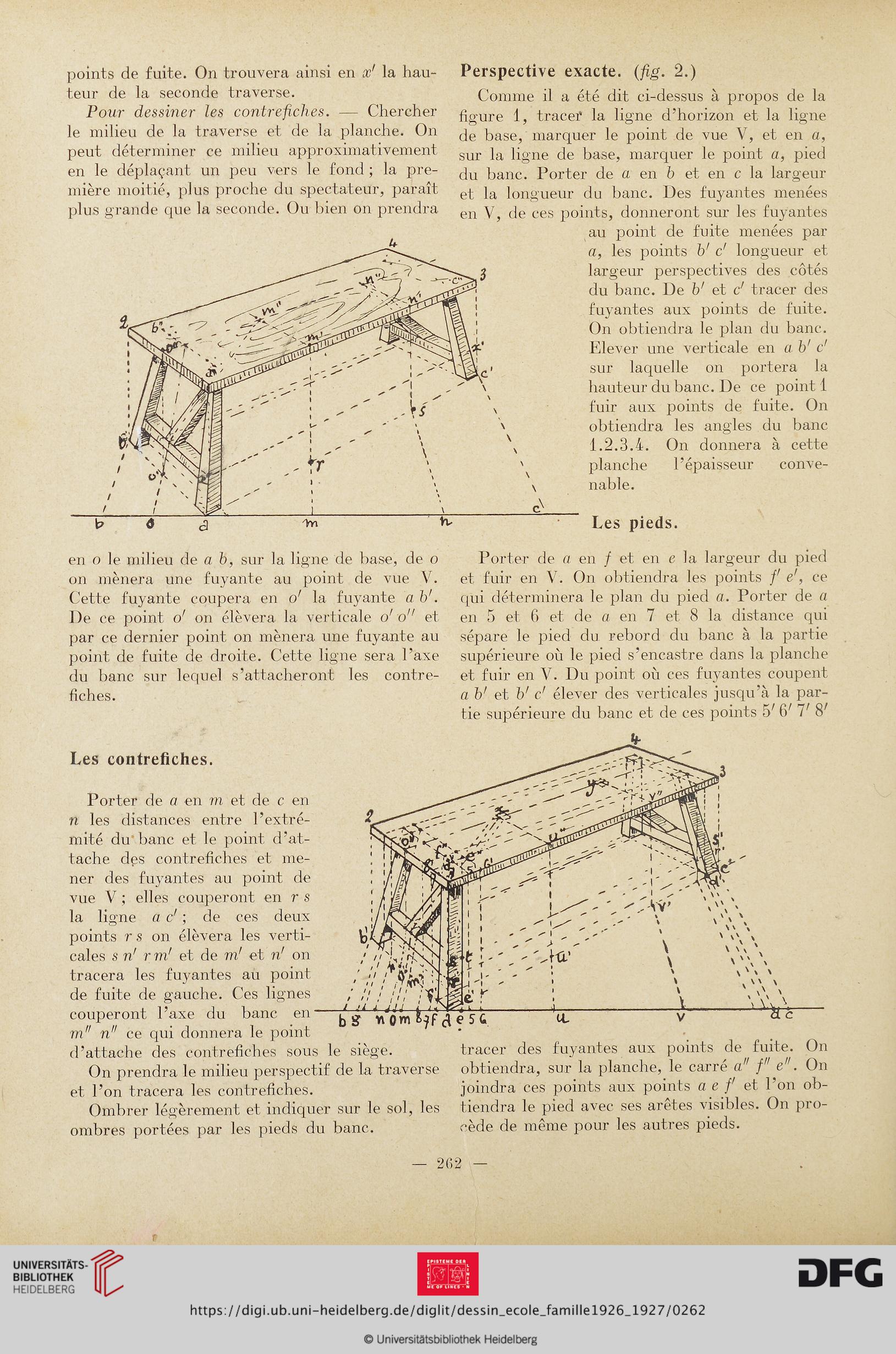

Perspective exacte, (fig. 2.)
Comme il a été dit ci-dessus à propos de la
figure 1, tracer la ligne d’horizon et la ligne
de base, marquer le point de vue V, et en a,
sur la ligne de base, marquer le point a, pied
du banc. Porter de a en b et en c la largeur
et la longueur du banc. Des fuyantes menées
en V, de ces points, donneront sur les fuyantes
au point de fuite menées par
a, les points b' c' longueur et
largeur perspectives des côtés
du banc. De b' et c' tracer des
fuyantes aux points de fuite.
On obtiendra le plan du banc.
Elever une verticale en a b1 c'
sur laquelle on portera la
hauteur du banc. De ce point 1
fuir aux points de fuite. On
obtiendra les angles du banc
1.2.3.4. On donnera à cette
planche l’épaisseur conve-
nable.
A
Les pieds.
en o le milieu de a b, sur la ligne de base, de o
on mènera une fuyante au point de vue V.
Cette fuyante coupera en o' la fuyante a b'.
De ce point o' on élèvera la verticale o' o" et
par ce dernier point on mènera une fuyante au
point de fuite de droite. Cette ligne sera l’axe
du banc sur lequel s’attacheront les contre-
fiches.
Les contrefiches.
Porter de a en m et de c en
n les distances entre l’extré-
mité du banc et le point d’at-
tache des contrefiches et me-
ner des fuyantes au point de
vue V ; elles couperont en r s
la ligne a c' ; de ces deux
points r s on élèvera les verti-
cales s n' r m' et de m' et n' on
tracera les fuyantes au point
de fuite de gauche. Ces lignes
couperont l’axe du banc en
mrl n" ce qui donnera le point
d’attache des contrefiches sous le siège.
On prendra le milieu perspectif de la traverse
et l’on tracera les contrefiches.
Ombrer légèrement et indiquer sur le sol, les
ombres portées par les pieds du banc.
Porter de a en / et en e la largeur du pied
et fuir en V. On obtiendra les points f e’, ce
qui déterminera le plan du pied a. Porter de a
en 5 et G et de a en 7 et 8 la distance qui
sépare le pied du rebord du banc à la partie
supérieure où le pied s’encastre dans la planche
et fuir en V. Du point où ces fuyantes coupent
a b' et b' c' élever des verticales jusqu’à la par-
tie supérieure du banc et de ces points 5r 6' 7' 8'
tracer des fuyantes aux points de fuite. On
obtiendra, sur la planche, le carré a" f e". On
joindra ces points aux points a e f et l’on ob-
tiendra le pied avec ses arêtes visibles. On pro-
cède de même pour les autres pieds.
— 3$ 2
