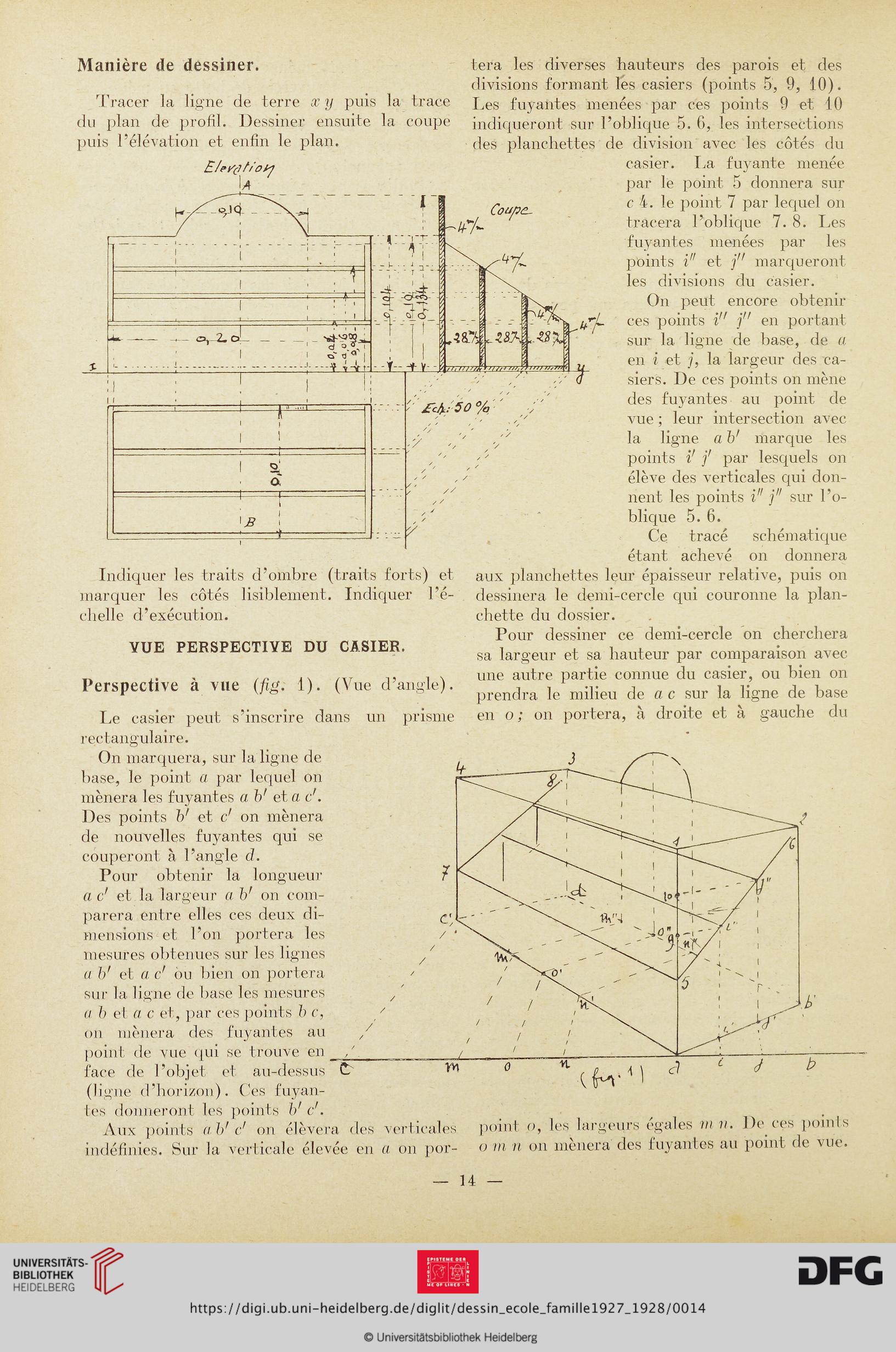

Manière de dessiner.
Tracer la ligne de terre x y puis la trace
du plan de profil. Dessiner ensuite la coupe
puis l’élévation et enfin le plan.
Indiquer les traits d’ombre (traits forts) et
marquer les côtés lisiblement. Indiquer l’é-
chelle d’exécution.
VUE PERSPECTIVE DU CASIER.
Perspective à vue (fig. 1). (Vue d’angle).
Le casier peut s’inscrire dans un prisme
rectangulaire.
On marquera, sur la ligne de
base, le point a par lequel on
mènera les fuyantes a b' et a c'.
Des points b' et c' on mènera
de nouvelles fuyantes qui se
couperont à l’angle d.
Pour obtenir la longueur
a c' et la largeur a b' on com-
parera entre elles ces deux di-
mensions et l’on portera les
mesures obtenues sur les lignes
a b' et a c1 ou bien on portera
sur la ligne de base les mesures
a b et a c et, par ces points b c,
on mènera des fuyantes au
point de vue qui se trouve en
face de l’objet et au-dessus
(ligne d’horizon). Ces fuyan-
tes donneront les points b' c'.
Aux points a b1 c1 on élèvera des verticales
indéfinies. Sur la verticale élevée en a on por-
tera les diverses hauteurs des parois et des
divisions formant les casiers (points 5, 9, 10).
Les fuyantes menées par ces points 9 et 10
indiqueront sur l’oblique 5. G, les intersections
des planchettes de division avec les côtés du
casier. La fuyante menée
par le point 5 donnera sur
c 4. le point 7 par lequel on
tracera l’oblique 7. 8. Les
fuyantes menées par les
points i" et j" marqueront
les divisions du casier.
On peut encore obtenir
ces points i" j" en portant
sur la ligne de base, de a
en i et j, la largeur des ca-
siers. De ces points on mène
des fuyantes au point de
vue ; leur intersection avec
la ligne a b' marque les
points ir f par lesquels on
élève des verticales qui don-
nent les points i" j" sur l’o-
blique 5. 6.
Ce tracé schématique
étant achevé on donnera
aux planchettes leur épaisseur relative, puis on
dessinera le demi-cercle qui couronne la plan-
chette du dossier.
Pour dessiner ce demi-cercle on cherchera
sa largeur et sa hauteur par comparaison avec
une autre partie connue du casier, ou bien on
prendra le milieu de a c sur la ligne de base
en o; on portera, à droite et à gauche du
point o, les largeurs égales >n v. De ces points
o in il on mènera des fuyantes au point de vue.
14
