Leur intersection avec la base du casier don-
nera les points m' o' n' par lesquels on mènera
les fuyantes qui couperont le dossier, à sa base,
en m" o" n". De ces points on élèvera des
verticales qui donneront la naissance de la
courbe du demi-cercle. On obtiendra sa hau-
teur en la comparant à l’une des mesures
connues.
On ombrera légèrement les parois opposées
à la lumière et l’on marquera l’ombre portée
sur le plan horizontal cpii supporte le casier.

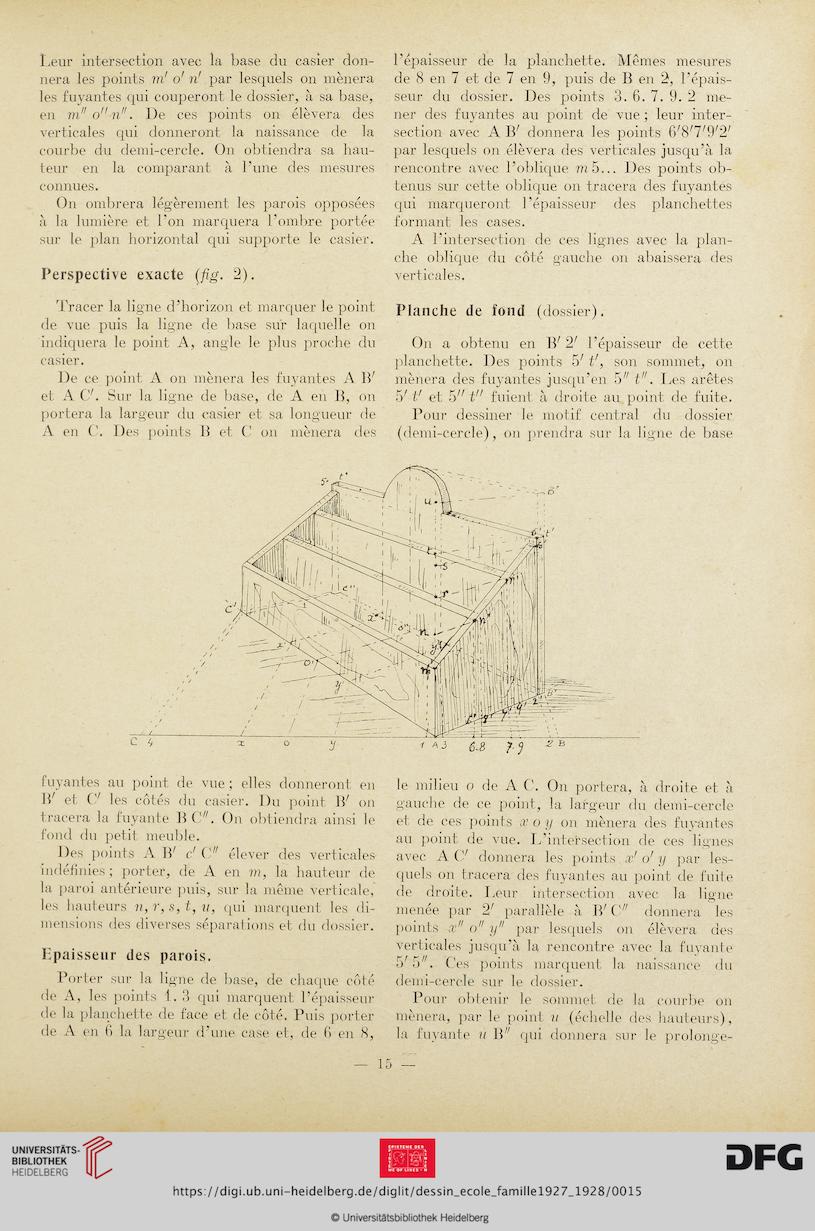

Perspective exacte {fig. 2).
Tracer la ligne d’horizon et marquer le point
de vue puis la ligne de base sur laquelle on
indiquera le point A, angle le plus proche du
casier.
De ce point A on mènera les fuyantes A IV
et A O. Sur la ligne de base, de A en 11, on
portera la largeur du casier et sa longueur de
A en C. Des points 11 et C on mènera des
l’épaisseur de la planchette. Mêmes mesures
de 8 en 7 et de 7 en 9, puis de 11 en 2, l'épais-
seur du dossier. Des points 3. 6. 7. 9. 2 me-
ner des fuyantes au point de vue ; leur inter-
section avec A IV donnera les points W$'T9'2'
par lesquels on élèvera des verticales jusqu’à la
rencontre avec l’oblique mh... Des points ob-
tenus sur cette oblique on tracera des fuyantes
qui marqueront l’épaisseur des planchettes
formant les cases.
A l’intersection de ces lignes avec la plan-
che oblique du côté gauche on abaissera des
verticales.
Planche de fond (dossier).
On a obtenu en B' 2! l’épaisseur de cette
planchette. Des points TV t', son sommet, on
mènera des fuyantes jusqu’en 5// t". Les arêtes
5' t1 et 5//1" fuient à droite au point de fuite.
Pour dessiner le motif central du dossier
(demi-cercle), on prendra sur la ligne de base
fuyantes au point de vue ; elles donneront en
IV et C les côtés du casier. Du point IV on
tracera la fuyante B C". On obtiendra ainsi le
fond du petit meuble.
Des points A IV c! C" élever des verticales
indéfinies; porter, de A en m, la hauteur de
la paroi antérieure puis, sur la même verticale,
les hauteurs n,r,s,t, u, qui marquent les di-
mensions des diverses séparations et du dossier.
Epaisseur des parois.
Porter sur la ligne de base, de chaque côté
de A, les points 1. 3 qui marquent l’épaisseur
de la planchette de face et de côté. Puis porter
de A en 6 la largeur d’une case et, de fi en 8,
le milieu o de A (’. On portera, à droite et à
gauche de ce point, la largeur du demi-cercle
et de ces points x o y on mènera des fuyantes
au point de vue. L’intersection de ces lignes
avec A C' donnera les points x1 o' y par les-
quels on tracera des fuyantes au point de fuite
de droite. Leur intersection avec la ligne
menée par 2' parallèle à IV C// donnera les
points x" o11 y" par lesquels on élèvera des
verticales jusqu’à la rencontre avec la fuyante
WW. Ces points marquent la naissance du
demi-cercle sur le dossier.
Pour obtenir le sommet de la courbe on
mènera, par le point u (échelle des hauteurs),
la fuyante u B" qui donnera sur le prolonge-
15
