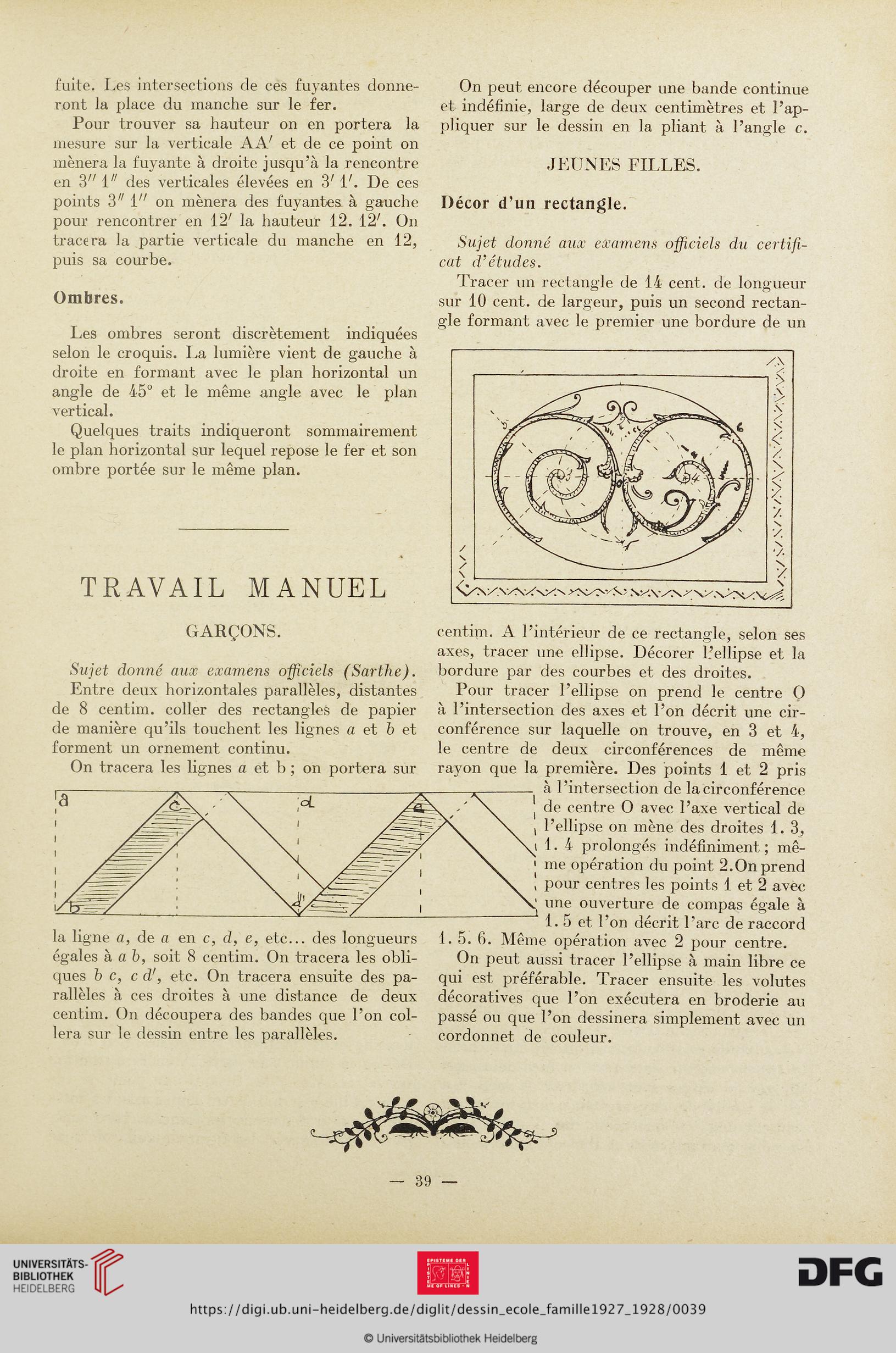

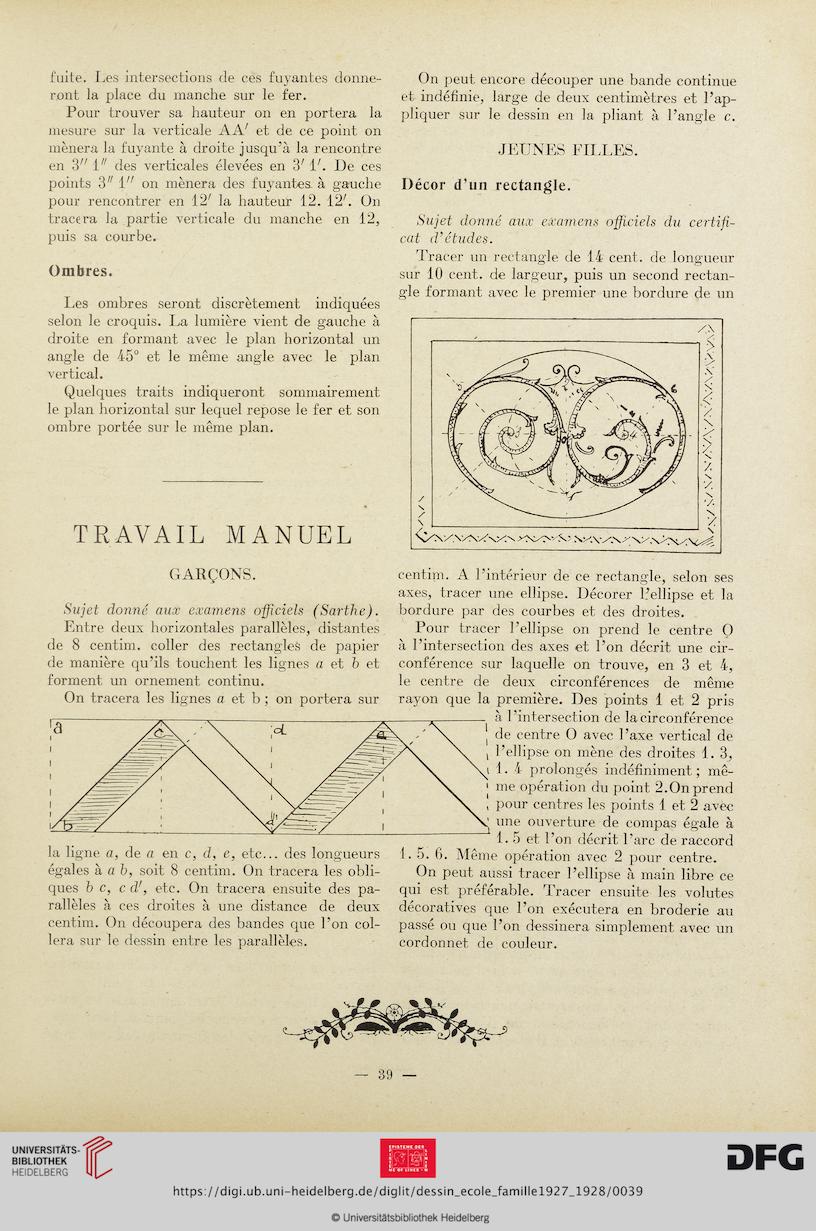

fuite. Les intersections de ces fuyantes donne-
ront la place du manche sur le fer.
Pour trouver sa hauteur on en portera la
mesure sur la verticale AA' et de ce point on
mènera la fuyante à droite jusqu’à la rencontre
en 3" i" des verticales élevées en 3' P. De ces
points 3ff i" on mènera des fuyantes à gauche
pour rencontrer en Ï2' la hauteur 12. 12'. On
tracera la partie verticale du manche en 12,
puis sa courbe.
Ombres.
Les ombres seront discrètement indiquées
selon le croquis. La lumière vient de gauche à
droite en formant avec le plan horizontal un
angle de 45° et le même angle avec le plan
vertical.
Quelques traits indiqueront sommairement
le plan horizontal sur lequel repose le fer et son
ombre portée sur le même plan.
TRAVAIL MANUEL
On peut encore découper une bande continue
et indéfinie, large de deux centimètres et l’ap-
pliquer sur le dessin en la pliant à l’angle c.
JEUNES FILLES.
Décor d’un rectangle.
Sujet donné aux examens officiels du certifi-
cat d’études.
Tracer un rectangle de 14 cent, de longueur
sur 10 cent, de largeur, puis un second rectan-
gle formant avec le premier une bordure de un
GARÇONS.
Sujet donné aux examens officiels (Sartlxe).
Entre deux horizontales parallèles, distantes
de 8 centim. coller des rectangles de papier
de manière qu’ils touchent les lignes a et h et
forment un ornement continu.
On tracera les lignes a et b ; on portera sur
la ligne a, de a en c, d, e, etc... des longueurs
égales h a b, soit 8 centim. On tracera les obli-
ques b c, c d', etc. On tracera ensuite des pa-
rallèles à ces droites à une distance de deux
centim. On découpera des bandes que l’on col-
lera sur le dessin entre les parallèles.
centim. A l’intérieur de ce rectangle, selon ses
axes, tracer une ellipse. Décorer l’ellipse et la
bordure par des courbes et des droites.
Pour tracer l’ellipse on prend le centre O
à l’intersection des axes et l’on décrit une cir-
conférence sur laquelle on trouve, en 3 et 4,
le centre de deux circonférences de même
rayon que la première. Des points 1 et 2 pris
à l’intersection de la circonférence
de centre O avec l’axe vertical de
i l’ellipse on mène des droites 1. 3,
t 1. 4 prolongés indéfiniment; mê-
me opération du point 2.On prend
1 pour centres les points 1 et 2 avec
^ une ouverture de compas égale à
1. 5 et l’on décrit l’arc de raccord
1. 5. 6. Même opération avec 2 pour centre.
On peut aussi tracer l’ellipse à main libre ce
qui est préférable. Tracer ensuite les volutes
décoratives que l’on exécutera en broderie au
passé ou que l’on dessinera simplement avec un
cordonnet de couleur.
39 —
