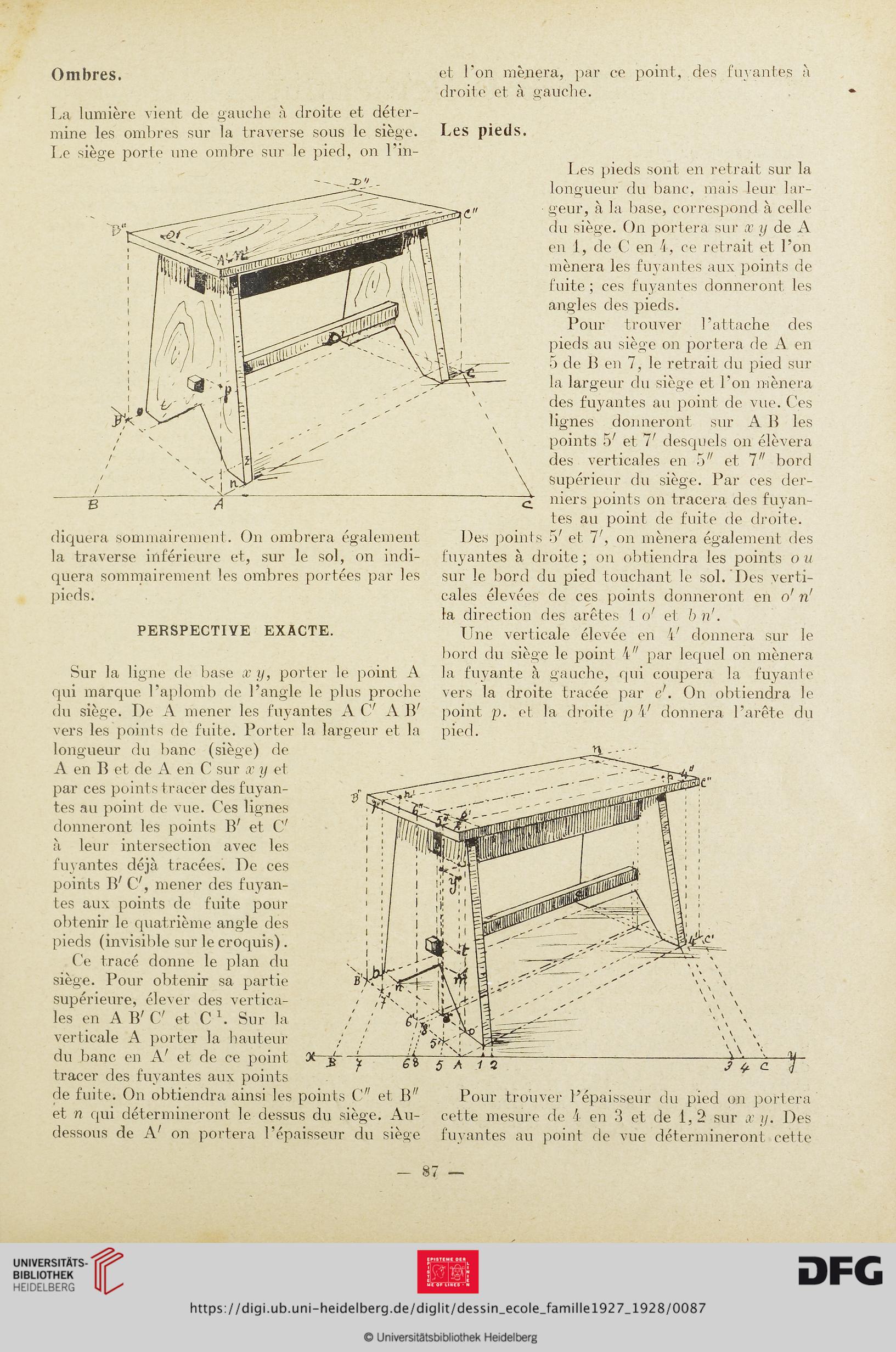

Ombres.
La lumière vient de gauche à droite et déter-
mine les ombres sur la traverse sous le siège.
Le siège porte une ombre sur le pied, on l’in-
AB7
la largeur et la
diquera sommairement. On ombrera également
la traverse inférieure et, sur le sol, on indi-
quera sommairement les ombres portées par les
pieds.
PERSPECTIVE EXACTE.
Sur la ligne de base x y, porter le point A
qui marque l’aplomb de l’angle le plus proche
du siège. De A mener les fuyantes A C7
vers les points de fuite. Porter
longueur du banc (siège) de
A en B et de A en C sur x y et
par ces points tracer des fuyan-
tes au point de vue. Ces lignes
donneront les points B7 et C7
à leur intersection avec les
fmantes déjà tracées. De ces
points B' C7, mener des fuyan-
tes aux points de fuite pour
obtenir le quatrième angle des
pieds (invisible sur le croquis) .
Ce tracé donne le plan du
siège. Pour obtenir sa partie
supérieure, élever des vertica-
les en A B' C' et C1. Sur la
verticale A porter la hauteur
du banc en A' et de ce point
tracer des fuyantes aux points
et l'on mènera, par ce point, des fuyantes à
droite et à gauche.
Les pieds.
Les pieds sont en retrait sur la
longueur du banc, mais leur lar-
geur, à la base, correspond à celle
du siège. On portera sur x y de A
en i, de C en 4, ce retrait et l’on
mènera les fuyantes aux points de
fuite ; ces fuyantes donneront les
angles des pieds.
Pour trouver l’attache des
pieds, au siège on portera de A en
5 de B en 7, le retrait du pied sur
la largeur du siège et l'on mènera
des fuyantes au point de vue. Ces
lignes donneront sur A B les
points 57 et 77 desquels on élèvera
des verticales en 577 et 777 bord
supérieur du siège. Par ces der-
niers points on tracera des fuyan-
tes au point de fuite de droite.
Des points 57 et 77, on mènera également des
fuyantes à droite ; on obtiendra les points o u
sur le bord du pied touchant le sol. Des verti-
cales élevées de ces points donneront en o7 n'
la direction des arêtes l o7 et b n'.
Une verticale élevée en 47 donnera sur le
bord du siège le point 477 par lequel on mènera
la fuyante à gauche, qui coupera la fuyante
vers la droite tracée par e'. On obtiendra le
point p. et la droite p 47 donnera l’arête du
pied.
de fuite. On obtiendra ainsi les points C77 et B77
et n qui détermineront le dessus du siège. Au-
dessous de A7 on portera l’épaisseur du siège
’ t c T
Pour trouver l’épaisseur du pied on portera
cette mesure de 4 en 3 et de 1,2 sur x y\ Des
fu vantes au point de vue détermineront cette
