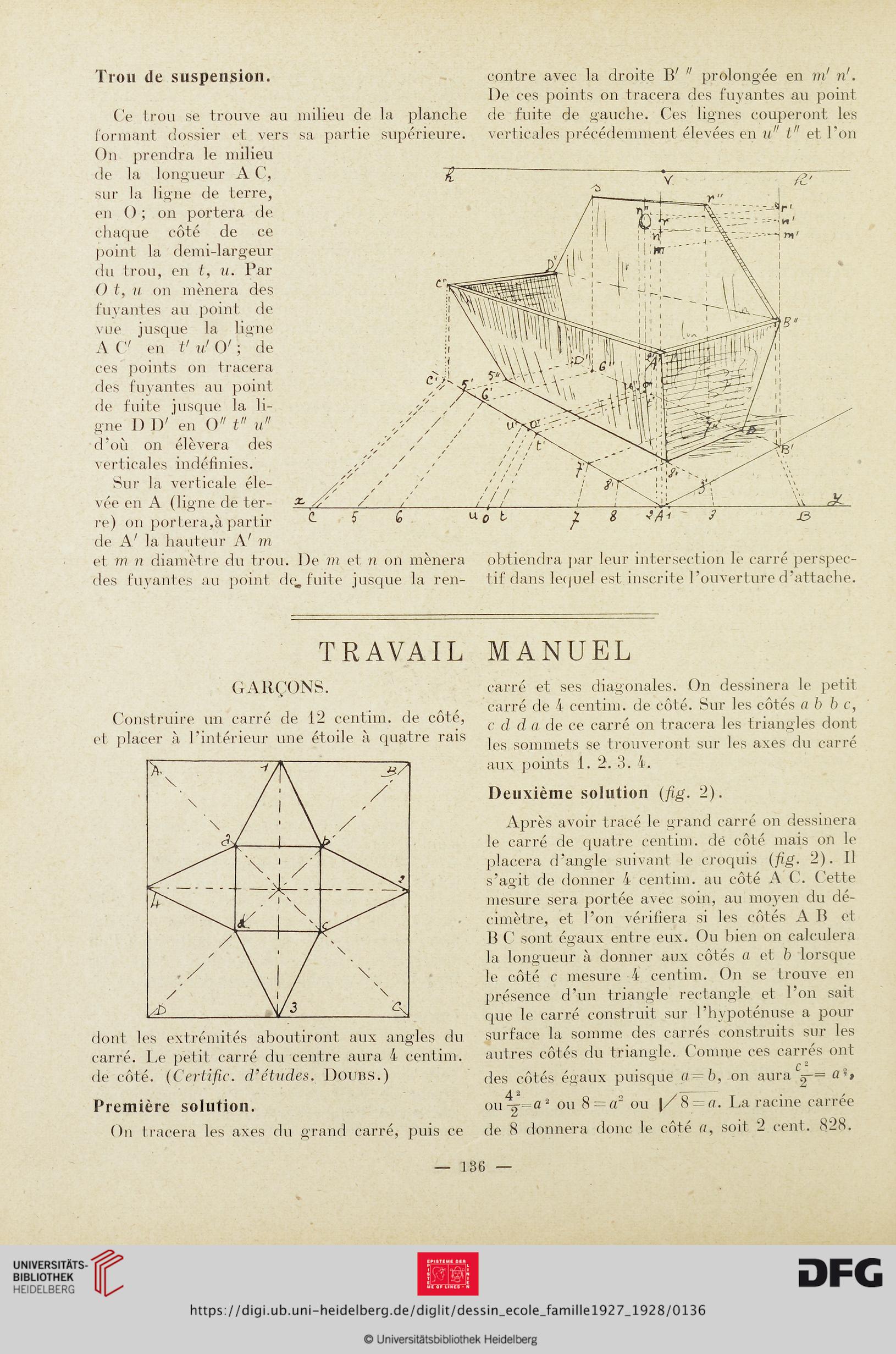

Trou de suspension.
Ce trou se trouve au milieu de la planche
formant dossier et vers sa partie supérieure.
On prendra le milieu
de la longueur A C,
sur la ligne de terre,
en O ; on portera de
chaque côté de ce
point la demi-largeur
du trou, en t, u. Par
O /, u ou mènera des
fuyantes au point de
vue jusque la ligne
A C' en t' u' O' ; de
ces points on tracera
des fuyantes au point
de fuite jusque la li-
gne 1)1)' en O" t" u"
d’où on élèvera des
verticales indéfinies.
Sur la verticale éle-
vée en A (ligne de ter-
re) on portera,à partir
de A' la hauteur A' m
et m n diamètre du trou. De m et n on mènera
des fuyantes au point de. fuite jusque la ren-
contre avec la droite B' " prolongée en m1 n'.
De ces points on tracera des fuyantes au point
de fuite de gauche. Ces lignes couperont les
verticales précédemment élevées en u" t11 et l’on
obtiendra par leur intersection le carré perspec-
tif dans lequel est inscrite l’ouverture d’attache.
TRAVAIL MANUEL
GARÇONS.
Construire un carré de 12 centim. de côté,
et placer à l’intérieur une étoile à quatre rais
dont les extrémités aboutiront aux angles du
carré. Le petit carré du centre aura 4 centim.
de côté. (Certifie. dfétudes. Doubs.)
Première solution.
On tracera les axes du grand carré, puis ce
carré et ses diagonales. On dessinera le petit
carré de 4 centim. de côté. Sur les côtés a b b c,
c d d a de ce carré on tracera les triangles dont
les sommets se trouveront sur les axes du carré
aux points 1. 2. 3. 4.
Deuxième solution (fig. 2).
Après avoir tracé le grand carré on dessinera
le carré de quatre centim. dë côté mais on le
placera d’angle suivant le croquis (fig. 2). Il
s’agit de donner 4 centim. au côté A C. Cette
mesure sera portée avec soin, au moyen du dé-
cimètre, et l’on vérifiera si les côtés A B et
B C' sont égaux entre eux. Ou bien on calculera
la longueur à donner aux côtés a et b lorsque
le côté c mesure 4 centim. On se trouve en
présence d’un triangle rectangle et l’on sait
que le carré construit sur l’hypoténuse a pour
surface la somme des carrés construits sur les
autres côtés du triangle. Comme ces carrés ont
C 2
des côtés égaux puisque o = b, on aura g~= ci%»
ou^=û2 ou 8 = a2 ou |/ 8 = a. La racine carrée
de 8 donnera donc le côté a, soit 2 cent. 828.
— 136
