Brevet élémentaire
ASPIRANTS.

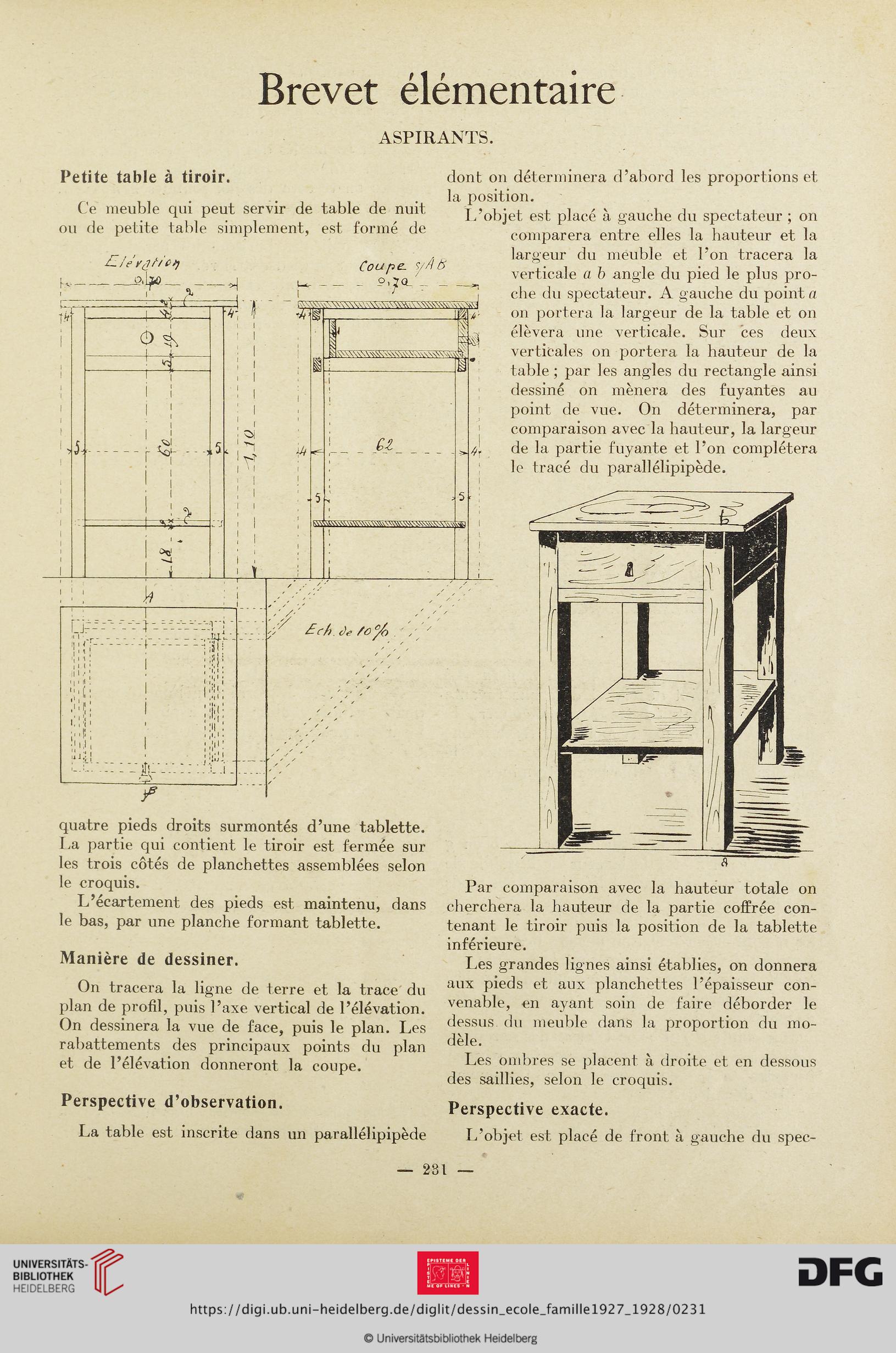

Petite table à tiroir.
Ce meuble qui peut servir de table de nuit
ou de petite table simplement, est formé de
£L/e V() fi
_£.1^0_
t/r
dz
Coupe, y/l b
_ p,^cl'_ _
0 sk
Ai
<o
4
^1
□-
b;; !
sTî-
QZ
£ ch Ce Co^/t
f
quatre pieds droits surmontés d’une tablette.
La partie qui contient le tiroir est fermée sur
les trois côtés de planchettes assemblées selon
le croquis.
L’écartement des pieds est maintenu, dans
le bas, par une planche formant tablette.
Manière de dessiner.
On tracera la ligne de terre et la trace du
plan de profil, puis l’axe vertical de l’élévation.
On dessinera la vue de face, puis le plan. Les
rabattements des principaux points du plan
et de l’élévation donneront la coupe.
Perspective d’observation.
La table est inscrite dans un parallélipipède
dont on déterminera d’abord les proportions et
la position.
L’objet, est placé à gauche du spectateur ; on
comparera entre elles la hauteur et la
largeur du meuble et l’on tracera la
verticale a b angle du pied le plus pro-
che du spectateur. A gauche du point a
on portera la largeur de la table et on
élèvera une verticale. Sur ces deux
verticales on portera la hauteur de la
table ; par les angles du rectangle ainsi
dessiné on mènera des fuyantes au
point de vue. On déterminera, par
comparaison avec la hauteur, la largeur
de la partie fuyante et l’on complétera
le tracé du parallélipipède.
Par comparaison avec la hauteur totale on
cherchera la hauteur de la partie coffrée con-
tenant le tiroir puis la position de la tablette
inférieure.
Les grandes lignes ainsi établies, on donnera
aux pieds et aux planchettes l’épaisseur con-
venable, en ayant soin de faire déborder le
dessus du meuble dans la proportion du mo-
dèle.
Les ombres se placent à droite et en dessous
des saillies, selon le croquis.
Perspective exacte.
I/’objet est placé de front à gauche du spec-
— 231
