roauis

industriel

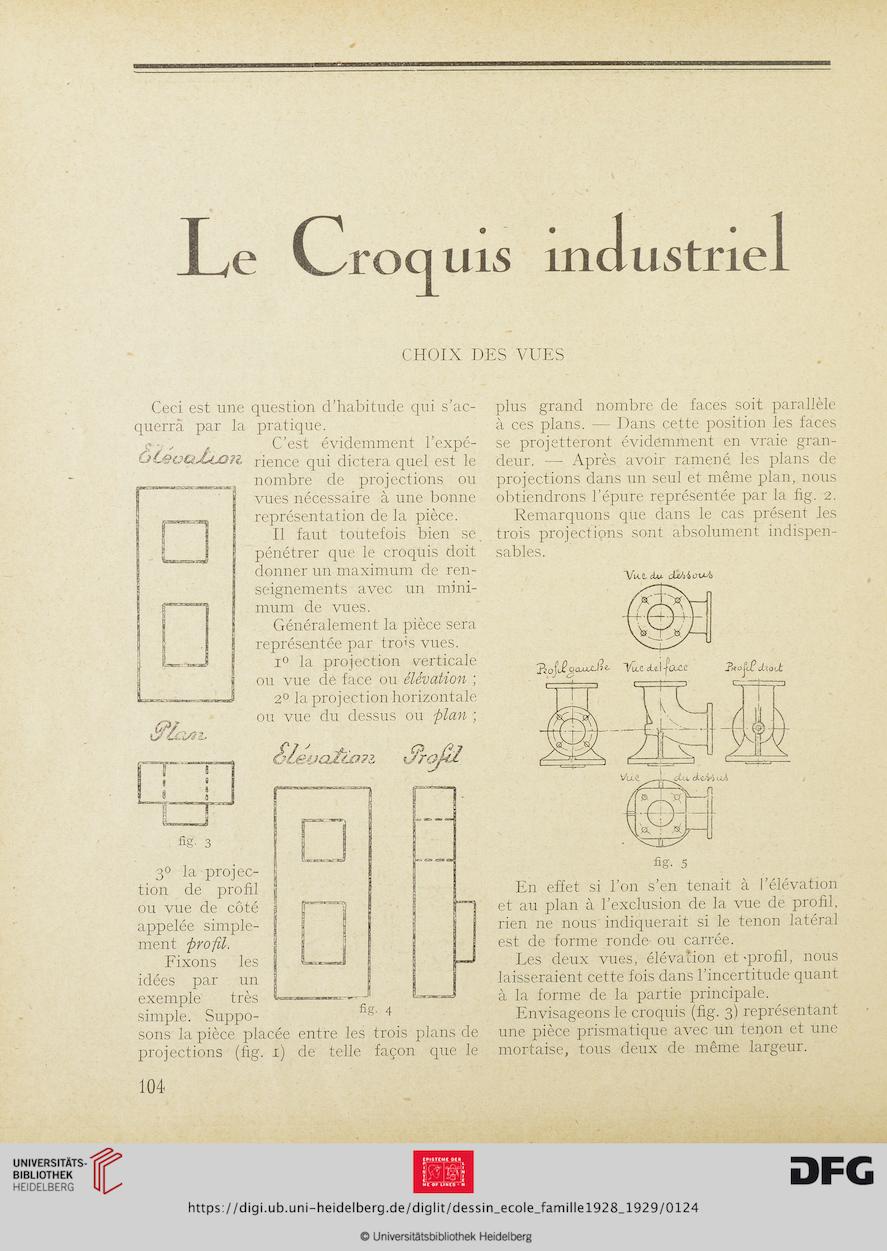

CHOIX DES VUES

Ceci est une question d’habitude qui s'ac-
querra par la pratique,
c -■.. , C’est évidemment l’expé-
(jÜ9oqJaj2?z rience qui dictera quel est le
nombre de projections ou
vues nécessaire à une bonne
représentation de la pièce.
Il faut toutefois bien se
pénétrer que le croquis doit
donner un maximum de ren-
seignements avec un mini-
mum de vues.
Généralement la pièce sera
représentée par trots vues.
i° la projection verticale
ou vue de face ou élévation ;
2° la projection horizontale
ou vue du dessus ou 'plan •;


C?r,

^3



Profil

fig- 3
3° la projec-
tion de profil
ou vue de côté
appelée simple-
ment profil.
Fixons les
idées par un
exemple' très
simple. Suppo-

[Ej
!
“--“j
ij
——
| jfï- ■ ' 1
U

fig. 4

sons la pièce placée entre les trois plans de
projections (fig. i) de telle façon que le

plus grand nombre de faces soit parallèle
à ces plans. — Dans cette position les faces
se projetteront évidemment en vraie gran-
deur. — Après avoir ramené les plans de
projections dans un seul et même plan, nous
obtiendrons l’épure représentée par la fig. 2.
Remarquons que dans le cas présent les
trois projections sont absolument indispen-
sables.



3 ofdCouDE Yu.e d.t\jixce J’rtojlô cLxo'J:


En effet si l’on s’en tenait à l’élévation
et au plan à l’exclusion de la vue de profil,
rien ne nous indiquerait si le tenon latéral
est de forme ronde ou carrée.
Les deux vues, élévation et-profil, nous
laisseraient cette fois dans l’incertitude quant
à la forme de la partie principale.
Envisageons le croquis (fig. 3) représentant
une pièce prismatique avec un tenon et une
mortaise, tous deux de même largeur.
