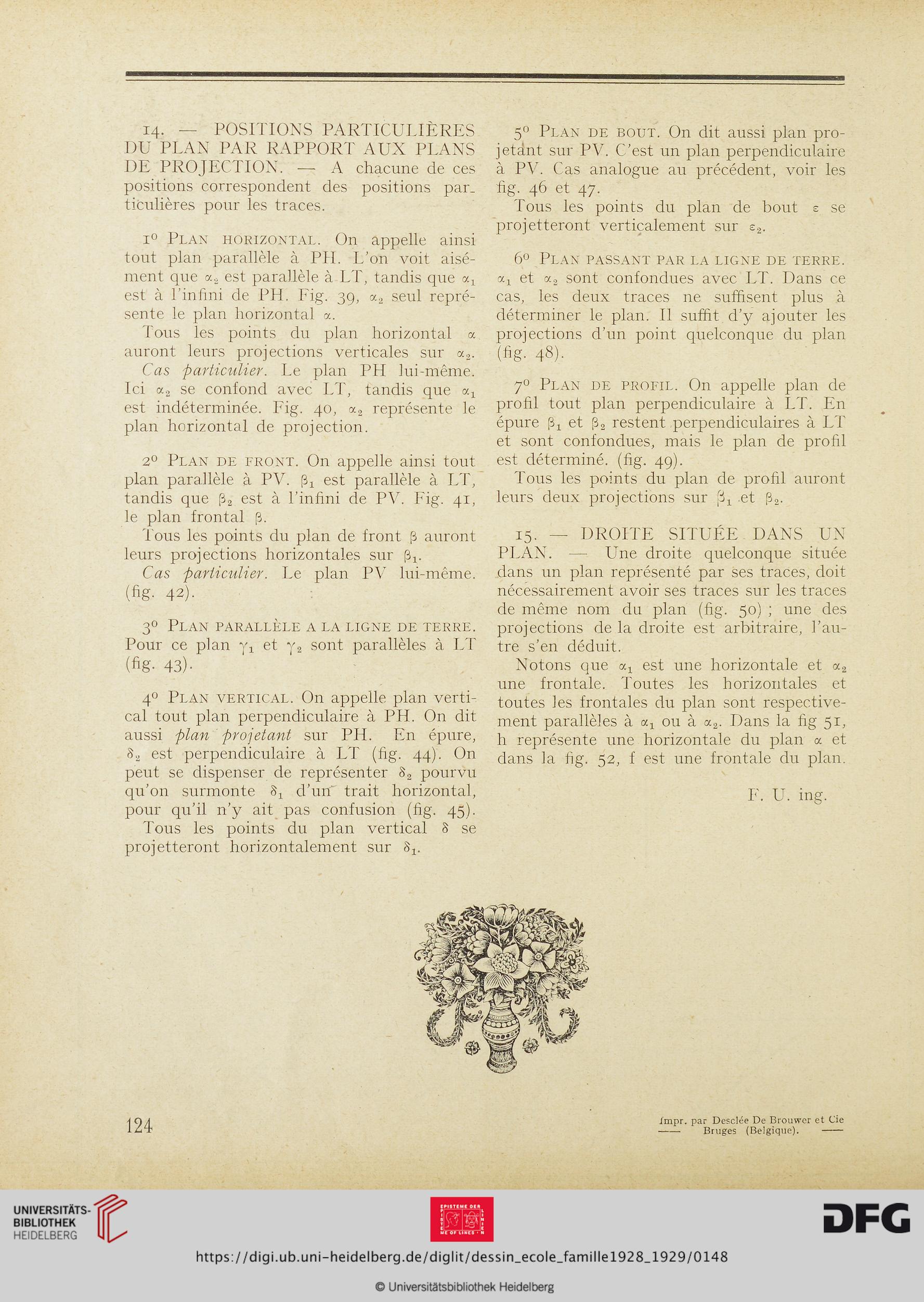

14- — POSITIONS PARTICULIÈRES
DU PLAN PAR RAPPORT AUX PLANS
DE PROJECTION. — A chacune de ces
positions correspondent des positions par-
ticulières pour les traces.
i° Plan horizontal. On appelle ainsi
tout plan parallèle à PPL L’on voit aisé-
ment que a2 est parallèle à LT, tandis que ax
est à l’infini de PH. Fig. 39, a2 seul repré-
sente le plan horizontal a.
Tous les points du plan horizontal a
auront leurs projections verticales sur a2.
Cas particulier. Le plan PH lui-même.
Ici a2 se confond avec LT, tandis que ax
est indéterminée. Fig. 40, a2 représente le
plan horizontal de projection.
20 Plan de front. On appelle ainsi tout
plan parallèle à PV. ffi est parallèle à LT,
tandis que p2 est à l’infini de PV. Fig. 41,
le plan frontal p.
Tous les points du plan de front p auront
leurs projections horizontales sur ffi.
Cas particulier. Le plan PV lui-même,
(hg. 42).
30 Plan parallèle a la ligne de terre.
Pour ce plan yx et y2 sont parallèles à LT
(fig- 43)-
40 Plan vertical. On appelle plan verti-
cal tout plan perpendiculaire à PH. On dit
aussi plan projetant sur PH. En épure,
82 est perpendiculaire à LT (hg. 44). On
peut se dispenser de représenter 82 pourvu
qu’on surmonte 8X cl’uiT trait horizontal,
pour qu’il n’y ait pas confusion (hg. 45).
Tous les points du plan vertical 8 se
projetteront horizontalement sur St.
50 Plan de bout. On dit aussi plan pro-
jetant sur PV. C’est un plan perpendiculaire
à PV. Cas analogue au précédent, voir les
hg- 46 et 47.
Tous les points du plan de bout s se
projetteront verticalement sur e2.
6° Plan passant par la ligne de terre.
cc1 et oc2 sont confondues avec LT. Dans ce
cas, les deux traces ne suffisent plus à
déterminer le plan. Il suffit d’y ajouter les
projections d’un point quelconque du plan
(hg. 48).
70 Plan de profil. On appelle plan de
prohl tout plan perpendiculaire à LT. En
épure ffi et (32 restent perpendiculaires à LT
et sont confondues, mais le plan de prohl
est déterminé, (hg. 49).
Tous les points du plan de prohl auront
leurs deux projections sur (U et p2.
t5. — DROITE SITUÉE DANS UN
PLAN. — Une droite quelconque située
dans un plan représenté par ses traces, doit
nécessairement avoir ses traces sur les traces
de même nom du plan (hg. 50) ; une des
projections de la droite est arbitraire, l’au-
tre s’en déduit.
Notons que 04 est une horizontale et a2
une frontale. Toutes les horizontales et
toutes les frontales du plan sont respective-
ment parallèles à ocx ou à a2. Dans la hg 51,
h représente une horizontale du plan a et
dans la hg. 52, f est une frontale du plan.
F. U. ing.
124
Jmpr. par Desclée De Brouwer et Cie
-Bruges (Belgique). -
