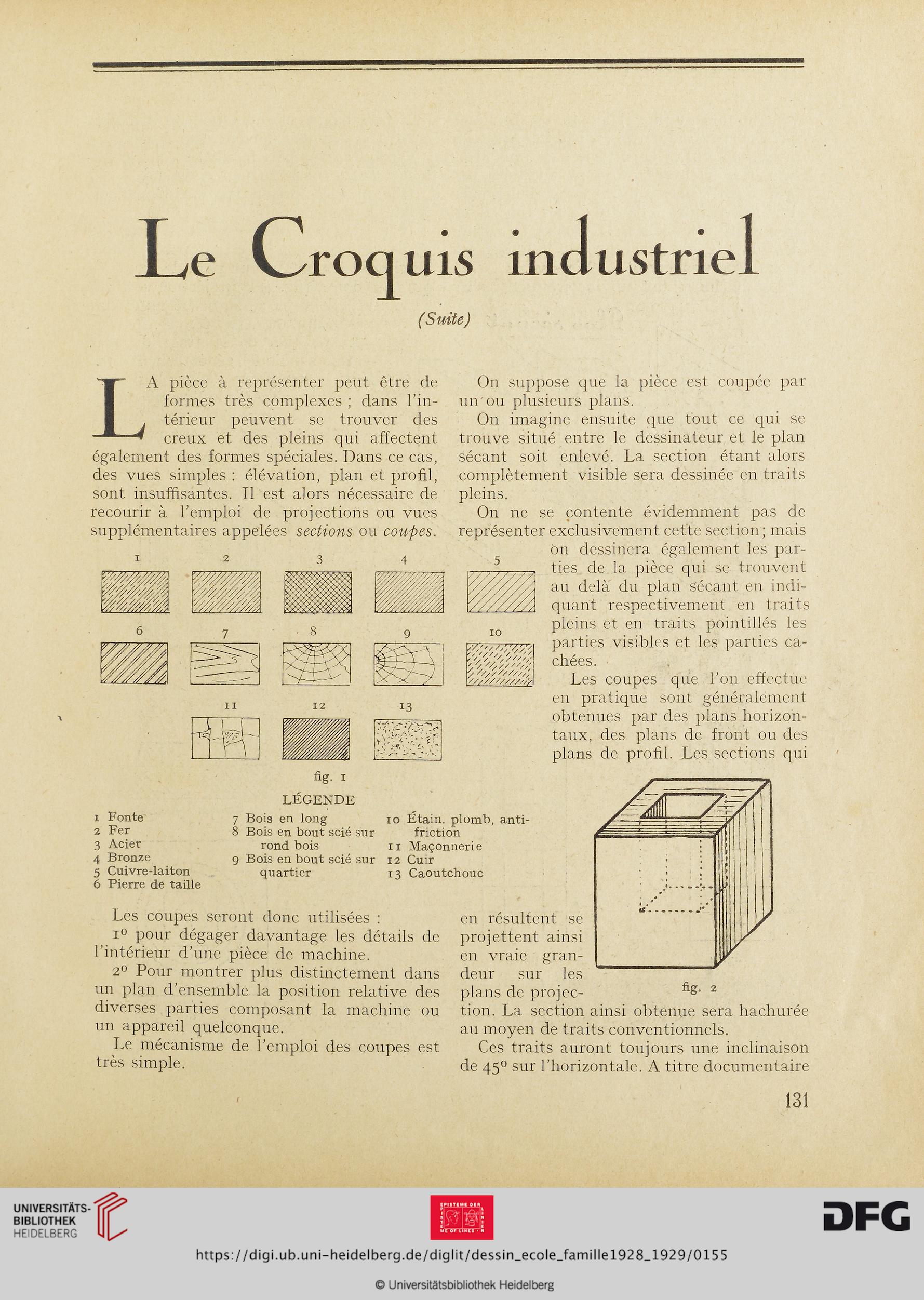

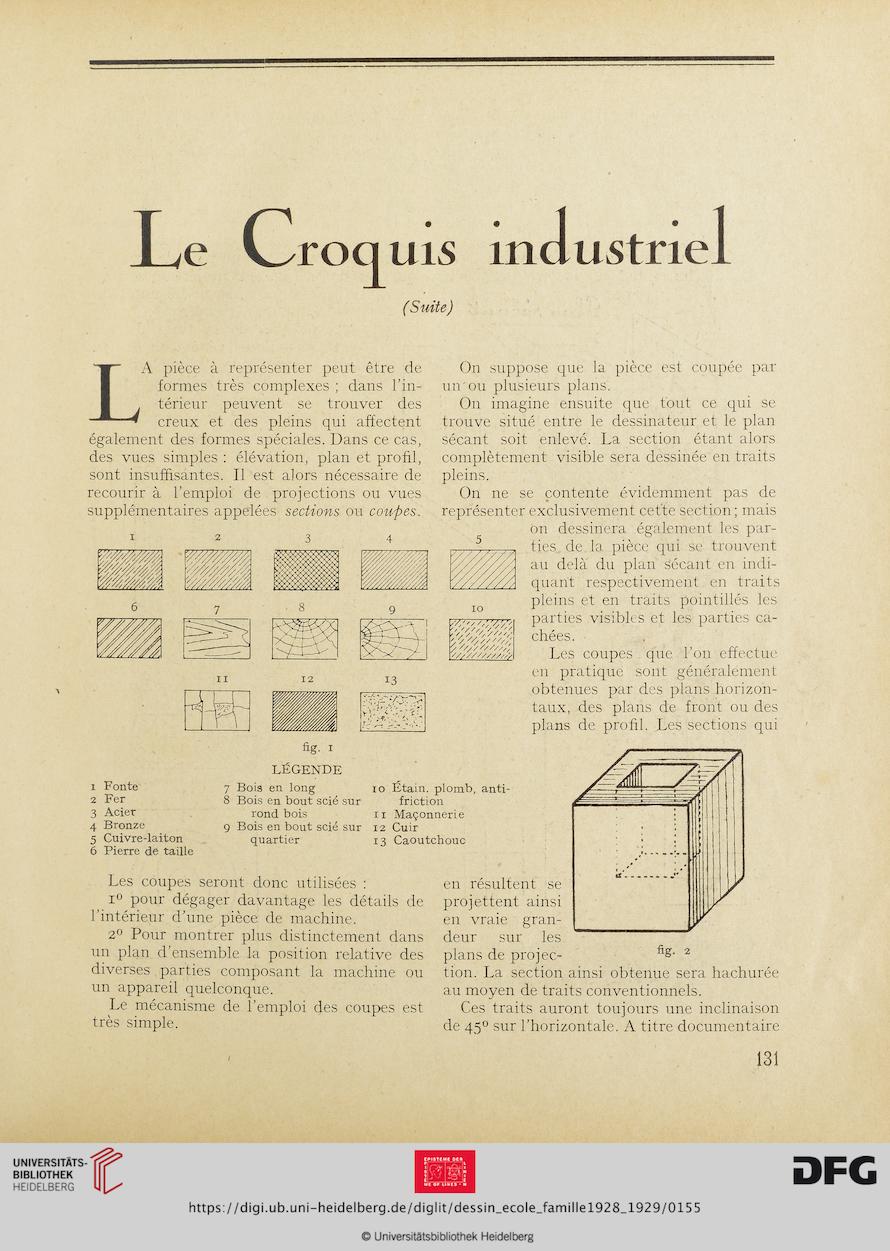

Le C
roqui5
15 industriel
(Suite)
LA pièce à représenter peut être de
formes très complexes ; dans l’in-
térieur peuvent se trouver des
creux et des pleins qui affectent
également des formes spéciales. Dans ce cas,
des vues simples : élévation, plan et profil,
sont insuffisantes. Il est alors nécessaire de
recourir à l’emploi de projections ou vues
supplémentaires appelées sections ou coupes.
1234
glfS®
WwM
Élllll
6
7
• 8
9
wm
11 12 13
On suppose que la pièce est coupée par
un'ou plusieurs plans.
On imagine ensuite que tout ce qui se
trouve situé entre le dessinateur et le plan
sécant soit enlevé. La section étant alors
complètement visible sera dessinée en traits
pleins.
On ne se contente évidemment pas de
représenter exclusivement cette section; mais
on dessinera également les par-
ties de la pièce qui se trouvent
au delà du plan sécant en indi-
quant respectivement en traits
pleins et en traits pointillés les
parties visibles et les parties ca-
chées.
Les coupes que l’on effectue
en pratique sont généralement
obtenues par des plans horizon-
taux, des plans de front ou des
plans de profil. Les sections qui
-yyy
//y/
#
m
S'//////'"/
y -V//S/////,
//y//'///////
fig. I
LÉGENDE
7 Bois en long
8 Bois en bout scié sur
rond bois
9 Bois en bout scié sur
quartier
10 Étain, plomb, anti-
friction
11 Maçonnerie
12 Cuir
13 Caoutchouc
1 Fonte
2 Fer
3 Acier
4 Bronze
5 Cuivre-laiton
6 Pierre de taille
Les coupes seront donc utilisées :
i° pour dégager davantage les détails de
l’intérieur d’une pièce de machine.
2° Pour montrer plus distinctement dans
un plan d’ensemble la position relative des
diverses parties composant la machine ou
un appareil quelconque.
Le mécanisme de l’emploi des coupes est
très simple.
en résultent se
projettent ainsi
en vraie gran-
deur sur les
plans de projec-
tion. La section ainsi obtenue sera hachurée
au moyen de traits conventionnels.
Ces traits auront toujours une inclinaison
de 450 sur l’horizontale. A titre documentaire
131
