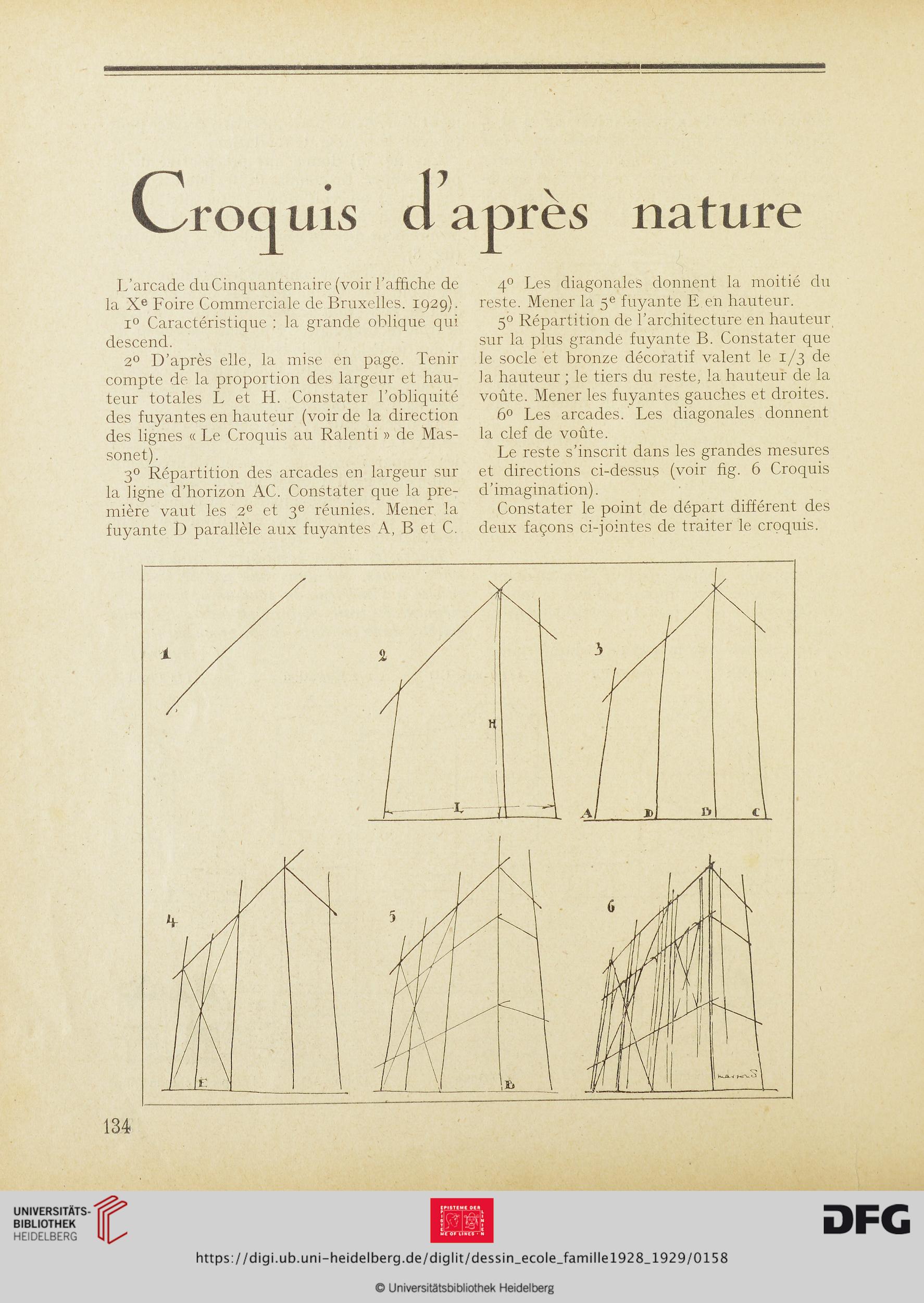

Croquis

a après nature

L’arcade du Cinquantenaire (voir l’affiche de
la Xe Foire Commerciale de Bruxelles. 1929).
i° Caractéristique : la grande oblique qui
descend.
2° D’après elle, la mise en page. Tenir
compte de la proportion des largeur et hau-
teur totales L et H. Constater l’obliquité
des fuyantes en hauteur (voir de la direction
des lignes « Le Croquis au Ralenti » de Mas-
sonet).
30 Répartition des arcades en largeur sur
la ligne d’horizon AC. Constater que la pre-
mière vaut les 2e et 3e réunies. Mener la
fuyante D parallèle aux fuyantes A, B et C.

40 Les diagonales donnent la moitié du
reste. Mener la 5e fuyante E en hauteur.
50 Répartition de l’architecture en hauteur
sur la plus grande fuyante B. Constater que
le socle et bronze décoratif valent le 1/3 de
la hauteur ; le tiers du reste, la hauteur de la
voûte. Mener les fuyantes gauches et droites.
6° Les arcades. Les diagonales donnent
la clef de voûte.
Le reste s’inscrit dans les grandes mesures
et directions ci-dessus (voir fig. 6 Croquis
d’imagination).
Constater le point de départ différent des
deux façons ci-jointes de traiter le croquis.
