Le profil en travers d’une voirie fig. 9 per-
mettra d’indiquer la superposition des maté-
riaux utilisés ainsi que de la situation et la
profondeur des conduites d’eau, de gaz,
égout, etc.
Lorsqu’il s’agit d’édifier une construction
importante on cherchera à connaître quelle
est la nature du sous-sol afin de juger de
l’importance des fondations nécessaires pour
asseoir l’édifice.
La fig. 10 représente la coupe d’un terrain
traversé par un des puits dit de compression
allant jusqu’au gravier et qui serviront de
fondation à l’édifice.

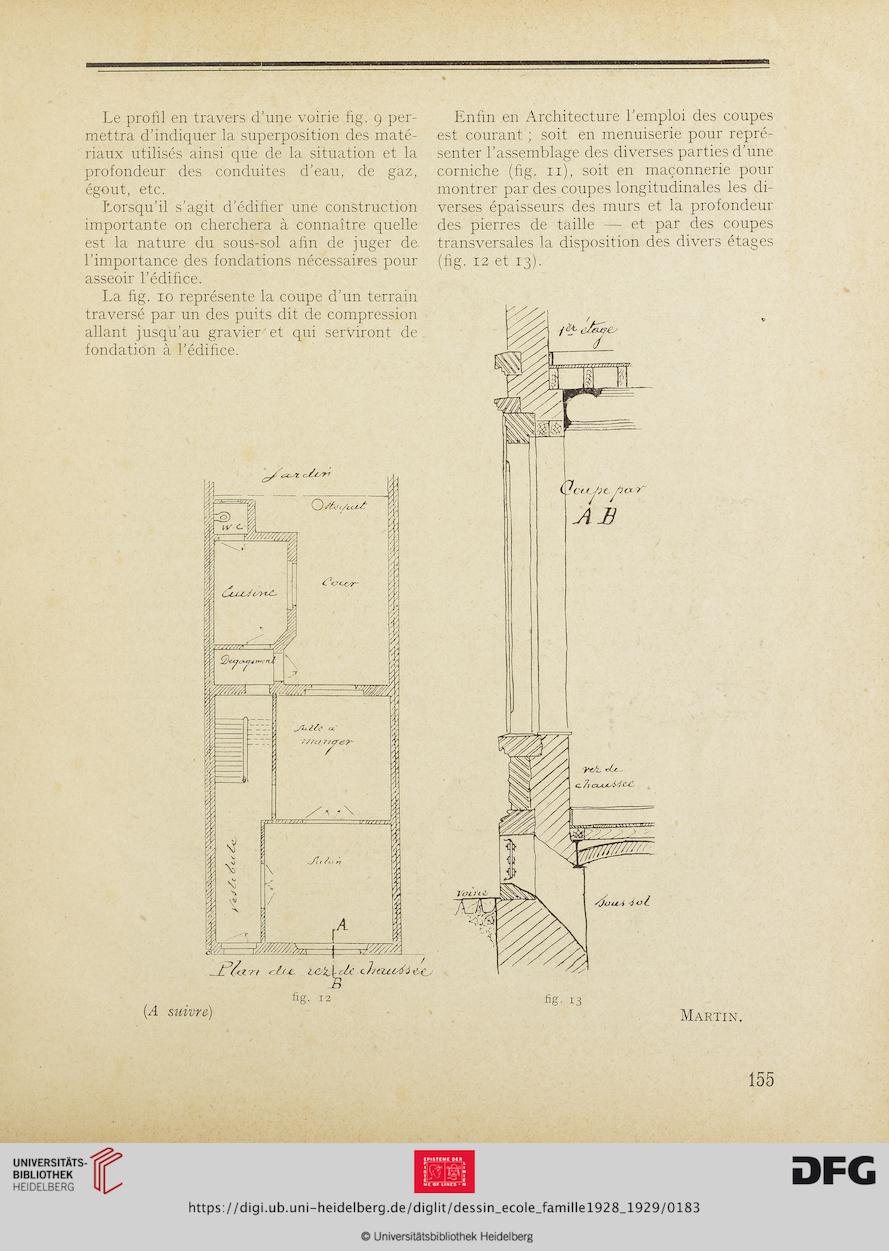

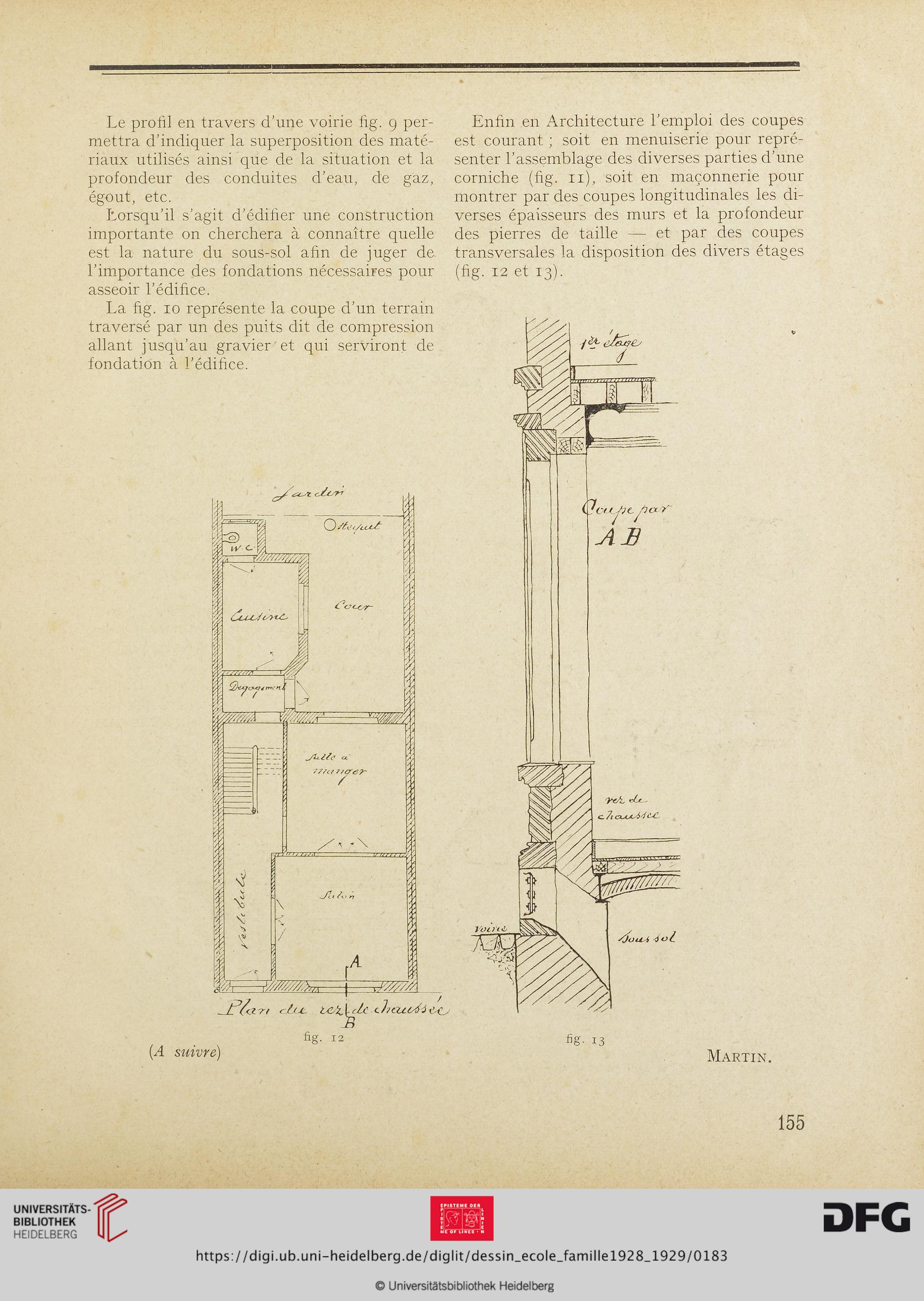

Enfin en Architecture l’emploi des coupes
est courant ; soit en menuiserie pour repré-
senter l’assemblage des diverses parties d’une
corniche (fig. n), soit en maçonnerie pour
montrer par des coupes longitudinales les di-
verses épaisseurs des murs et la profondeur
des pierres de taille — et par des coupes
transversales la disposition des divers étages
(fig. 12 et 13).
