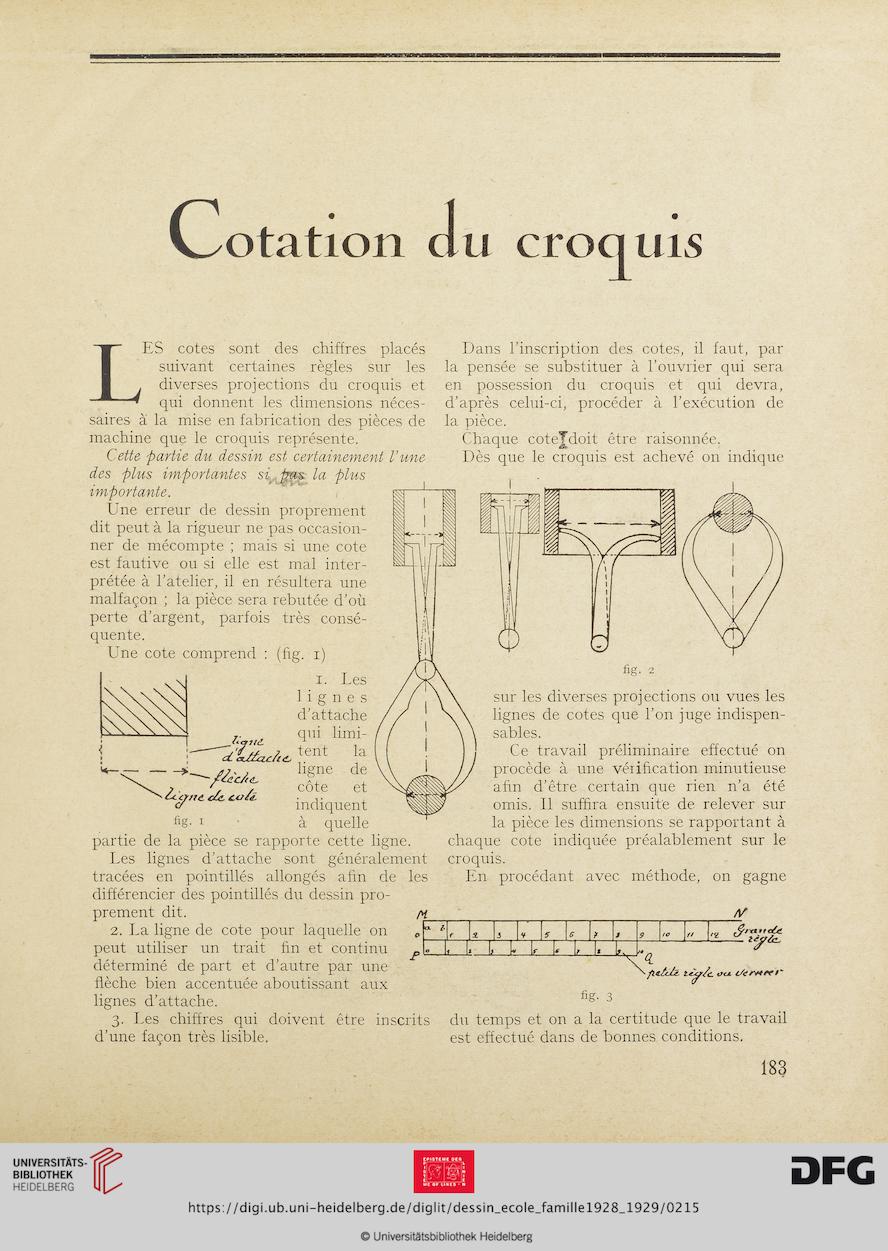

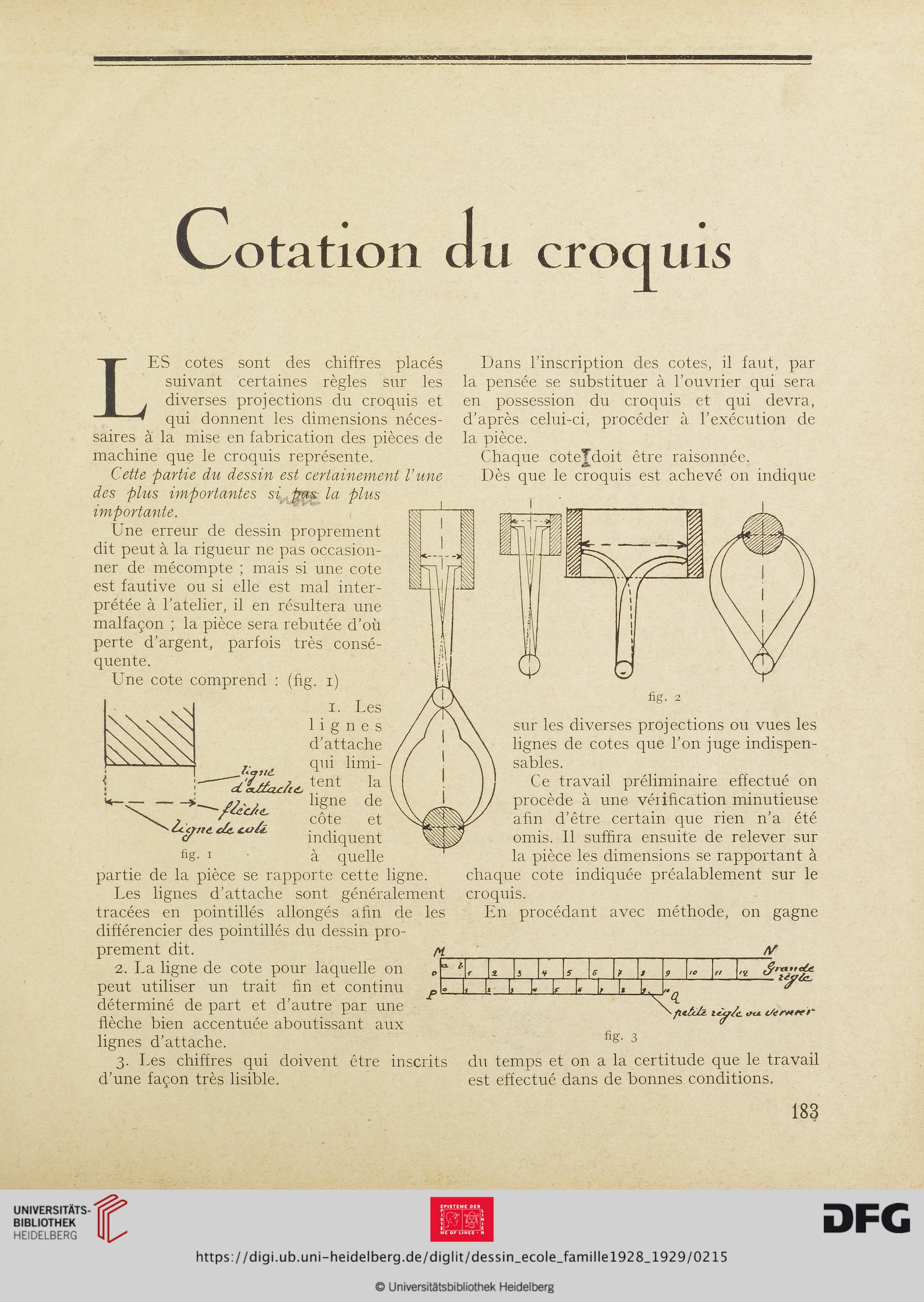

Cotation du croquis
L
ES cotes sont des chiffres placés
suivant certaines règles sur les
diverses projections du croquis et
qui donnent les dimensions néces-
saires à la mise en fabrication des pièces de
machine que le croquis représente.
Cette partie du dessin est certainement l’une
des plus importantes si pas. la plus
importante.
Une erreur de dessin proprement
dit peut à la rigueur ne pas occasion-
ner de mécompte ; mais si une cote
est fautive ou si elle est mal inter-
prétée à l’atelier, il en résultera une
malfaçon ; la pièce sera rebutée d’où
perte d’argent, parfois très consé-
quente.
Une cote comprend : (hg. i)
i. Les
lignes
d’attache
qui limi-
tent la
ligne de
côte et
indiquent
à quelle
partie de la pièce se rapporte cette ligne.
Les lignes d’attache sont généralement
tracées en pointillés allongés afin de les
différencier des pointillés du dessin pro-
prement dit. /**_
2. La ligne de cote pour laquelle on
peut utiliser un trait hn et continu
déterminé de part et d’autre par une
flèche bien accentuée aboutissant aux
lignes d’attache.
3. Les chiffres qui doivent être inscrits
d’une façon très lisible.
Dans l’inscription des cotes, il faut, par
la pensée se substituer à l’ouvrier qui sera
en possession du croquis et qui devra,
d’après celui-ci, procéder à l’exécution de
la pièce.
Chaque coteTdoit être raisonnée.
Dès que le croquis est achevé on indique
d <xj£ac/t<L>
~fécc/r<£,
t/c, cu/é.
fig- 2
sur les diverses projections ou vues les
lignes de cotes que l’on juge indispen-
sables.
Ce travail préliminaire effectué on
procède à une vérification minutieuse
afin d’être certain que rien n’a été
omis. Il suffira ensuite de relever sur
la pièce les dimensions se rapportant à
chaque cote indiquée préalablement sur le
croquis.
En procédant avec méthode, on gagne
/V
a l
r
2.
3
V
5
G
f
S
9
to
tt
'Ÿ
g-A- 1» l> Ma 1, 1. k
fig- 3
du temps et on a la certitude que le travail
est effectué dans de bonnes conditions.
183
