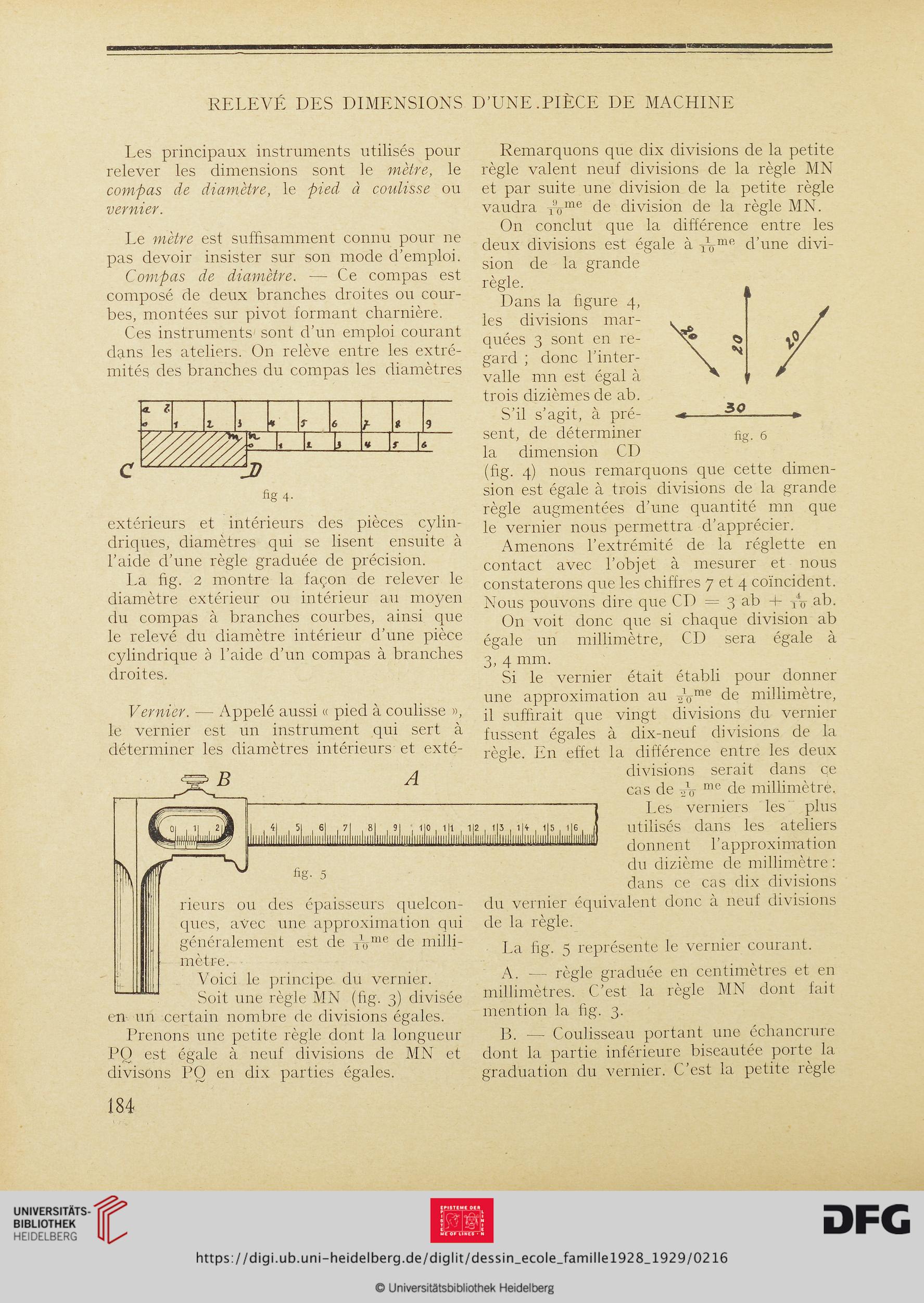

RELEVÉ DES DIMENSIONS D’UNE.PIÈCE DE MACHINE
Les principaux instruments utilisés pour
relever les dimensions sont le mètre, le
compas de diamètre, le pied à coulisse ou
vernier.
Le mètre est suffisamment connu pour ne
pas devoir insister sur son mode d’emploi.
Compas de diamètre. — Ce compas est
composé de deux branches droites ou cour-
bes, montées sur pivot formant charnière.
Ces instruments' sont d’un emploi courant
dans les ateliers. On relève entre les extré-
mités des branches du compas les diamètres
«. 1
0
1
1
«
T
6
b
«
;ïTTT
.» If b
Ad
fig 4-
extérieurs et intérieurs des pièces cylin-
driques, diamètres qui se lisent ensuite à
l’aide d’une règle graduée de précision.
La hg. 2 montre la façon de relever le
diamètre extérieur ou intérieur au moyen
du compas à branches courbes, ainsi que
le relevé du diamètre intérieur d’une pièce
cylindrique à l’aide d’un compas à branches
droites.
Vernier. — Appelé aussi « pied à coulisse »,
le vernier est un instrument qui sert à
déterminer les diamètres intérieurs et exté-
30
fig- 6
!K
A
fl 0
1 ’! 2|J|
.UiuLiJiiiiiiA
mIiiiiIühIhii
SiiIiiii iiiilmiiililiil
fig. 5
rieurs ou des épaisseurs quelcon-
ques, avec une approximation qui
généralement est de xVlie de milli-
mètre.
Voici le principe du vernier.
Soit une règle MN (fig. 3) divisée
en un certain nombre de divisions égales.
Prenons une petite règle dont la longueur
PO est égale à neuf divisions de MN et
divisons PO en dix parties égales.
Remarquons que dix divisions de la petite
règle valent neuf divisions de la règle MN
et par suite une division de la petite règle
vaudra y!ôme de division de la règle MN.
On conclut que la différence entre les
deux divisions est égale à TVme d’une divi-
sion de la grande
règle.
Dans la figure 4,
les divisions mar-
quées 3 sont en re-
gard ; donc l’inter-
valle mn est égal à
trois dizièmes de ab.
S’il s’agit, à pré-
sent, de déterminer
la dimension CD
(fig. 4) nous remarquons que cette dimen-
sion est égale à trois divisions de la grande
règle augmentées d’une quantité mn que
le vernier nous permettra d’apprécier.
Amenons l’extrémité de la réglette en
contact avec l’objet à mesurer et nous
constaterons que les chiffres 7 et 4 coïncident.
Nous pouvons dire que CD = 3 ab + ab.
On voit donc que si chaque division ab
égale un millimètre, CD sera égale à
3, 4 mm.
Si le vernier était établi pour donner
une approximation au ôVme de millimètre,
il suffirait que vingt divisions du vernier
fussent égales à dix-neuf divisions de la
règle. En effet la différence entre les deux
divisions serait dans ce
cas de 2V me de millimétré.
Les verniers les plus
utilisés dans les ateliers
donnent l’approximation
du dizième de millimètre:
dans ce cas dix divisions
du vernier équivalent donc à neuf divisions
de la règle.
La fig. 5 représente le vernier courant.
A. — règle graduée en centimètres et en
millimètres. C’est la règle MN dont fait
mention la fig. 3.
B. — Coulisseau portant une échancrure
dont la partie inférieure biseautée porte la
graduation du vernier. C’est la petite règle
184
