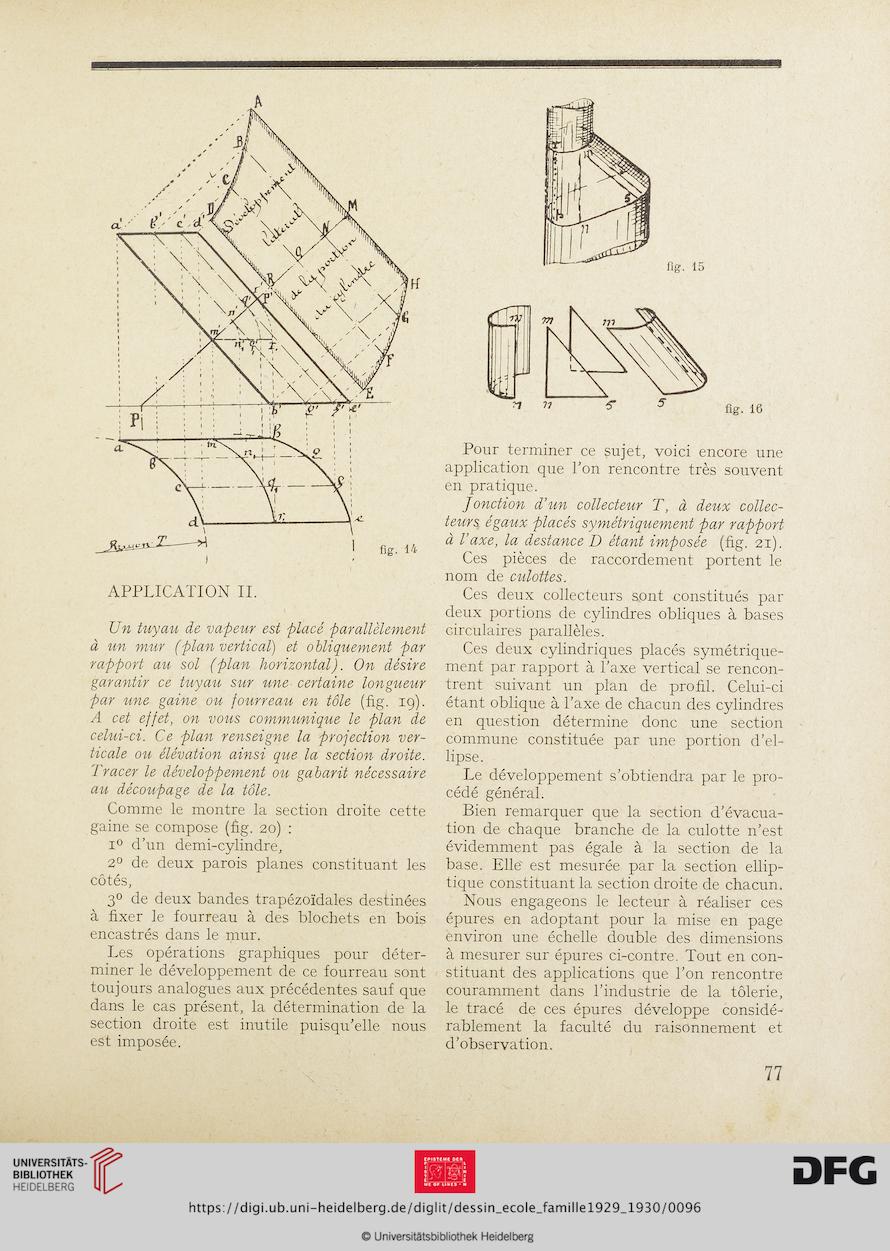

Un tuyau de vapeur est placé parallèlement
à un mur (plan vertical) et o bliquement par
rapport au sol (plan horizontal). On désire
garantir ce tuyau sur une certaine longueur
par une gaine ou fourreau en tôle (fig. 19).
A cet effet, on vous communique le plan de
celui-ci. Ce plan renseigne la projection ver-
ticale ou élévation ainsi que la section droite.
Tracer le développement ou gabarit nécessaire
au découpage de la tôle.
Comme le montre la section droite cette
gaine se compose (fig. 20) :
i° d’un demi-cylindre,
2° de deux parois planes constituant les
côtés,
30 de deux bandes trapézoïdales destinées
à fixer le fourreau à des blocbets en bois
encastrés dans le mur.
Les opérations graphiques pour déter-
miner le développement de ce fourreau sont
toujours analogues aux précédentes sauf que
dans le cas présent, la détermination de la
section droite est inutile puisqu’elle nous
est imposée.


Pour terminer ce sujet, voici encore une
application que l’on rencontre très souvent
en pratique.
Jonction d’un collecteur T, à deux collec-
teurs égaux placés symétriquement par rapport
à l’axe, la destance D étant imposée (fig. 21).
Ces pièces de raccordement portent le
nom de culottes.
Ces deux collecteurs sont constitués par
deux portions de cylindres obliques à bases
circulaires parallèles.
Ces deux cylindriques placés symétrique-
ment par rapport à l’axe vertical se rencon-
trent suivant un plan de profil. Celui-ci
étant oblique à l’axe de chacun des cylindres
en question détermine donc une section
commune constituée par une portion d’el-
lipse.
Le développement s’obtiendra par le pro-
cédé général.
Bien remarquer que la section d’évacua-
tion de chaque branche de la culotte n’est
évidemment pas égale à la section de la
base. Elle' est mesurée par la section ellip-
tique constituant la section droite de chacun.
Nous engageons le lecteur à réaliser ces
épures en adoptant pour la mise en page
environ une échelle double des dimensions
à mesurer sur épures ci-contre. Tout en con-
stituant des applications que l’on rencontre
couramment dans l’industrie de la tôlerie,
le tracé de ces épures développe considé-
rablement la faculté du raisonnement et
d’observation.
