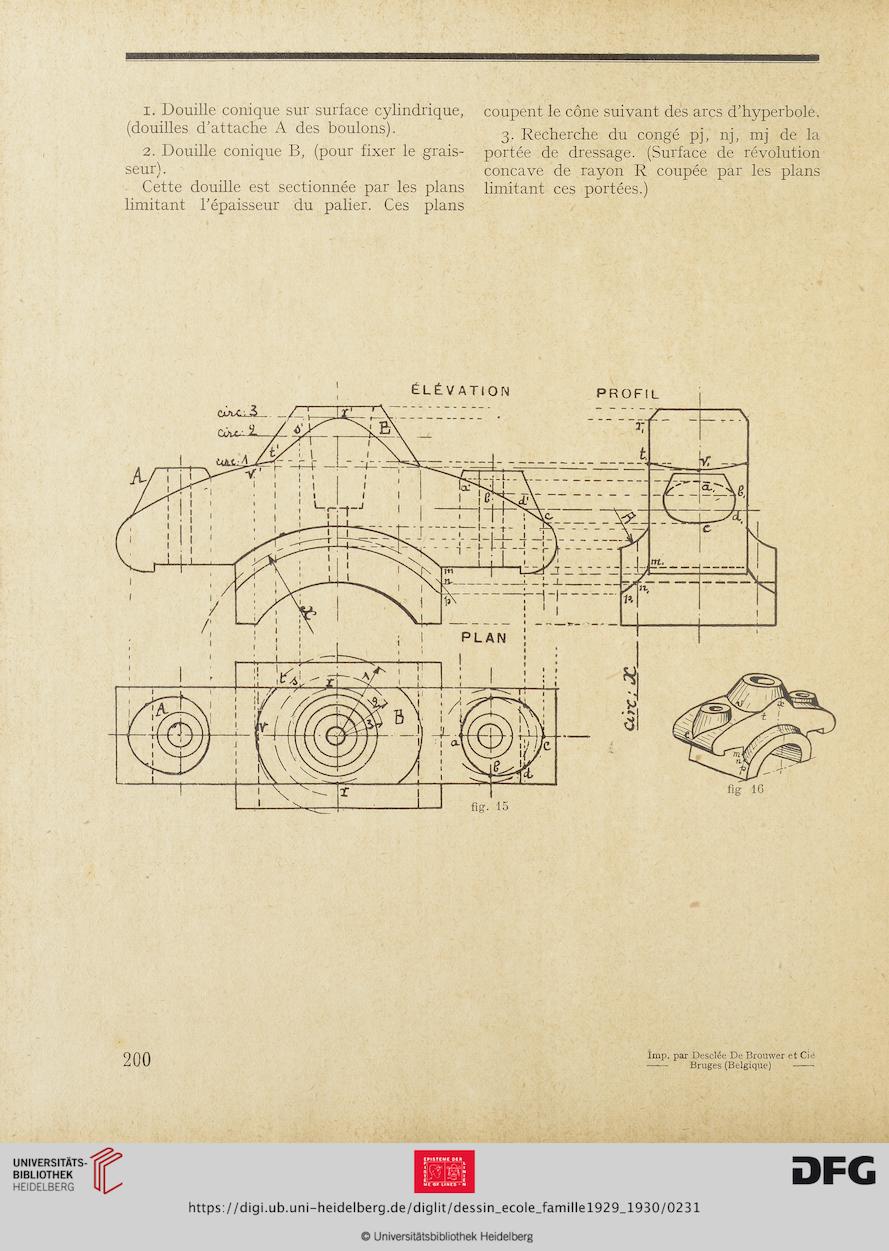

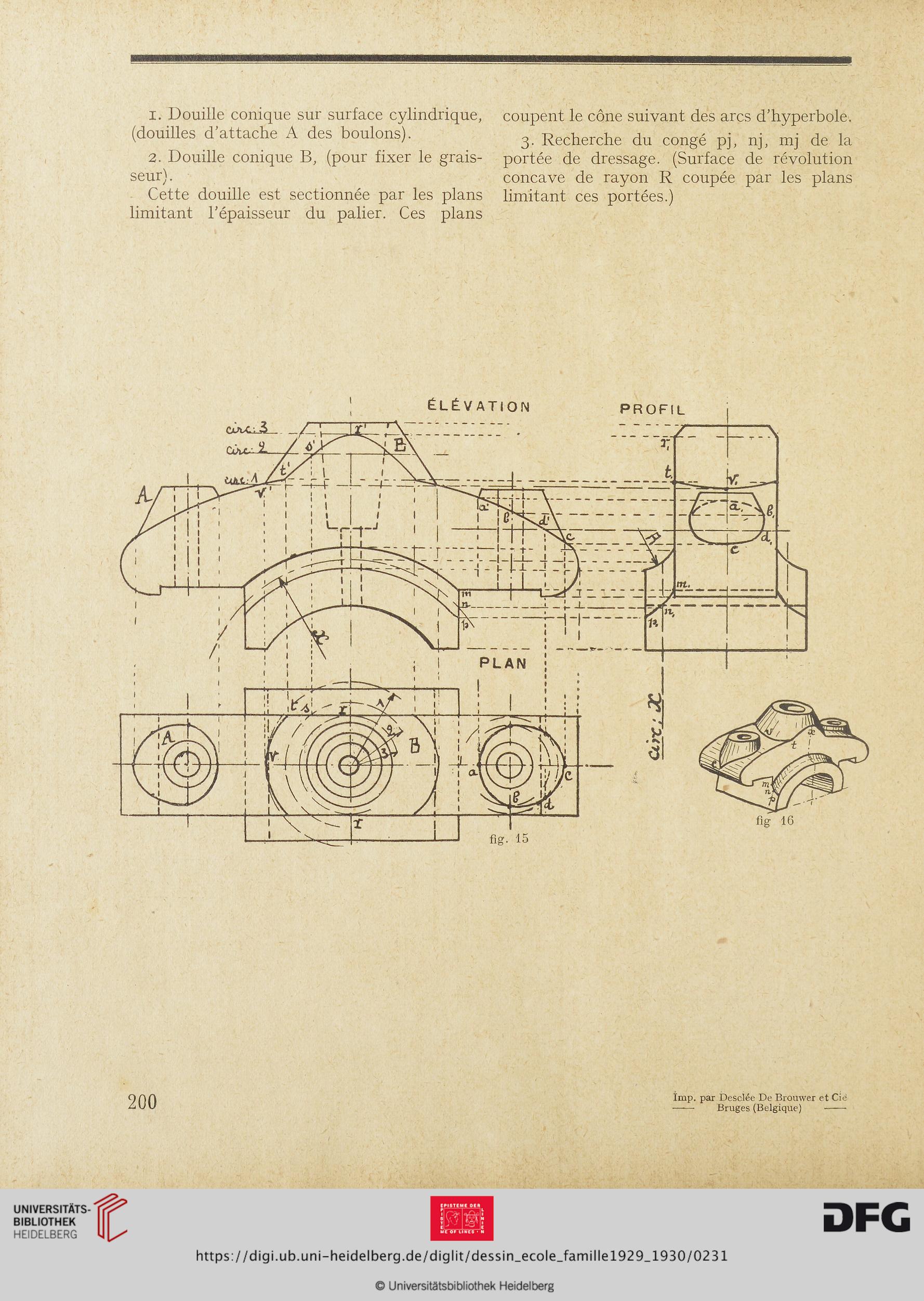

1. Douille conique sur surface cylindrique,
(douilles d'attache A des boulons).
2. Douille conique B, (pour fixer le grais-
seur) .
Cette douille est sectionnée par les plans
limitant l'épaisseur du palier. Ces plans

coupent le cône suivant des arcs d’hyperbole.
3. Recherche du congé pj, nj, mj de la
portée de dressage. (Surface de révolution
concave de rayon R coupée par les plans
limitant ces portées.)


200
