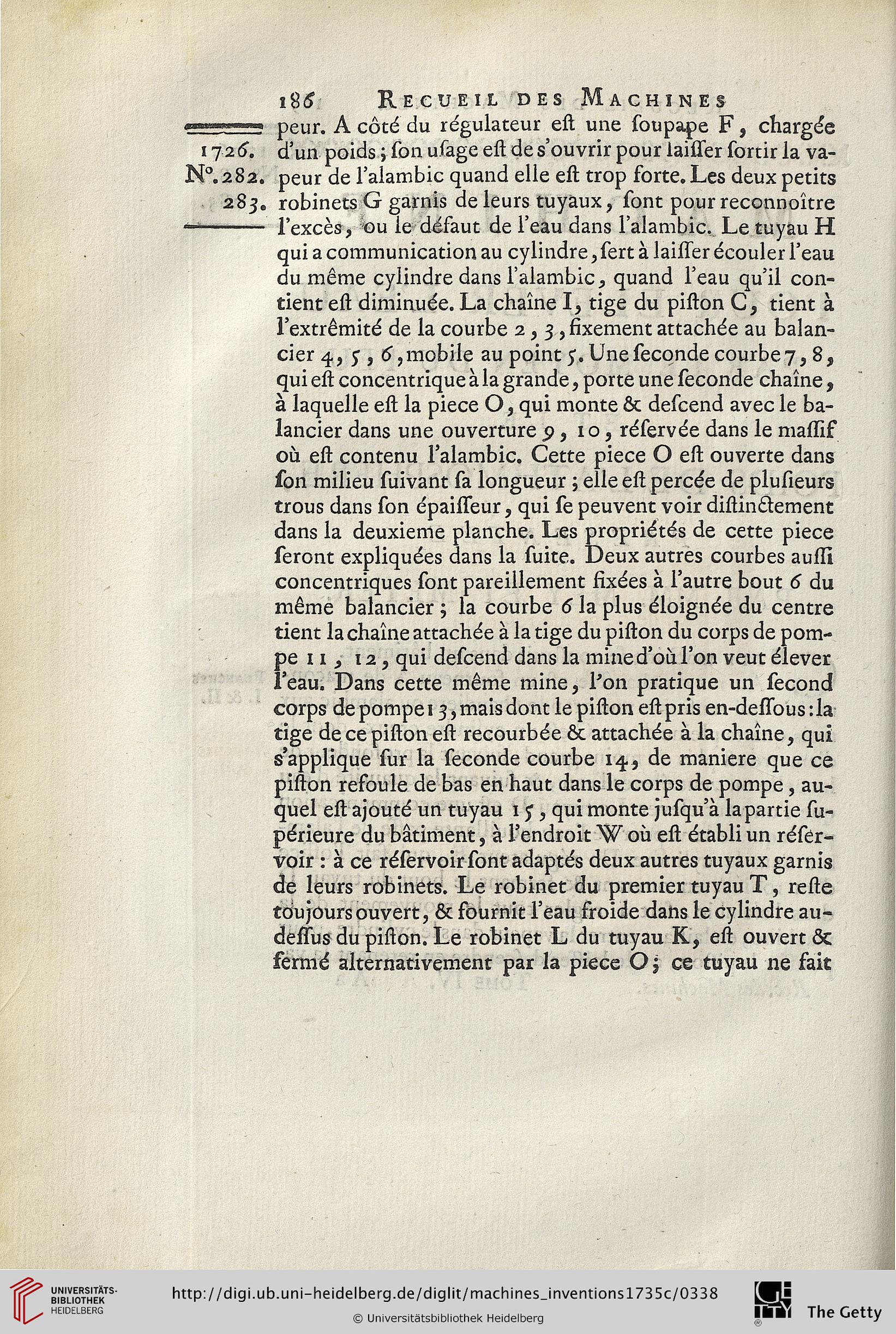

i8tf Recueil des Machînes
peur> A côté du régulateur est une soupape F, chargée
17 2 6. d 5un poids ; son usage est de souvrir pour iaisser sortir la va-
N°.282. peur de Faiambic quand elie est trop forte. Les deux petits
283. robinets G garnis de ieurs tuyaux, sont pour reconnoître
—- l’excès, ou ie défaut de l’eau dans l’alambic. Le tuyau H
qui a communication au cylitidre, sert à laiiser écouler i’eau
du même cylindre dans l’alambic, quand l’eau qu 5il con-
tient est diminuée. La chaîne I, tige du piston C, tient à
l’extrêmité de la courbe 2,3 ,fixement attachée au balan-
cier 4,y, d,mobile au point y. Uneseconde courbey, 8,
qui est concentrique à la grande, porte une seconde chaîne,
à laquelle est la piece O, qui monte ôt descend avec le ba-
lancier dans une ouverture p, 10, réservée dans le massif
où est contenu Talambic. Cette piece O est ouverte dans
son milieu suivant sa longueur ; eîle est percée de plusieurs
trous dans son epaisseur, qui se peuvent voir distindlement
dans la deuxieme planche. Les propriétés de cette piece
seront expliquées dans la suite. Deux autres courbes aussi
concentriques sont pareillement flxées à l’autre bout 6 du
même balancier ; la courbe 6 la plus éloignée du centre
tient lachaîne attachée à la tige du piston du corps de pom-
pe 11 , 12 , qui descend dans la mined'oul’on veut dlever
î’eau. Dans cette même mine, Fon pratique un second
corps depompei 3,maisdont lepistonestpris en-dessous:la
tige decepiftonest recourbée ôt attachée à la chaîne, qui
s’applique sur la seconde courbe 14, de maniere que ce
piston refoule de bas en haut dans le corps de pompe, au-
quel est ajouté un tuyau 1 y, qui monte jusqu’à lapartie su-
périeure du bâtiment, à sendroit W où est établi un résèr-
voir : à ce réservoirsont adaptés deux autres tuyaux garnis
de leurs robinets. Le robinet du premier tuyau T, reste
toujoursouvert, & fournit l’eau froide dans le cylindre au-
dessus du piston. Le robinet L du tuyau K, est ouvert ôc
fermé alternativement par la piece O, ce tuyau ne fait
