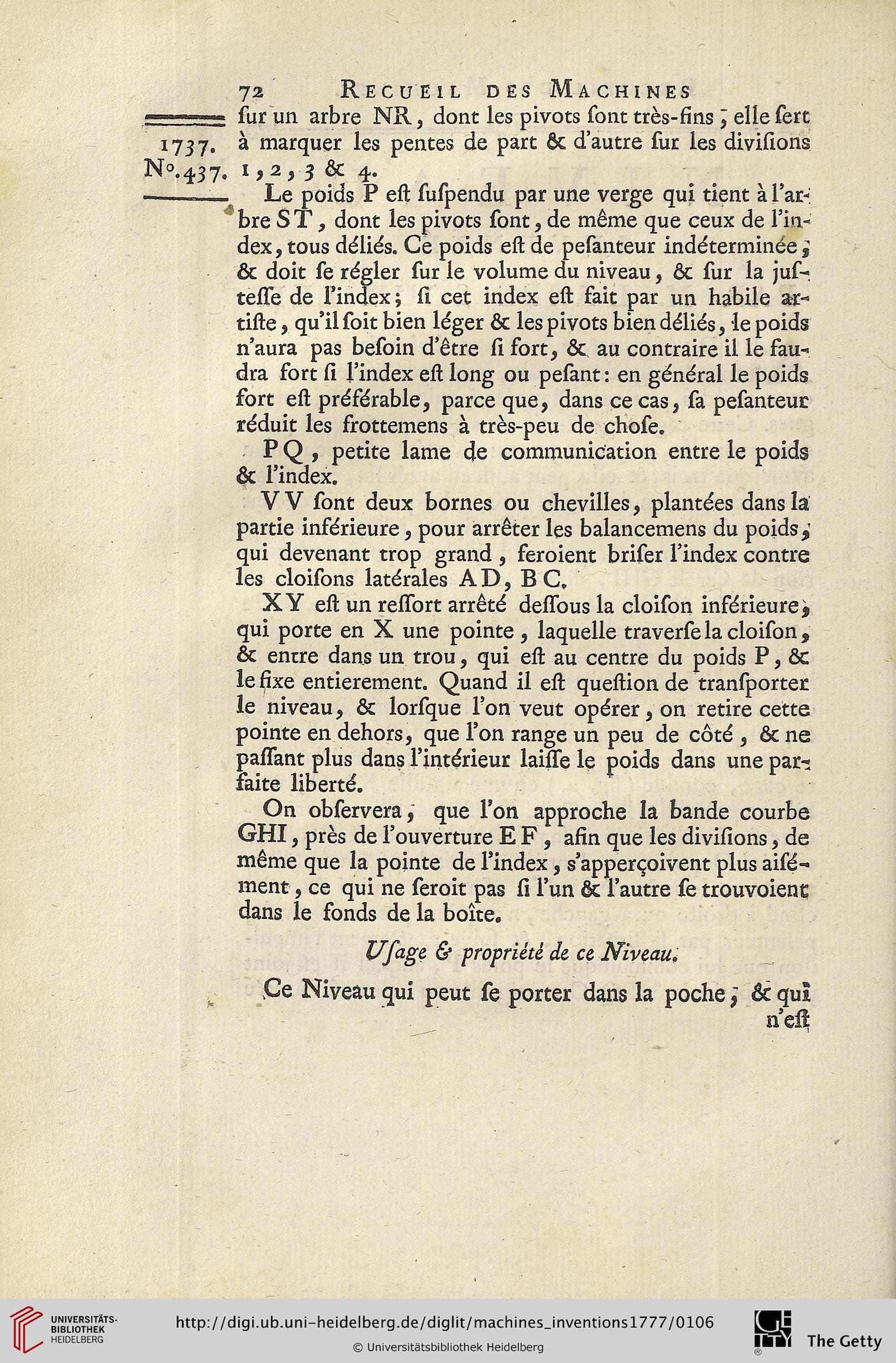

72 Recueil des Machines
—■■■■ '» sur un arbre NR, dont les pivots sont très-fins ] ellesert
1737. à marquer les pentes de part ôc d’autre sur les divisions
No.^37. 1,2, 5 & 4.

-__ Le poids P est suspendu par une verge qui tient à l’ar-

bre ST, dont les pivots sont, de même que ceux de l’in-
dex, tous déiiés. Ce poids est de pesanteur indéterminée,
ôc doit se régler sur ie volume du niveau, ôc sur ia jus-,
tesse de i’index; ss cet index est fait par un habile ar-
tiste, qu’il soit bien léger ôc les pivots bien déliés, ie poids
n’aura pas besoin d’être si fort, Ôc au contraire ii le fau-
dra fort si l’index est long ou pesant: en général le poids
fort est préférable, parce que, dans cecas, sa pesanteuc
réduit les frottemens à très-peu de chose.

pQ » petite lame de communication entre le poids
ôc l’index.

V V sont deux bornes ou chevilles, plantées dans la
partie inférieure, pour arrêter les balancemens du poids,’
qui devenant trop grand , feroient briser l’index contre
les cloisons latérales A D, B C.

XY est un ressort arrêté dessous la cloison inférieurei
qui porte en X une pointe , laquelle traverse la cloison ,
ôc entre dans un trou, qui est au centre du poids P, ôc
le fixe entierement. Quand il est question de transporter
le niveau, ôc lorsque l’on veut opérer, on retire cette
pointe en dehors, que l’on range un peu de côté , ôc ne
passant plus dans l’intérieur laisse le poids dans une par-
faite liberté.

On observera, que l’on approche la bande courbe
GHI, près de l’ouverture E F , afin que les divisions, de
même que la pointe de l’index, s’apperçoivent plus aisé-
ment, ce qui ne seroit pas si l’un ôc i’autre se trouvoient
dans le fonds de la boîte.

Ufage & propriété de ce Niveau.

>Ce Niveau qui peut se porter dans la poche ] ôc qui

n’est
