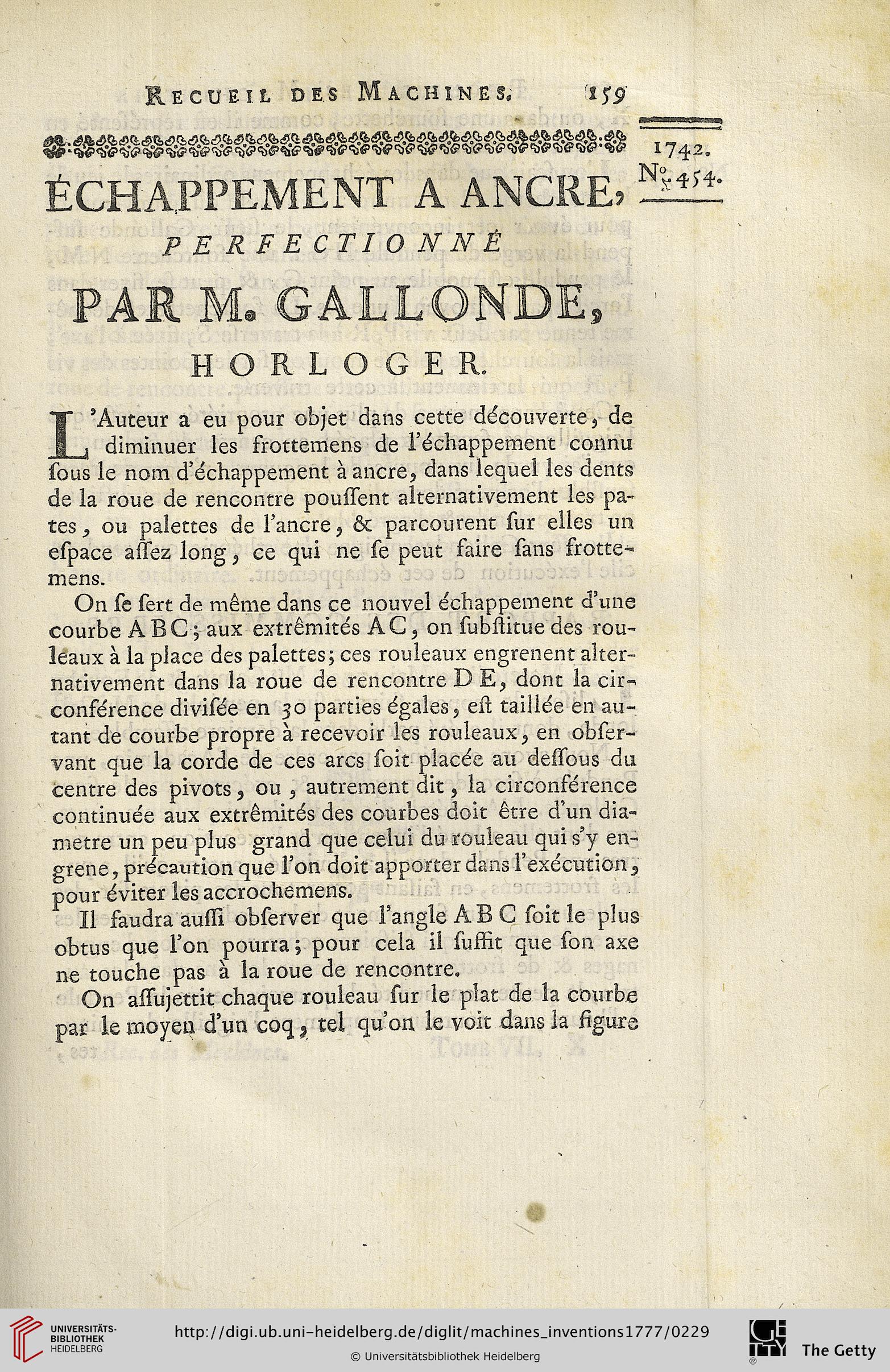

Recueil DES MâCHINES,
ÉCHAPPEMENT A ANCRE?
PERFECTIONNÉ
PAR M. GALLONDE,
HORLOGER.
L’Auteur a eu pour objet dans cette découverte, de
diminuer les frottemens de Péchappement connu
sous le nom d’échappement à ancre, dans lequel les dents
de la roue de rencontre poussent alternativement les pa~
tes, ou palettes de l’ancre, ôt parcourent sur elles un
espace aisez long, ce qui ne se peut faire sans frotte-
mens.
On se sert de même dans ce nouvel échappement d’une
courbe A BC ; aux extrêmités AC5 on substitue des rou-
leaux à la place des palettes; ces rouleaux engrenent alter-
nativement dans la roue de rencontre D E, dont la cir^
conférence divisée en 30 parties égales, est taillée en au-
tant de courbe propre à recevoir les rouleaux, en obser-
vant que la corde de ces arcs soit placée au desssous du
centre des pivots, ou , autrement dit, la circonférence
continuée aux extrêmités des courbes doit être d’un dia-
metre un peu plus grand que celui du rouleau qui s’y en-
grene, précaution que l’on doit apporterdans i’exécution^,
pour éviter les accrochemens.
II faudra aussi observer que l’angleABC soit le plus
obtus que l’on pourra ; pour cela il suffit que son axe
ne touche pas à la roue de rencontre.
On asssujettit chaque rouleau sur le plat de la courbe
par le moyen d un coq r tel qu’on le voit dans ia fligure
