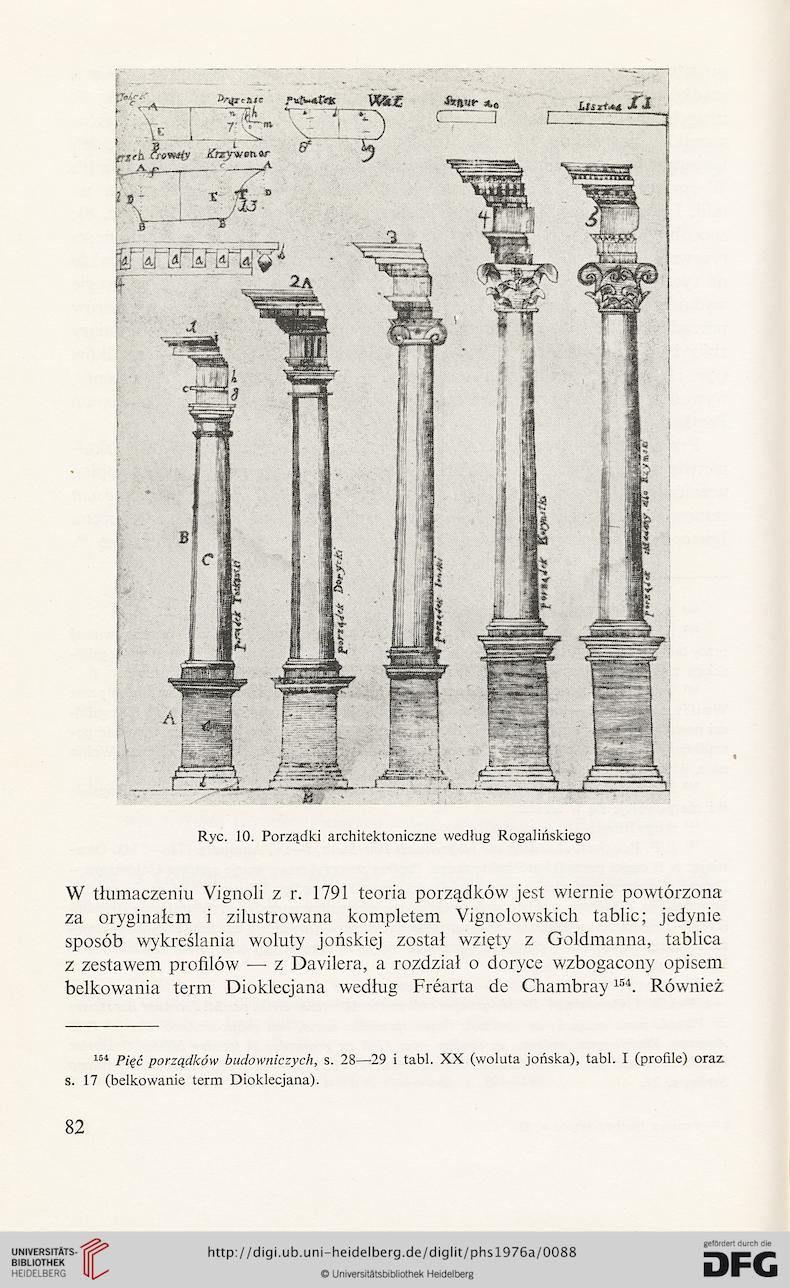

Ryc. 10. Porządki architektoniczne wedlug Rogalińskiego
W tłumaczeniu Vignoli z r. 1791 teoria porządków jest wiernie powtórzona
za oryginałem i zilustrowana kompletem Vignolowskich tablic; jedynie
sposób wykreślania woluty jońskiej został wzięty z Goldmanna, tablica
z zestawem profilów — z Davilera, a rozdział o doryce wzbogacony opisem
belkowania term Dioklecjana według Frearta de Chambray 154. Również
154 Pięć porządków budowniczych, s. 28—29 i tabl. XX (woluta jońska), tabl. I (profile) oraz
s. 17 (belkowanie term Dioklecjana).
82
W tłumaczeniu Vignoli z r. 1791 teoria porządków jest wiernie powtórzona
za oryginałem i zilustrowana kompletem Vignolowskich tablic; jedynie
sposób wykreślania woluty jońskiej został wzięty z Goldmanna, tablica
z zestawem profilów — z Davilera, a rozdział o doryce wzbogacony opisem
belkowania term Dioklecjana według Frearta de Chambray 154. Również
154 Pięć porządków budowniczych, s. 28—29 i tabl. XX (woluta jońska), tabl. I (profile) oraz
s. 17 (belkowanie term Dioklecjana).
82
